4. Общий вид и устройство

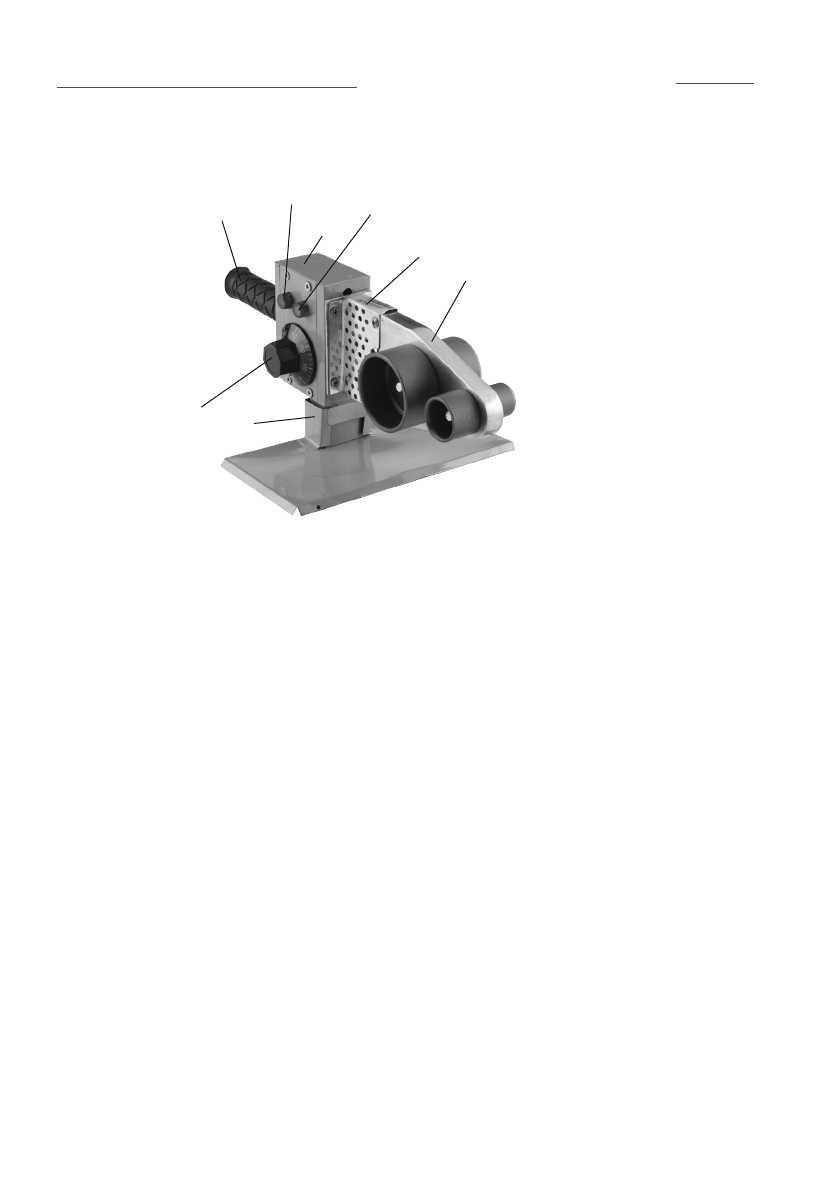

4.1 Общий вид сварочного аппарата представлен на рис. 1

4.2  Включение  ТЭНа  (при  подключённом  к  сети  аппарате)  и  установка

температуры  осуществляется  ручкой  термостата  (рис.1  поз.3).  Термостат

поддерживает  (в  интервале  от  50  до  300  °С)  выставленную  температуру  в

автоматическом режиме. Индикатор (рис.1 поз.2) загорается при подключе-

нии  аппарата  к  сети  питания.  Индикатор  (рис.1  поз.5)  при  включении  тер-

мостата и установки выбранной температуры сварки. Радиатор (рис.1 поз.8)

отводит тепло от нагретого ТЭНа, понижая температуру корпуса (рис.1 поз.7).

5. Инструкция по технике безопасности

5.1  Общие  указания  по  обеспечению  безопасности  при  работе  со  сва-

1

– нагревательный элемент в тефлоновой оболочке

2

 – индикатор сети питания (зелёный)

3

 – ручка термостата

4

 – подставка

5

 –индикатор нагрева (красный)

6

 – рукоятка

7

 – корпус

8

 - радиатор

рис. 1

6

5

2

8

1

3

4

7
