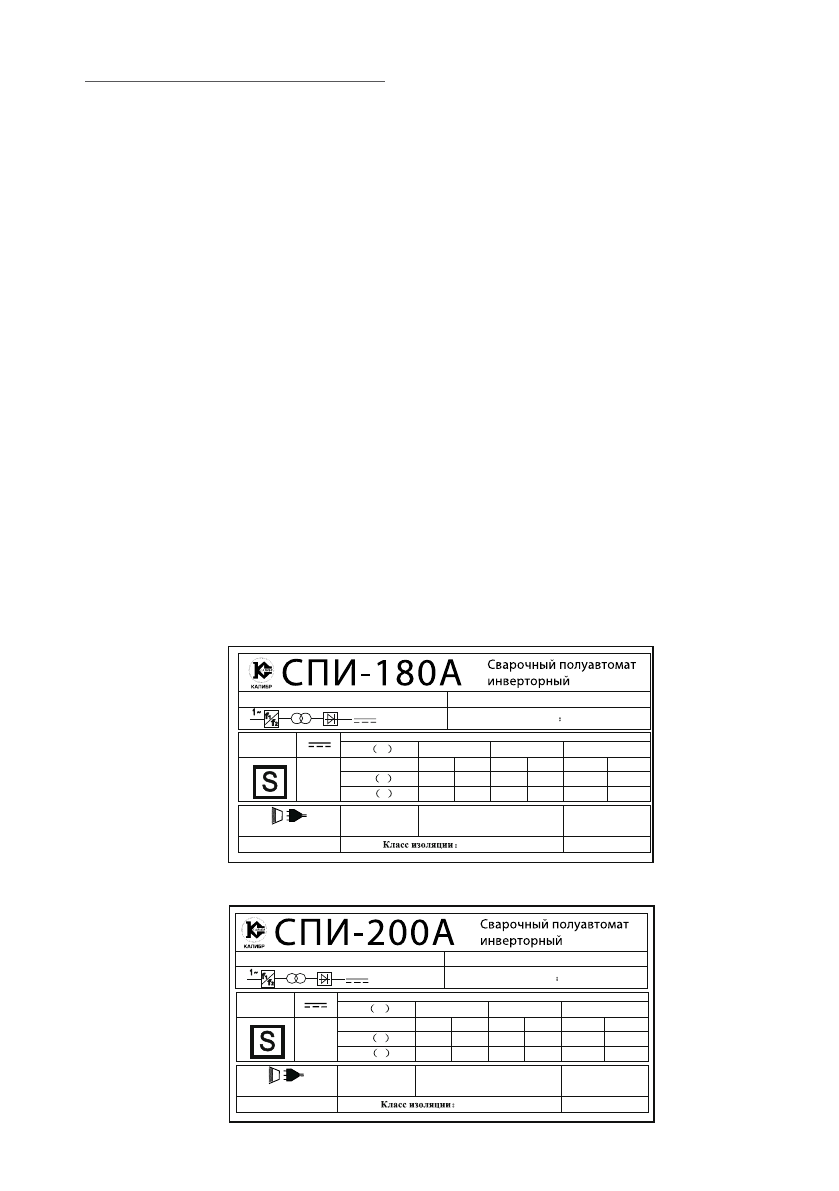

12. Расшифровка значений наклеек на корпусе сварочного полуав-
томата
1
- Заводской серийный номер.
2
– Степень защиты.
3
– Класс изоляции.
4
– Символ параметров питающей сети: однофазное переменное напряжение.
5
– Символы типа сварки: MMA – ручная дуговая сварка покрытым штучным электродом, MIG –
сварка плавящейся электродной проволокой в защитной газовой среде.
6
– Тип структурной схемы аппарата.
7
– Соответствие европейским нормам безопасности.
8
– Характеристики сварочного контура:
- U
0
- максимальное напряжение холостого хода (цепь сварки разомкнута);
- I2 (A) и U2 (V) – ток и напряжение, которые аппарат обеспечивает во время процесса сварки
(стандартное значение U2 = 20+0,04 I2);
- X – продолжительность включения. Период, в течение которого сварочный аппарат поддержи
вает указанные в столбце параметры (ток и напряжение). Коэффициент использования указы
вается в % и основан на 10-ти минутном цикле (60% означает 6 минут работы с последующим
4-х минутным перерывом).
9
– Технические характеристики питающей сети:
- U1 – номинальное напряжение сети;
- I1max – максимальное значение потребляемого тока;
- I1eff - наиболее эффективное значение потребляемого тока.
MMA:20A/20.8V-180A/27.2V MIG:30A/15.5V-180A/23.0V
X
（
%
）
60
80
100
U
0
=
62V
MMA MIG MMA MIG
MMA
MIG
I
2
（
A
）
180
180
155
155
140
140
U
2
（
V
）
27.2
23.0
26.2
21.8
25.6
21.0
U
1
=220V
I
1
=35A
I
1
=27A
I 21
：
.:
60 74-1
：
2012
~
50/60 ˆ
S/N:
MMA:20A/20.8V-200A/28.0V MIG:30A/15.5V-200A/24.0V
X
（
%
）
60
80
100
U
0
=
62V
MMA MIG MMA MIG
MMA
MIG
I
2
（
A
）
200
200
170
170
155
155
U
2
（
V
）
28.0
24.0
26.8
22.5
26.2
21.8
U
1
=220V
I
1
=40A
I
1
=31A
I 21
：
.:
60 74-1
：
2012
~
50/60 ˆ
S/N:
Содержание
- 3 ристики инверторного источника постоянного тока.; схема 1
- 4 Технические характеристики; Модель; Расшифровка серийного номера на шильдике изделия:
- 5 Общий вид и устройство
- 6 Инструкция по технике безопасности
- 7 Подготовка к работе
- 9 Использование по назначению
- 12 Техническое обслуживание; духа на электронные платы, производите их очистку мягкой щёткой.
- 14 Возможные неисправности и методы их устранения; сервисный центр проверьте следующее:
- 15 Расшифровка значений наклеек на корпусе сварочного полуав-
