8. Сварочные работы

ВНИМАНИЕ:

Класс защиты данного инверторного аппарата IP21S. Запрещено засовывать

в сварочный аппарат руки или круглые стержни размером меньше 12,5 мм (в особенности

металлические). Нельзя применять силу при обращении со сварочным аппаратом.

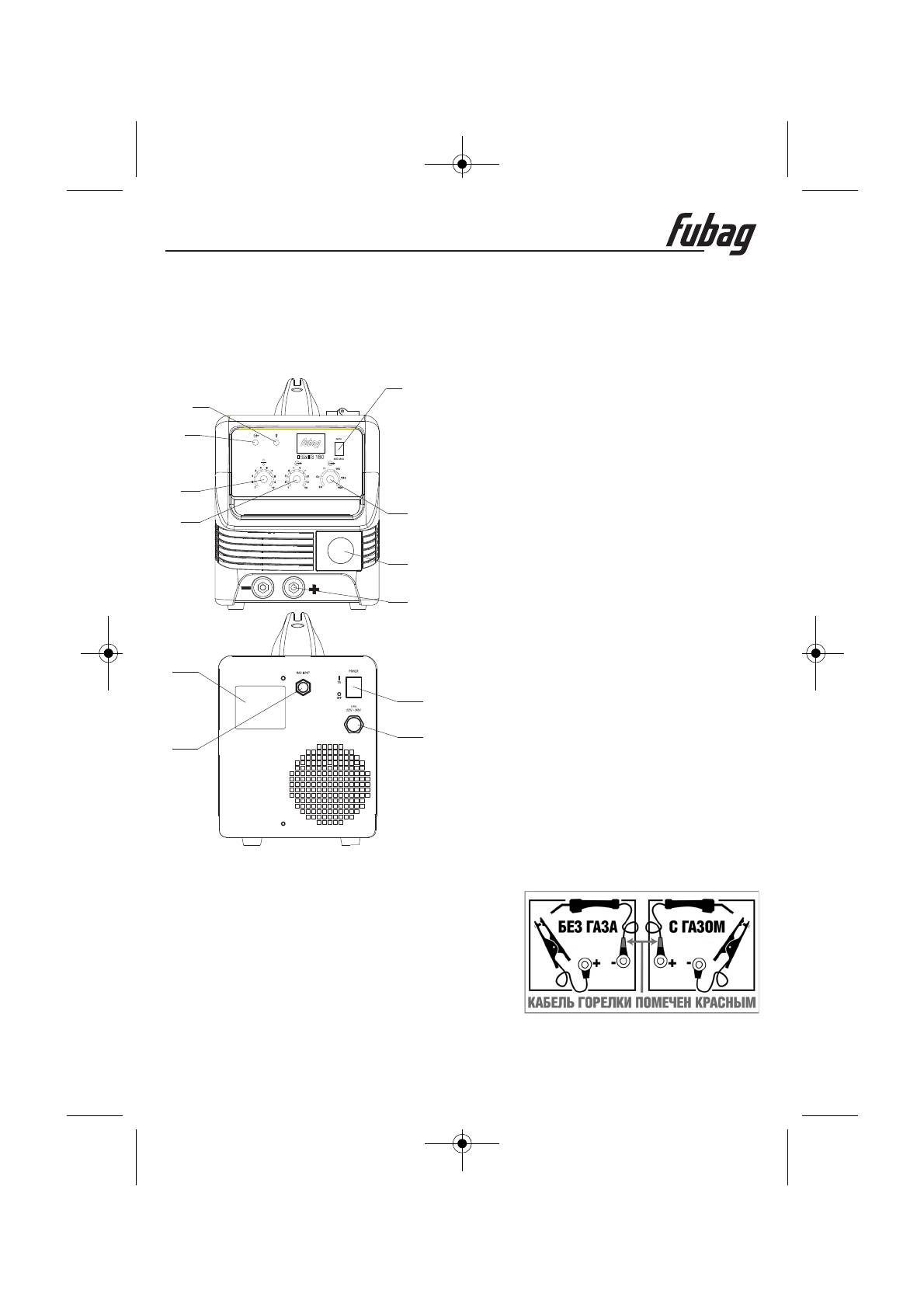

1. Индикатор питания

2. Индикатор термозащиты

3.

4. Регулятор скорости подачи сварочной

проволоки в режиме MIG

5. Регулятор сварочного напряжения в режиме

MIG

6.

7.

8.

9.

10. Штуцер подсоединения подачи защитного

газа

12. Кабель электропитания

Кнопка выбора режима сварки (MIG, MMA)

Регулятор силы сварочного тока в режиме

ММА

Разъем подключения сварочной горелки

Разъемы подключения сварочных кабелей

Табличка с техническими характеристиками

11. Выключатель электропитания

1

2

3

4

5

6

7

8

9

10

11

12

- При использовании флюс овой провол оки,

подсоедините горелку к контакту “-“, по схеме “Без

газа” (выходная заводская настройка).

- П р и и с п ол ь з о в а н и и о б ы ч н о й п р о в ол о к и ,

подсоедините горелку к контакту “+“, по схеме “С

газом”.

Вэтом режиме используется защитный газ. Шланг

п о д а ч и г а з о в о й с м е с и а р г о н / C O 2 , н у ж н о

подсоединить к штуцеру подачи газа на задней

стенке сварочного аппарата и закрепить его

хомутом, во избежание утечки.
