Инструкция по эксплуатации

- -

8

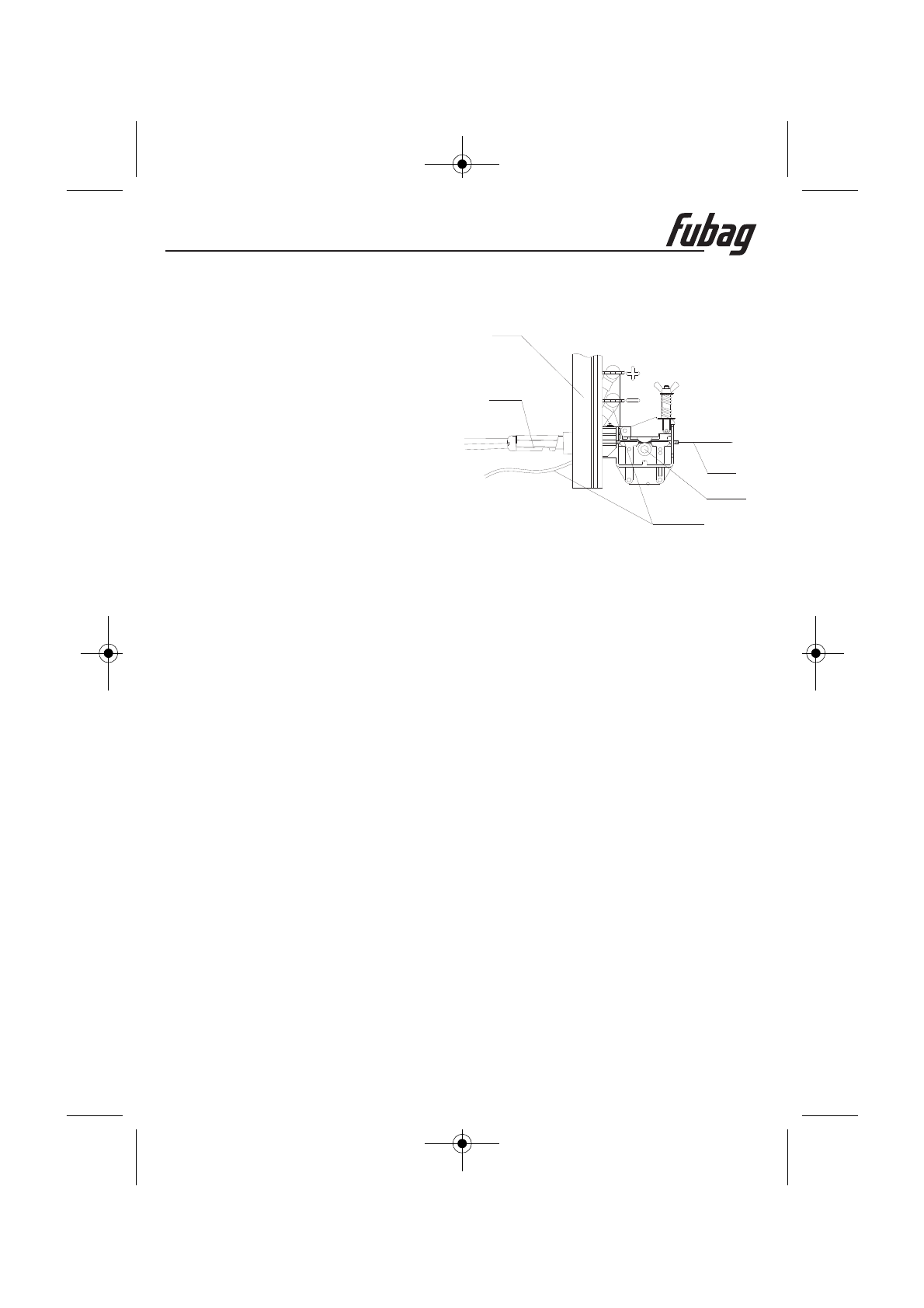

Соединения и установки для М сварки

1.Подсоединение и установка устройства

для подачи проволоки

2. Подсоединение горелки

3. Подсоединение кабеля заземления

Соединения и установки для ММА сварки

1.Подсоединение сварочного кабеля

2. Подсоединение кабеля заземления

IG

- Подберите необходимую проволоку в
соответствии с технологией сварки. Диаметр
п р о в о л о к и

д о л ж е н

с о о т в е т с т в о в а т ь

приводному ролику, направляющему каналу
и контактному наконечнику.
- Откройте крышку барабана на устройстве
для подачи проволоки. Поместите моток
п р о в о л о к и в б а р а б а н н а п о д а ю щ е м
устройстве.

Конец проволоки

должен находиться под барабаном, напротив
подающего устройства.
- На барабане имеется блокировочный винт (при открытой крышке будет виден винт с
шестигранной головкой). Потяните барабан рукой для регулировки. Если сопротивление
слишком большое, возможно необходимо отрегулировать блокировочный винт: натяжение
увеличивается при вращении по часовой стрелке, и наоборот.
- Поместите проволоку в направляющий канал подающего устройства, выровняйте
проволоку в канале приводного ролика, поместите проволоку в канал разъема сварочной
горелки и нажмите на приводной ролик. (Для протягивания проволоки в рукав сварочной
горелки необходимо включение электропитания .

Подсоедините соединительную втулку горелки в отверстие для крепежа горелки на

передней панели сварочного аппарата

- Соедините медный наконечник зажима заземления, который проходит через отверстие для
подачи проволоки на панели с контактом «-» соединительного наконечника. Соединительный
кабель должен быть надежным в противном случае соединительный наконечник сгорит.
- Для достижения хорошей производительности при сварке флюсовой проволокой есть
возможность подсоединить «+», «-» противоположно, чтобы двигатель подающего
устройства был с «-», а соединительный кабель с «+».

Не используйте стальную пластину или другие подобные материалы, которые

являются плохими проводниками для заземления свариваемого материала.

Подсоедините байонетный разъем сварочного кабеля к выходному соединению на передней
панели и поверните по часовой стрелке. Электрододержатель используется для зажима
электрода.

Подсоедините байонетный разъем кабеля заземления к выходному разъему на передней
панели и поверните по часовой стрелке. Зажим заземления используется для подключения
свариваемого материала в цепь сварочного тока.

Не используйте вместо кабеля заземления, стальную пластину или другие

подобные материалы, которые являются плохими проводниками, для соединения
сварочного аппарата со свариваемым изделием.

Внимание:

Внимание:

Внимание:

)

-

.

ПЕРЕДНЯЯ
ПАНЕЛЬ

ГОРЕЛКА

ПРОВОЛОКА

КАБЕЛЬ
ЗАЗЕМЛЕНИЯ

РОЛИКИ
