Инструкция по эксплуатации
www.fubag.ru
- 6 -
IRMIG 140 SYN

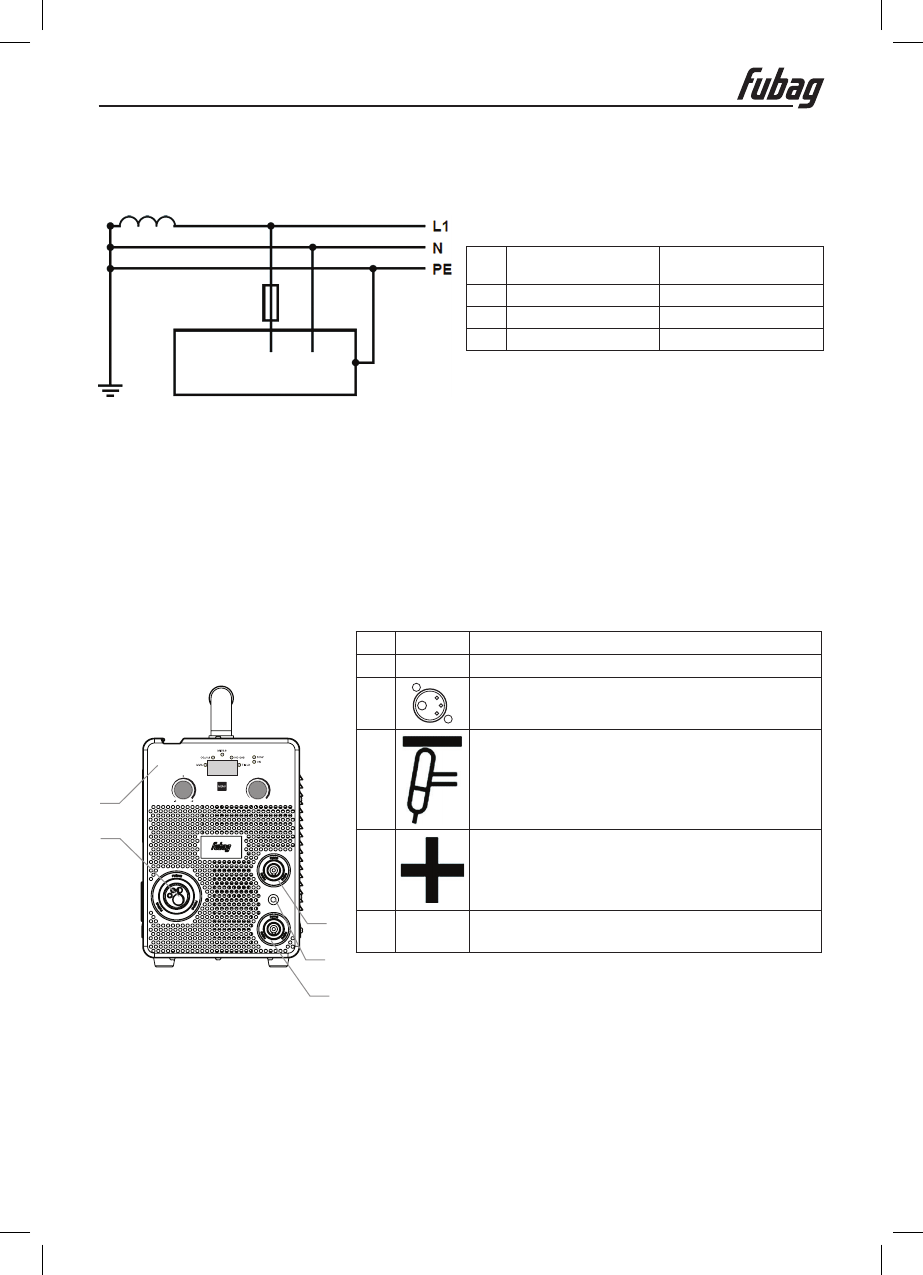

3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Поз. Символ Описание
1
Панель управления
2
Разъём подключения сварочной горелки
Euro
3
Гнездо, сварочный ток «-»
• MIG/MAG: подсоединение кабеля массы
• TIG: Подключение сварочной горелки TIG
• Ручная сварка: подсоединение электродо-
держателя или кабеля массы
4
Розетка, сварочный ток «+»
• TIG: Подключение кабеля массы
• Ручная сварка: подсоединение электродо-
держателя или кабеля массы
5
Кабель с байонетным разъемом для пере-
ключения полярности
2
4
5
3
1
Рис. 3.1
•
Аппарат можно использовать во всех сетях TN и TT с отделением нейтрально-
го и защитного провода
Экспликация
Поз. Обозначения
Распознаватель
ная раскраска
L1
Внешний привод 1
Коричневый
N
Нулевой привод
Синий
PE
Защитный провод
Желто-зеленый
Рис. 2.2
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-
ке с номинальными данными, должно совпадать с сетевым напряжением!
Характеристики
