INTIG 200 AC/DC PULSE
Инструкция по эксплуатации
www.fubag.ru
- 7 -

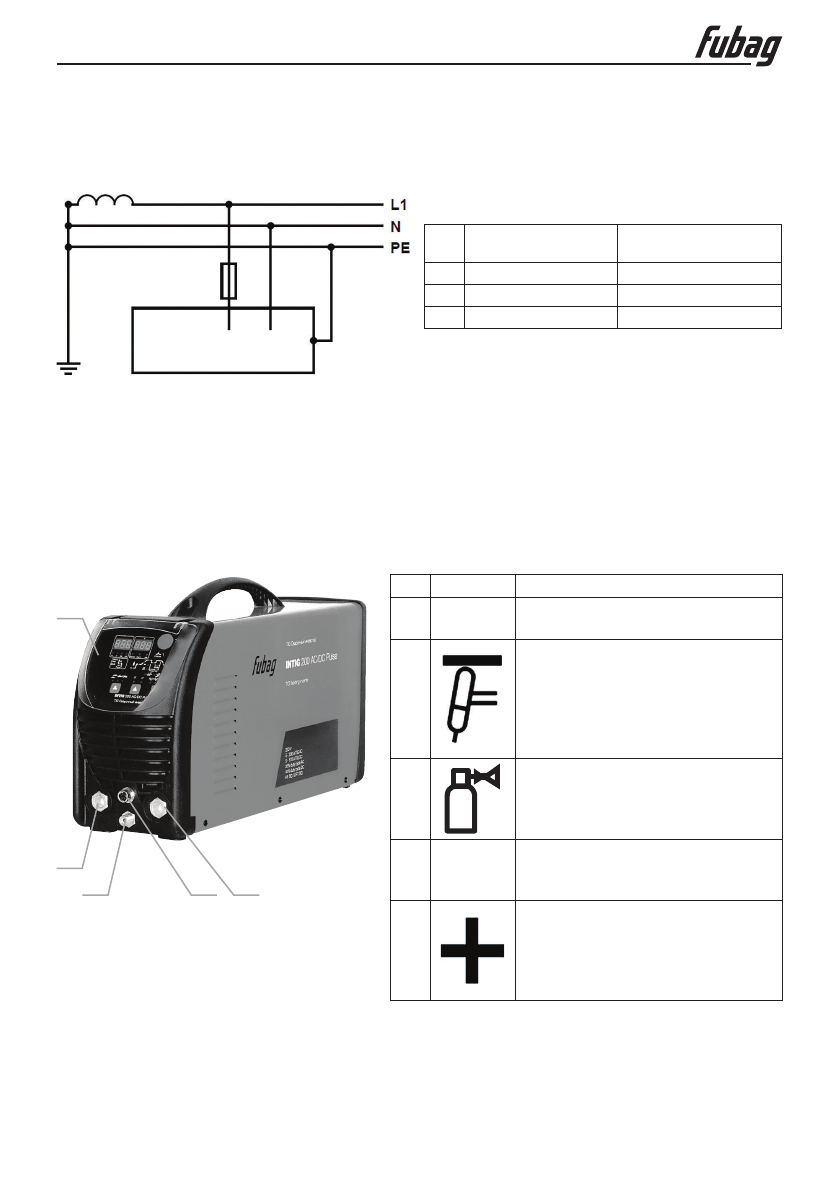

ции аппаратов в соответствии с классом защиты I.
•
Аппарат можно использовать во всех сетях TN и TT с отделением нейтрально-
го и защитного провода
Экспликация
Поз. Обозначения
Распознавательная
раскраска
L1
Внешний привод 1
Коричневый
N
Нулевой привод
Синий
PE
Защитный провод
Желто-зеленый
Рис. 2.2
Рабочее напряжение - сетевое напряжение!
Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-
ке с номинальными данными, должно совпадать с сетевым напряжением!
3. Описание аппарата
3.1 ВИД СПЕРЕДИ
Рис. 3.1
Поз. Символ
Описание
1
Панель управления
Управление аппаратом
2
Гнездо, сварочный ток «-»
• TIG: Подключение сварочной
горелки TIG
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
3
Соединительный штуцер G1/4"
Подключение защитного газа
4
Гнездо подключения, 5 контактов
Подключение кабеля управления
горелки TIG
5
Розетка, сварочный ток «+»
• TIG: Подключение кабеля массы
• Ручная сварка: подсоединение
электрододержателя или кабеля
массы
3
4
5
2
1
Характеристики
