4. Устройство, принцип и условия работы

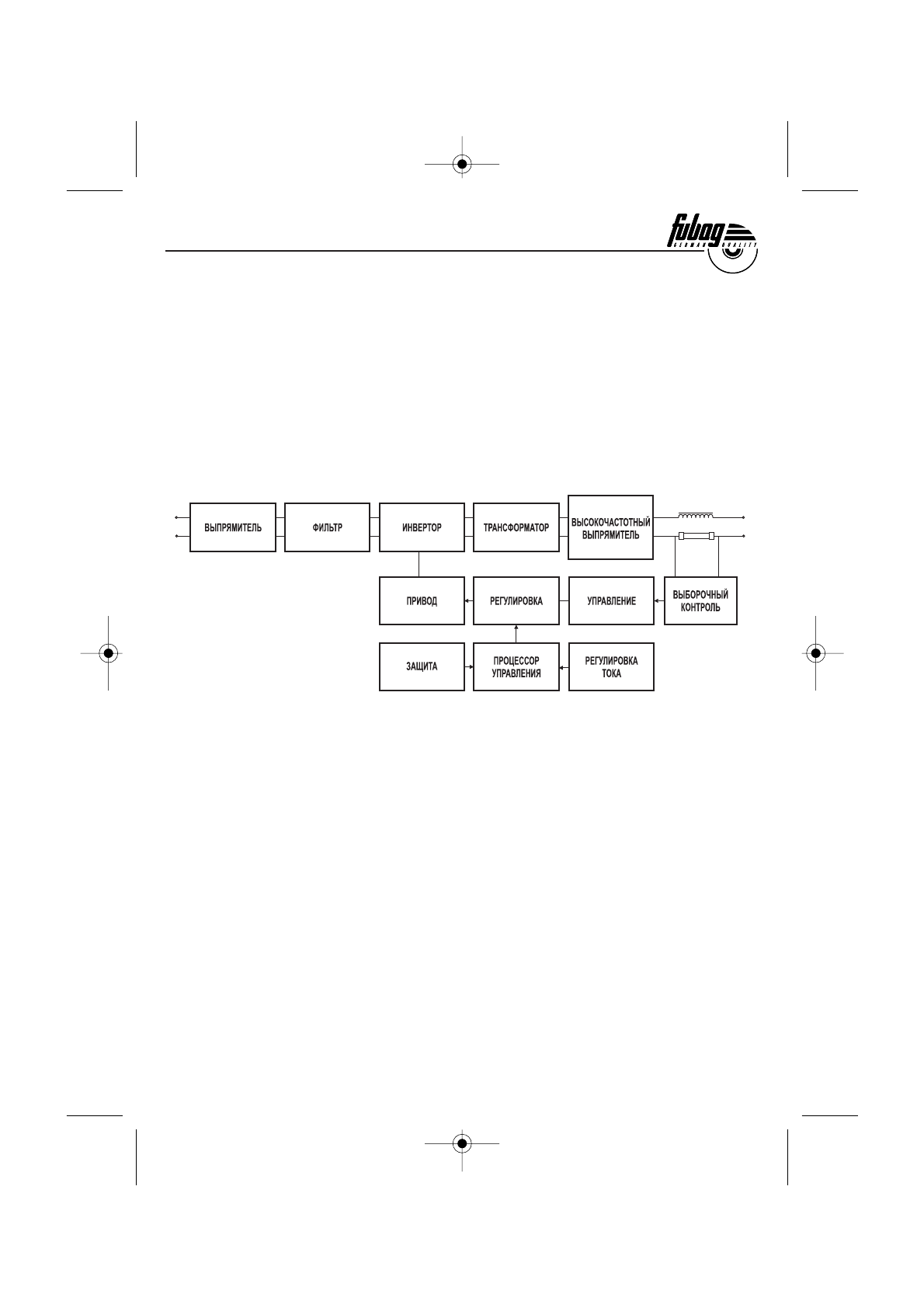

Сварочный аппарат потребляет однофазный ток 220 Впромышленной частоты через
сетевой выключатель SW 101 и выпрямляет его через однофазный выпрямительный мост B1
и затем фильтрует через конденсатор С7, С8, С9, С10 для получения постоянного тока.
Через IGBT (TR1) инвертор получатся переменный ток с частотой 20кГц. Затем этот
переменный ток, преобразованный основным трансформатором и выпрямленный диодным
мостом с быстрым восстановлением, (D4, D5, D6, D7) обеспечивает стабильный постоянный
ток для сварочного аппарата сразу же после его фильтрации индуктивностью L2. Скорость
подачи проволоки можно постепенно регулировать с помощью рычага для регулировки
скорости. Скорость подачи проволоки влияет на сварочный ток, чем выше скорость подачи
проволоки, тем больше сила тока при одинаковом напряжении.

Верхняя передняя часть сварочного аппарата оборудована рычагом регулировки сварочного
тока, индикатором включения питания (зеленый), индикатором неполадок (желтый),
рабочим индикатором (красный). На нижней части находятся разъем для подключения
горелки и разъем «-». На задней панели расположен сетевой кабель, разъем для газового
клапана, вентилятор охлаждения, контакт подачи тока, выключатель.

- температура окружающей среды: при сварке -10 + 40 С;
при транспортировке/хранении: -25 +55 С
- относительная влажность: при 40 С: ≤50%, при 20 С: ≤ 90%
- количество пыли, кислоты и грязи в воздухе в рабочей зоне не может превышать значение,
указанное в нормативах (за исключением выбросов от сварочного аппарата).
- отсутствие сильной вибрации на рабочем месте
- высота над уровнем моря не больше 1000 м

- отклонение напряжения электропитания от нормы не должно превышать ±10%

Необходимые условия окружающей среды:

Требования к электропитанию:

О

О

О

О
