IN 256/316 T CEL

Инструкция по эксплуатации

www.fubag.ru

- 9 -

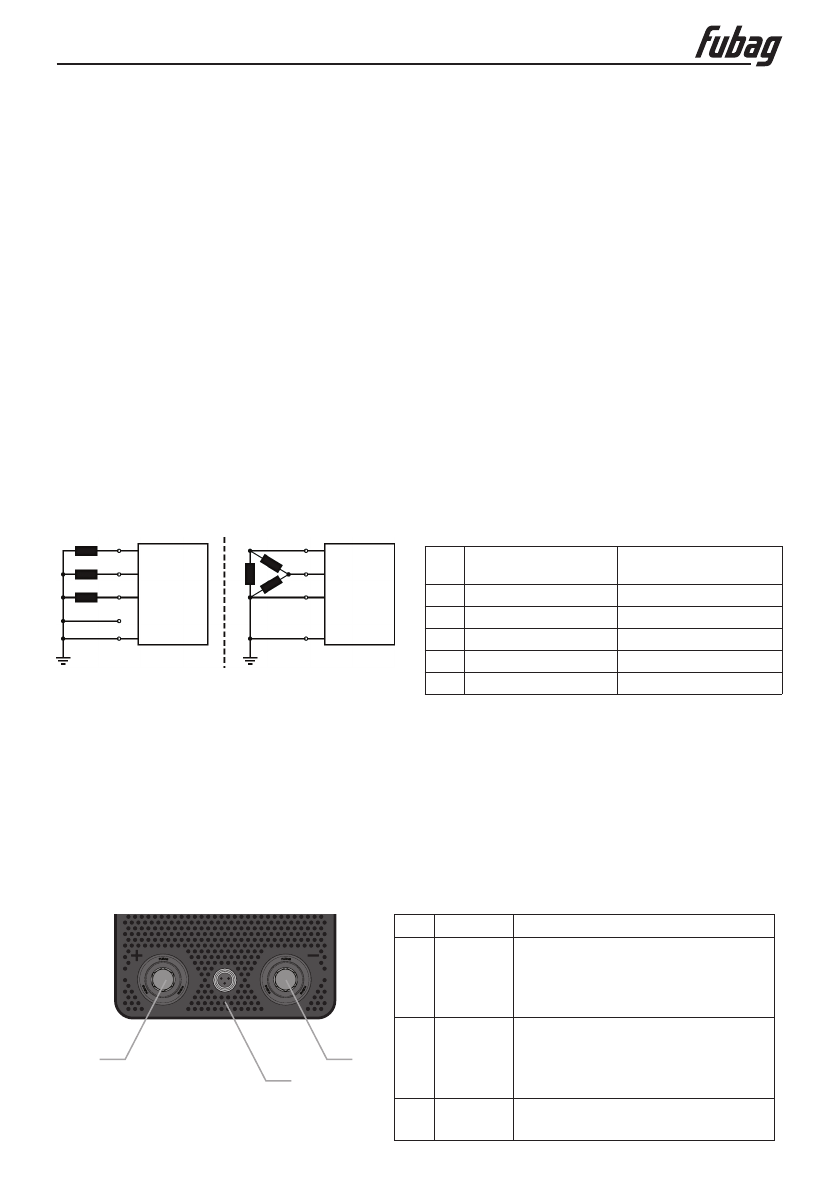

4.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Опасность при ненадлежащем подключении к электросети!

Ненадлежащее подключение к электросети может привести к физическому

или материальному ущербу!

•  Подключать аппарат только к розетке с защитным проводом, подсоединенным со-

гласно предписаниям.
•  При необходимости подсоединения новой сетевой вилки установку должен выполнять

только специалист-электротехник в соответствии с национальными законами или пред-

писаниями!
•  Специалист-электротехник должен регулярно проверять сетевую вилку, розетку и ли-

нию питания!
•  Во время работы в режиме генератора последний следует заземлить в соответствии

с руководством по его эксплуатации. Созданная сеть должна подходить для эксплуата-

ции аппаратов в соответствии с классом защиты I.

Аппарат можно подключать либо

•

к трехфазной 4-проводной системе с заземленным нулевым проводом, либо

•

к трехфазной 3-проводной системе с заземлением в любой точке, например,

с заземленным внешним проводом, и эксплуатировать с этими системами.

Экспликация

Поз. Обозначения

Распознавательная

раскраска

L1

Внешний привод 1

Коричневый

L2

Внешний привод 2

Черный

L3

Внешний привод 3

Серый

N

Нулевой привод

Синий

PE

Защитный провод

Желто-зеленый

L1
L2
L3
N
PE

L1
L2
L3

PE

Рис. 4.2

Рабочее напряжение - сетевое напряжение!

Во избежание повреждения аппарата рабочее напряжение, указанное в таблич-

ке с  номинальными данными, должно совпадать с сетевым напряжением!

•  Сведения о сетевой защите содержатся в разделе «Технические характеристики».

4.4 РУЧНАЯ ДУГОВАЯ СВАРКА ПОКРЫТЫМИ ЭЛЕКТРОДАМИ, MMA
4.4.1 ПОДКЛЮЧЕНИЕ ЭЛЕКТРОДОДЕРЖАТЕЛЯ И КАБЕЛЯ МАССЫ

При выборе полярности руководствуйтесь указаниями фирмы-изготовителя

электродов, приведенными на упаковке электродов.

Поз. Символ Описание

1

―

Байонетный разъем, свароч-

ный ток «-»

Подсоединение электрододер-

жателя или кабеля массы

2

+

Байонетный разъем, свароч-

ный ток «+»

Подсоединение электрододер-

жателя или кабеля массы

3

Разъем управления для подклю-

чения пульта ДУ

1

2

Рис. 4.1

3
