ПОДКЛЮЧЕНИЕ ИСТОЧНИКА ГАЗА
Установите регулятор давления на газовый баллон. Подойдут универсальные регуляторы модели У-
30/Ар-40, углекислотные регуляторы модели У-30 или аналоги других производителей. Проверьте
наличие пластичной прокладки в накидной гайке и плотно затяните её гаечным ключом.
Подсоедините газовый шланг аппарата к штуцеру регулятора давления при помощи хомутов.
Откройте главный регулятор подачи газа. Манометр должен показать значение давления около 5 МПа.
При давлении газа в баллоне менее 2 МПа работать запрещено, необходимо заправить баллон.
Выставьте на ротаметре уровень расхода газа в соответствии с техническим заданием.
Таблица зависимости расхода защитного газа от параметров сварки:
ДО НАЧАЛА РАБОТЫ ВЫПОЛНИТЕ СОЕДИНЕНИЯ:
Подсоедините обратный кабель массы к разъёму («–») панельной розетки поз.13 источника тока.
Подсоедините силовой сварочный кабель механизма подачи проволоки к разъёму («+») другой розетки
поз.11 источника тока.
Соедините кабель-коннектором разъемы управления механизма подачи проволоки (на задней стенке
МПП) и источника тока поз.12 (на передней панели аппарата).
Подключите шланг газа кабель-пакета к штуцеру регулятора давления газа при помощи хомутов.
Подсоедините кабель подогревателя газа к гнезду питания на задней панели источника питания если
это необходимо. Нагреватель газа использует источник питания 36 В/AC. Во избежание ожогов и других
повреждений не подключайте его к источнику 220 В.
Подсоедините источник питания к сети питания, убедитесь, что кабель питания надежно заземлен.
Кабель трехфазного питания должен подключаться к аппарату через выключатель-автомат защиты.
Включите тумблер питания на задней стенке аппарата.
Толщина
металла, мм
Диаметр проволоки,
мм
Сила тока, А
Рабочее напряжение, В
Расход газа,
л/мин
0,8 -1,5
0,5 - 0,8
60 - 100
17-20
5,0-7,0
1,5 - 2,0
0,8 - 1,0
80 + 120
19-20
6,0-8,0
2,0 - 3,0
1,0 - 1,2
100 - 130
19-20
8,0-10,0
3,0 - 4,0
1,2 - 2,0
120 - 200
20-24
12,0-16,0

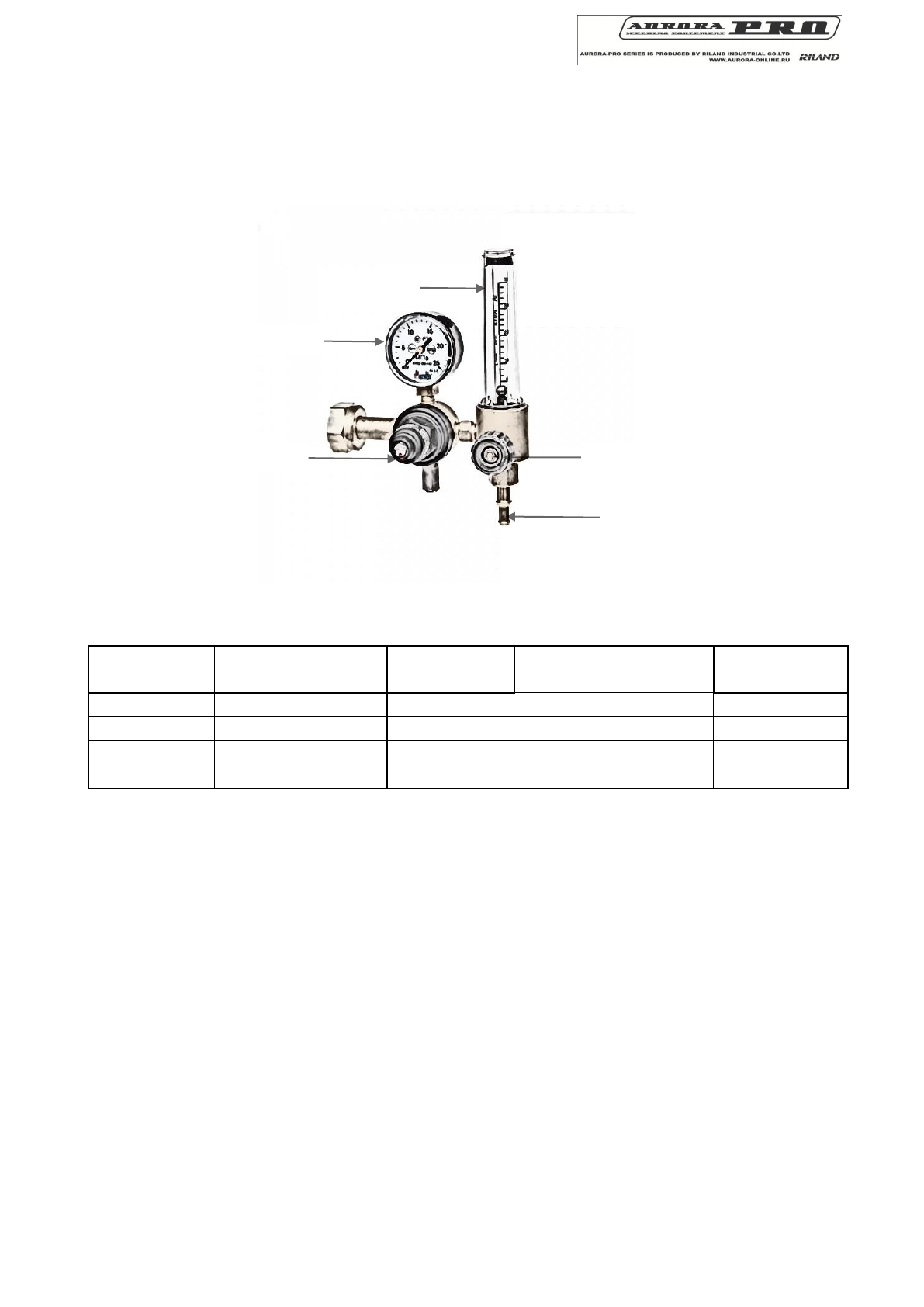

Манометр
Ротаметр
Регулятор главный
Регулятор расхода
Газовый штуцер
