14

подключайте к ним кабель заземления. Это может привести к травмам посторонних людей и к
повреждению оборудования.

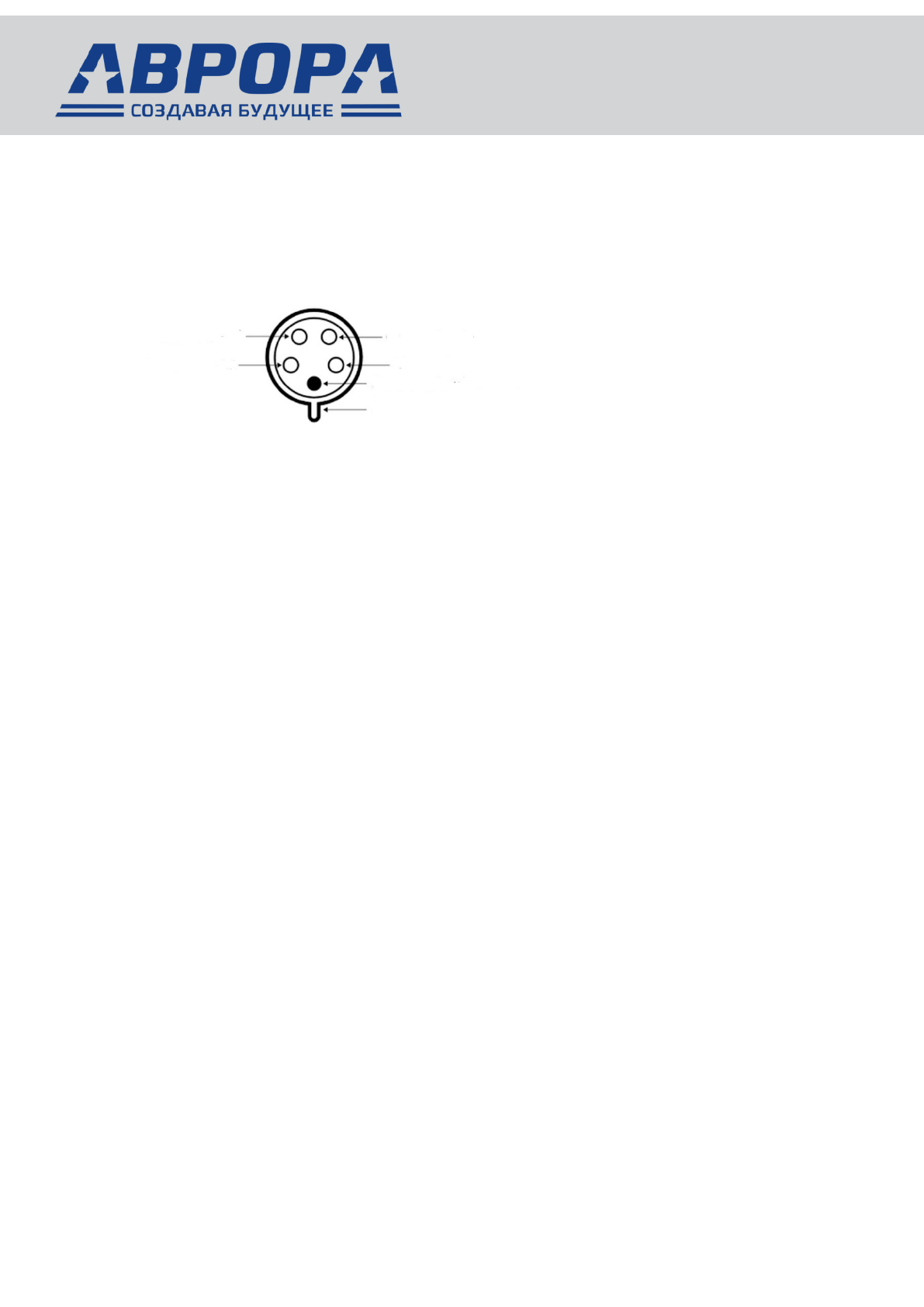

Подключение к сети питания 3-фазного аппарата на 380В.

Аппарат поставляется с сетевым кабелем без штепсельной вилки. Монтаж штепсельной вилки
производится по стандарту IEC 60309 и допускается только электрику-специалисту.

Фаза B – L2

Фаза С – L3

Фаза А – L1

Ноль «N» - не используется

Заземление «G»

Ключ штепсельной вилки

Убедитесь, что электросеть является трёхфазной, с заземляющей нейтралью.

Провода кабеля синего, коричневого и чёрного цвета подключите к клеммам L1, L2, L3 в
произвольном порядке, жёлто-зелёный провод подключите к клемме «G» заземления. Клемма
нуля «N» не используется.

При необходимости, обеспечьте заземление аппарата, подключив провод заземления к винту на
задней стенке аппарата.

Подключение газового баллона и регулятора давления.

Установите регулятор давления для аргона на газовый баллон. Проверьте наличие пластичной
прокладки в накидной гайке, плотно затяните её гаечным ключом. Подсоедините газовый шланг
аппарата к штуцеру регулятора давления при помощи хомутов.

Рекомендуется использовать ротаметр для контроля расхода газа.

Уровень расхода газа устанавливается на ротаметре в соответствии с техническим заданием. По
умолчанию, используйте общее правило: количество литров в минуту равняется диаметру сопла
горелки, указанному в мм.

Подсоединение сварочных кабелей

На сварочном аппарате есть два разъема «+» и «-». Плотно закрепляйте кабели в разъемах. При
неплотном подсоединении кабелей возможны повреждения, как кабельного разъема, так и
источника питания. Если прижим разъёма неплотный, зафиксируйте его с помощью гаечного
ключа.

При подсоединении кабелей, обращайте внимание на следующие положения:
длина и диаметр жилы кабеля (поперечное сечение) должны быть соответствовать рабочим токам;
в противном случае, качество сварочных работ  ухудшится из-за падения напряжения на кабеле;
по возможности используйте короткие кабели;
не скручивайте кабель в кольца, это может  негативно сказываться на качестве сварки;
постарайтесь обходиться только одним кабелем и не делать дополнительных соединений.

Внимание!
Примите меры по защите от воды и влаги:
Если сварочный аппарат используется в местах с повышенной влажностью, необходимо принять
все возможные меры по предотвращению попадания воды на кабельные соединения. В случае
попадания воды, может произойти снижение изоляционного сопротивления или возникновение
короткого замыкания между подсоединёнными кабелями. В дальнейшем это может привести к
несчастным случаям и повреждению самого аппарата.
