Установка
6309 A
6330
6308 A
1
2
3
3 AC
N
GND
L1
L2
L3
External connection
Max. 1.25A
X2
X1
N
GND
L1
L2
L3
External connection
Max. 1.25A
X2
X1
3N AC
N
GND
L1
L2
L3
X2
External connection
Max. 1.25A
X1
1 AC
6307 A

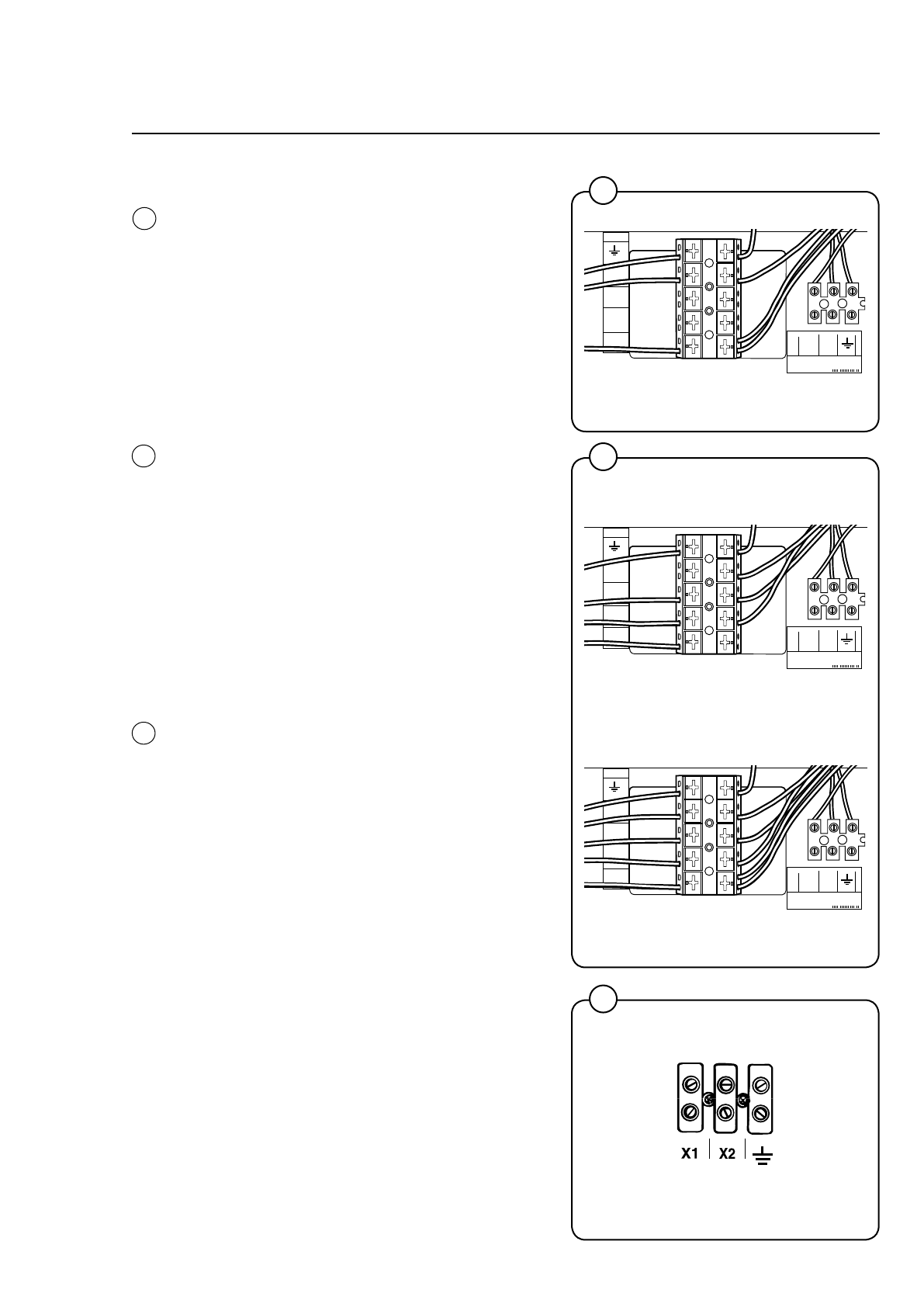

Однофазное подключение
Подключите провод заземления к клемме
GND, фазу к клемме L1 и ноль к клемме N, как
показано в примере, изображенном на рисунке.
После завершения установки проверьте
соблюдение следующих условий.
• Барабан пуст.
• Включите главный выключатель и выберите
программу сушки. Запустите машину.
Трехфазное подключение
Подключите провод заземления к клемме
GND, фазу к клеммам L1, L2, L3 и ноль к
клемме N (только 3N AC), как показано в
примере "3 AC" и "3N AC", изображенном на
рисунке.
После завершения установки проверьте
соблюдение следующих условий.
• Барабан пуст.
• Включите главный выключатель и выберите
программу сушки. Запустите машину.
Внешнее подключение (3NAC)
Специальная клемма подключения
расположена на подключении к электросети.
Клемма подключения используется для:
Подключения/управления внешним
вентилятором или конденсатором.
Максимальная подключаемая нагрузка
составляет 1,25 А / 230V AC.
Судовое исполнение (3AC)
Внешнее подключение
Специальная клемма подключения
расположена на кронштейне двигателя
опрокидывателя.
Терминал для внешнего управления оснащен
110 В / макс.100 мА и предназначен только
для работы замыкателя (внешнее управление
вентилятором).
Максимальная подключаемая нагрузка
составляет 100 мA.
1
2
3
