Назначение

и область применения

Станок рейсмусовый (далее – изделие) предна-

значен  для  строгания  заготовок  из  древесины

в предварительно заданные размеры по высоте.
Внимательно  изучите  настоящее  руководство

по эксплуатации, в том числе раздел «Инструк-

ции  по  безопасности»  и  Приложение  «Общие

инструкции  по  безопасности».  Только  так  Вы

сможете научиться правильно обращаться с из-

делием и избежите ошибок и опасных ситуаций.
Изделие  предназначено  для  работ  при  нагруз-

ках средней интенсивности в районах с умерен-

ным  климатом  с  характерной  температурой  от

+5  до  +35°С,  относительной  влажностью  воз-

духа  не  более  80%  и  отсутствием  прямого  воз-

действия  атмосферных  осадков  и  чрезмерной

запыленности воздуха.
Изделие  соответствует  требованиям  техниче-

ского регламента Таможенного союза:

■

ТР ТС 004/2011 «О безопасности низковольт-

ного оборудования»;

■

ТР  ТС  010/2011  «О  безопасности  машин  и

оборудования»

■

ТР ТС 020/2011 «Электромагнитная совмести-

мость технических средств».

Настоящее руководство содержит самые полные

сведения и требования, необходимые и достаточ-

ные  для  надежной,  эффективной  и  безопасной

эксплуатации  изделия.  В  связи  с  продолжением

работы  по  усовершенствованию  изделия,  изгото-

витель  оставляет  за  собой  право  вносить  в  его

конструкцию незначительные изменения, не отра-

женные в настоящем руководстве и не влияющие

на эффективную и безопасную работу изделия.

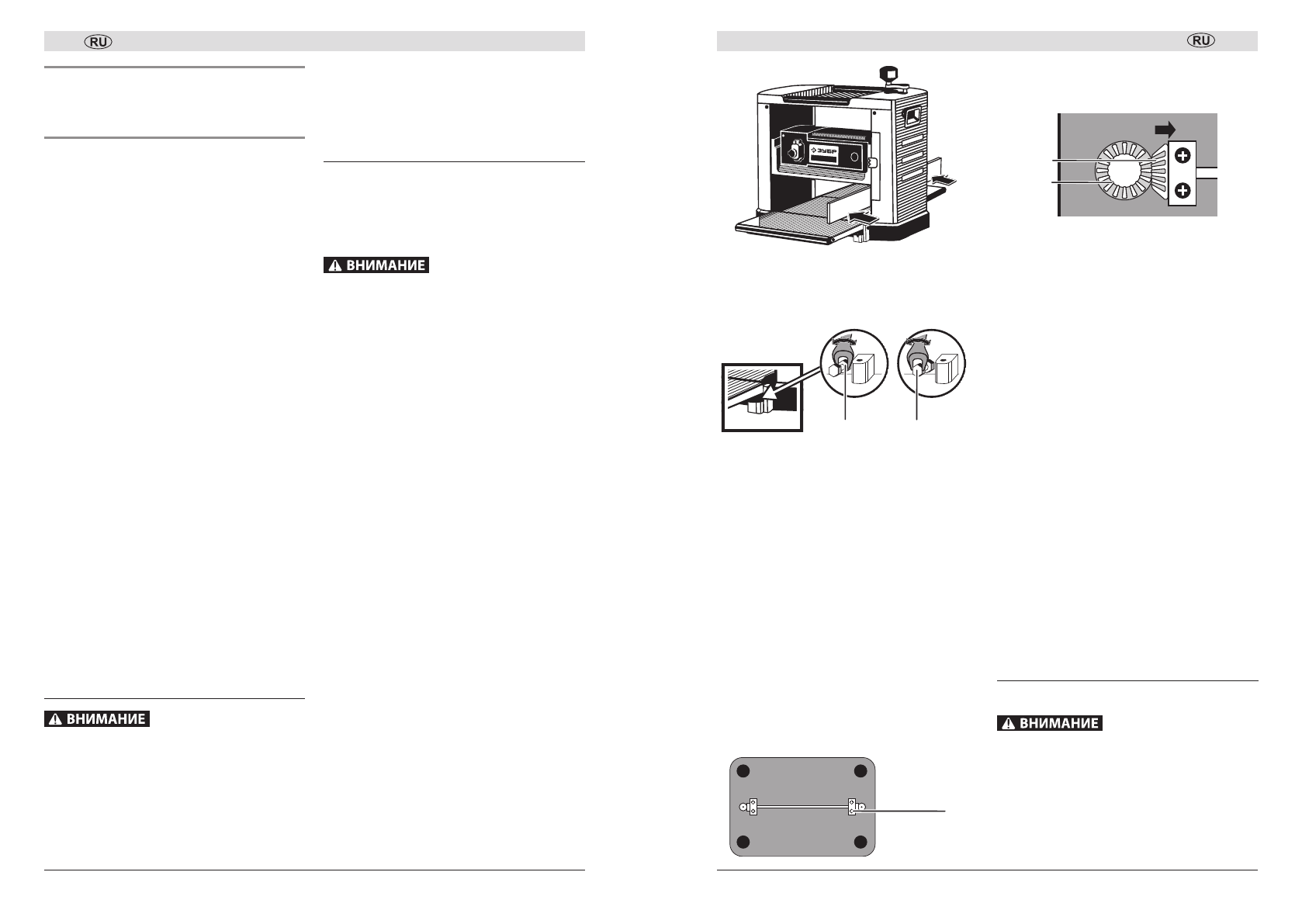

Сборка изделия

Все работы по сборке, замене, чистке и регу

-

лировке  производить  только  при  отключен

-

ном от сети изделии.

Установка рукоятки регулировки

глубины строгания (рис. 1)

Установите  рукоятку

3

  регулировки  толщины

строгания на вал в верхней части изделия и за-

крепите её винтом.

Установка опор резиновых (рис. 2)

Установите  резиновые  опоры

10

  в  предусмот-

ренные для этого места в основании изделия.

Подготовка к работе

На  некоторые  узлы  и  детали,  такие  как  пода-

ющие  ролики  и  стол  изделия,  нанесено  защит-

ное  покрытие.  Перед  началом  работы  удалите

его уайт-спиритом с помощью мягкой кисти или

салфетки.

Растворители  могут  повредить  поверх

-

ность. При необходимости очистки окрашен

-

ных,  пластмассовых  и  резиновых  деталей

используйте мыло и воду.

Ваше изделие отрегулировано на заводе. Одна-

ко,  за  время  транспортировки  настройки  могли

сбиться. Во избежание неточности, перед нача-

лом  работы  выполните  следующие  проверки  и

настройки:

Настройка указателя глубины

строгания (рис. 3)

Для регулировки положения указателя

18

 глуби-

ны обработки:

■

рукояткой

3

установите по шкале

5

 некоторое

значение глубины строгания;

Примечание!

 Глубина меняется на 1 мм с каж-

дым полным оборотом рукоятки

3

.

■

произведите пробное строгание заготовки;

■

измерьте толщину снятого материала и срав-

ните ее с показаниями указателя

18

;

■

если  измеренное  значение  не  соответствует

показаниям  указателя,  ослабьте  винты  его

крепления  и  отрегулируйте  его  положение,

чтобы  он  указывал  точное  значение.  Зафик-

сируйте его положение.

Регулировка положения

удлинителей стола

Для регулировки:

■

установите  линейку  или  правило  на  стол  и

убедитесь,  что  стол

20

  и  удлинители

19

  на-

ходятся на одном уровне;

■

в противном случае ослабьте гайку

22

 и вра-

щением  болта

21

  добейтесь,  чтобы  поверх-

ности  стола

20

  и  удлинителей

19

  совпали.

Затяните гайку

22

для фиксации положения.

21

22

Регулировка равномерности

глубины пропила

Неравномерность  глубины  пропила  с  правого

и  левого  края  заготовки  является,  в  основном,

следствием  неправильной  установки  ножей.

Перед  регулировкой  вала  барабана  рекомен-

дуем  проверить  и  откалибровать  вылет  ножей

на  строгальном  валу  в  соответствии  с  пунктом

«Периодическое обслуживание».
Если  регулировкой  ножей  неравномерность  не

устранена, она является следствием сбоя регу-

лировки положения вала барабана. Для регули-

ровки его положения:

■

проведите  пробное  строгание  и  определите

наличие неравномерности и его направление

(справа налево или наоборот);

■

положите изделие на заднюю сторону и ослабь-

те винты

25

 крепления опорных подшипников.

25

■

сдвиньте  коническую  шестерню

23

  вала  так,

чтобы она вышла из зацепления с конической

шестернёй горизонтальной

24

;

■

вращением  конической  шестерни

24

  отрегу-

лируйте положение блока двигателя. При по-

вороте шестерни на один зуб против часовой

стрелки  блок  двигателя  поднимается  на  0.1

мм  с  регулируемой  стороны.  Для  опускания

вращайте шестерню в обратную сторону.

■

по окончании регулировки верните коническую

шестерню

23

 вала в исходное положение (в за-

цепление с шестерней

24

) и надёжно затяните

винты

25

 крепления опорных подшипников.

Подключение пылеотвода (рис. 4)

Во избежание запыленности рабочего места,

рекомендуем обеспечить отвод продуктов стро-

гания. Для этого подключите шланг пылесоса к

патрубку щитка

17

.

Перед началом работы:

■

приготовьте  и  наденьте  средства  защиты

(очки, наушники);

■

приготовьте  обрабатываемую  заготовку  и

убедитесь  в  соответствии  ее  параметров

(размеров,  толщины)  максимально  допусти-

мым для Вашего изделия;

■

если  Вы  работаете  один,  примите  меры  по

обеспечению  поддержки  (с  обеих  сторон  из-

делия) при протяжке длинной заготовки;

■

уберите ключи и другие предметы от вращаю-

щихся частей изделия.

Порядок работы

Включение изделия (рис. 5)

Перед  включением  изделия  в  электриче

-

скую сеть убедитесь, что кнопка выключате

-

ля 1 находится в положении «ВЫКЛ» (0).

Подключите изделие к электрической сети.

Для  включения  изделия  откиньте  крышку,  на-

жмите клавишу «ВКЛ» (I) выключателя

1

.

Выставьте  необходимую  глубину  строгания  с

помощью рукоятки

3

.

23

24
