8
ПОДГОТОВКА К РАБОТЕ / ПОРЯДОК РАБОТЫ
ПОДГОТОВКА К РАБОТЕ
Сборка
Примечание!
Все работы по сборке и регулировке электроинстру-
мента осуществляются при выключеном от электросети изделии.
1.
Приверните с помощью болтов резиновые ножки к станку снизу.
2.
Установите на станок ручку регулировки глубины строгания.
3.
С боку изделия есть стержень фиксатора. Прикрутите рукоятку
фиксатора глубины пропила к стержнь винтом в помощью ключа.
4.
С задней стороны станка, с помощью ключа отвинтите 2 бол-
та с подвижной части рейсмуса
(Рис. 2)
. Установите пылеотвод
так, чтобы его посадочные отверстия совпали с отверстиями на
подвижной части. Закрутите болты обратно, чтобы они зафикси-
ровали пылеотвод. Установите и затяните 2 болта М4х12, чтобы
зафиксировать пылеотвод на подвижной части рейсмуса
(Рис. 3).
Установка станка
Станок должен устанавливаться на прочной, ровной, горизонталь-
ной поверхности с учетом веса станка и обрабатываемой заготовки.
ПОРЯДОК РАБОТЫ
Примечание!
К работе на станке допускаются лица не моложе 16
лет, подготовленные и имеющие опыт работы с деревообрабаты-
вающими станками. Приступая к выполнению работ на станке,
необходимо изучить руководство по эксплуатации и устройство
станка, назначение каждого органа управления станка.
Подключение к электросети
Подключать станок необходимо к однофазной розетке перемен-
ного тока с контактом заземления. Используйте удлинитель с се-
чением кабеля не менее 1,5 кв. мм.
Установка глубины строгания
1.
Толщина обработанной заготовки
(после того, как она будет
проведена через станок)
напрямую зависит от высоты установки
режущей головки. Шкала и индикатор глубины строгания нахо-
дятся на передней панели станка и показывают, какой размер
будет у доски после обработки.
2.
Убедитесь, что фиксатор глубины строгания находится в пози-
ции разблокировки, в этом случае колесо регулировки глубины
строгания должно двигаться плавно и легко.
3.
Измерьте толщину заготовки. Вращая ручку регулировки глу-
бины строгания, ориентируясь на шкалу, доведите режущий блок
до этой величины. Сделайте так, чтобы индикатор находился не-
сколько ниже отметки, равной толщине доски. Разница между
толщиной и показанием индикатора на шкале будет заданной
глубиной строгания.

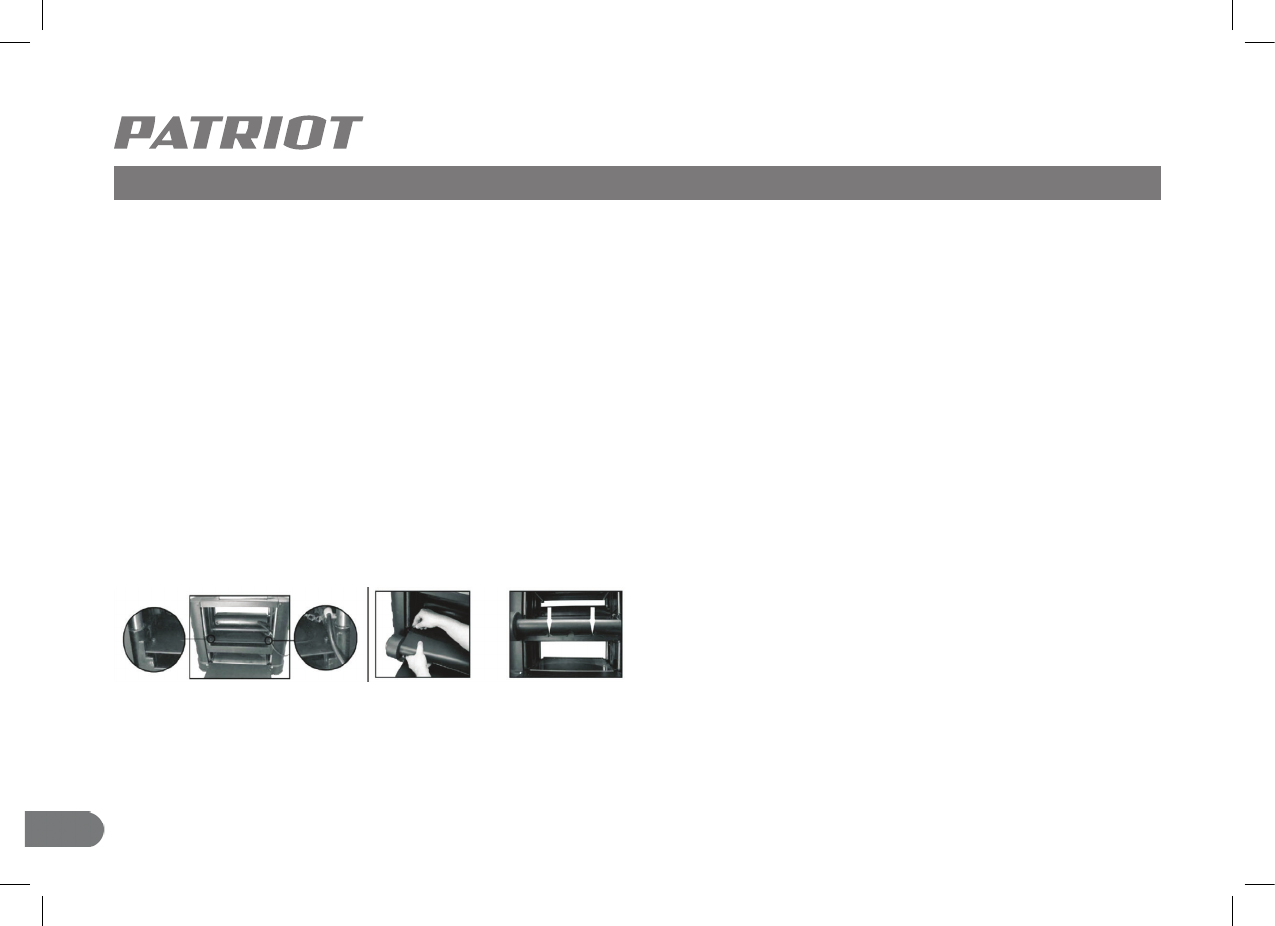

Рис. 2
Рис. 3
