ПОДГОТОВКА К РАБОТЕ
ПОДГОТОВКА К РАБОТЕ
Сборка
ВНИМАНИЕ!
Все работы по сборке и регулировке
электроинструмента осуществляются при выключе-
ном от электросети изделии.
1.
Удалите защитную смазку с поверхности металлических дета-
лей с помощью мягких растворителей.
2.
Установите машину на плоскую поверхность. Смонтируйте ру-
коятку регулировки высоты
(5)
, установив ручку в сборе на вал и
зафиксировав ее с помощью шестигранного ключа, болта и шайбы.
Установка станка
1.
Подготовьте ровную устойчивую горизонтальную поверх-
ность, свободную от посторонних предметов.
2.
Изделие необходимо устанавливать в место с достаточным ос-
вещением и наличием источника электропитания. Убедитесь, что
места достаточно для протяжки заготовки по всей длине строгания.
Примечание!
Ни работники, ни рядом стоящие люди не должны
находиться на линии протяжки заготовки при работе на машине.
3.
Машину можно установить на верстак, используя болты, за-
порные шайбы.
Перемещение и транспортировка станка
Изделие можно перемещать или транспортировать в любое
удобное место за ручку-переноску, предварительно закрыв уд-
линительные панели
(9)
, подняв рабочую платформу
(7)
.

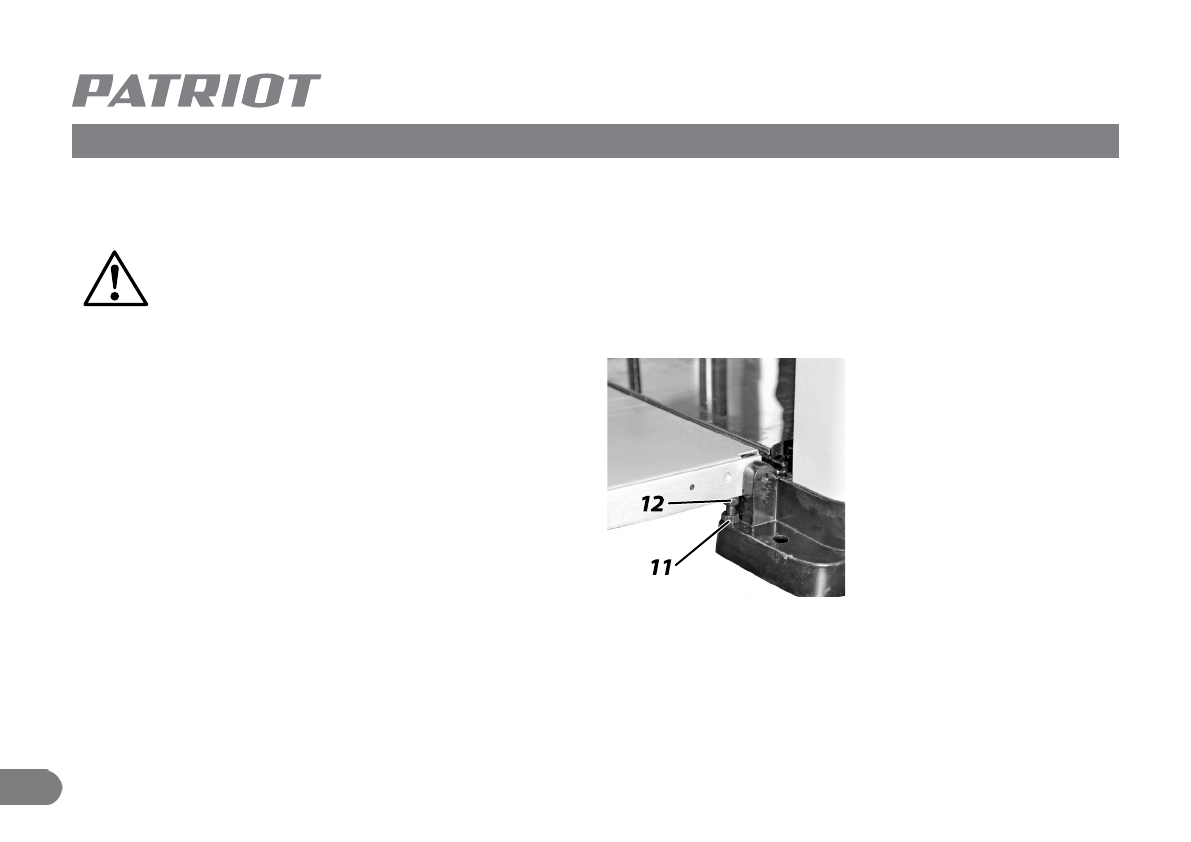

Юстировка роликов удлинителя стола
1.
Поднимите рабочую платформу
(7)
коленчатой рукояткой
(5)
до предела так, чтобы вам было хорошо видно рабочую зону, и
вы могли бы удобно работать над юстировкой удлинителей
(9)
.
2.
Поместите ровный фугованный брусок длиной около 500 мм
на рабочий стол
(8)
и удлинитель
(9)
, который предстоит юстиро-
вать
(брусок не должен касаться второго удлинителя).
3.
Если рабочий стол
(8)
и верх-
ний край ролика
(10)
удлините-
ля
(9)
не совпадают по высоте,
отрегулируйте высоту ролика
(10) (меняя угол установки удли-
нителя (9))
, ослабив контргайку
(11)
и вращая винт
(12)
, до мо-
мента совпадения на одной ли-
нии
(нижняя плоскость бруска)
верхних точек ролика
(10)
и ра-
бочего стола
(8)
. Проверьте по-
ложение ролика
(10)
удлинителя
(9)
относительно левой и правой
стороны рабочего стола
(8)
. Повторите эту регулировку для вто-
рого удлинителя. По окончанию регулировки, удерживая винт
(12)
, зафиксируйте его контргайкой
(11)
.
Примечание!
Положение ролика
(10)
относительно удлинителя
стола
(9)
устанавливается заводом-изготовителем и не требует
дополнительной регулировки.
Рис. 2
Характеристики
