ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДНОЙ  И

ЭЛЕКТРИЧЕСКОЙ  СЕТИ

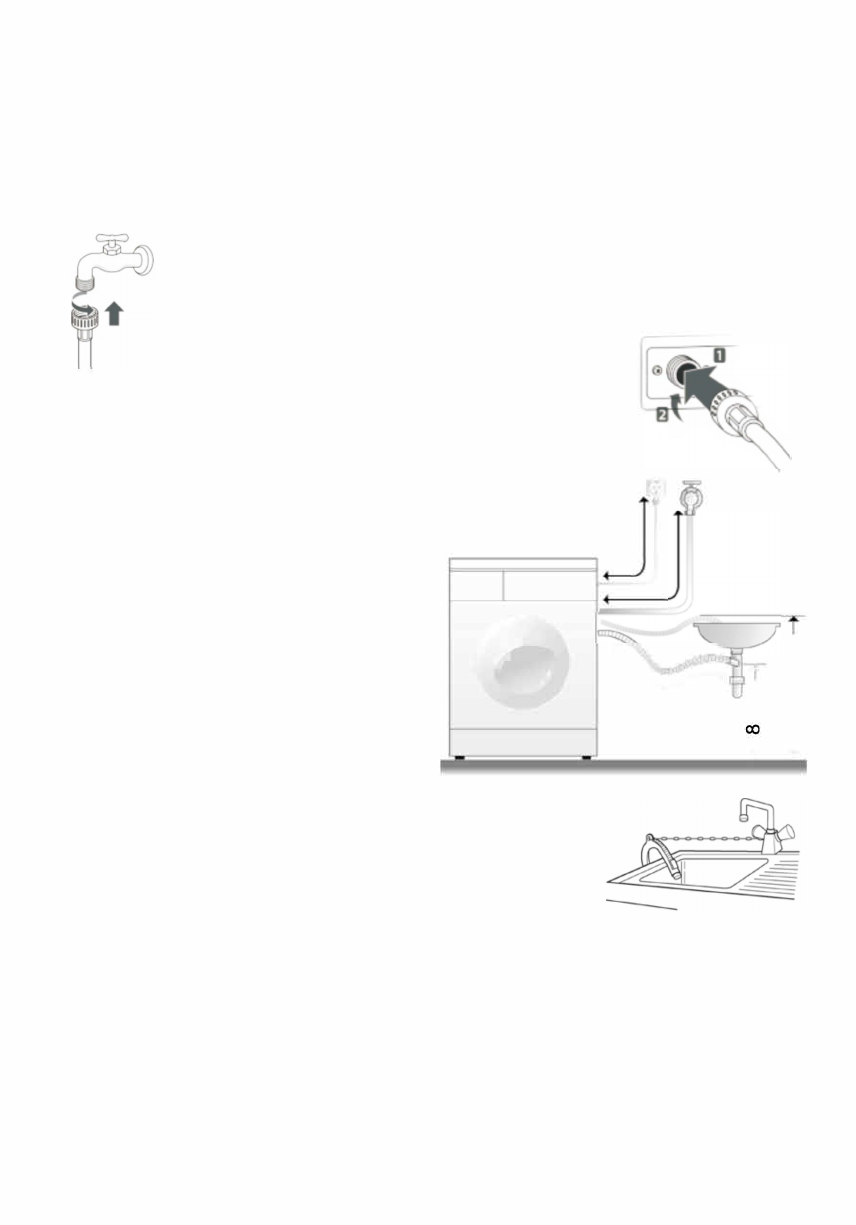

Подключение шланга  подачи воды

1. Возьмите шланг подачи холодной воды и подсоедините его к входному

отверстию подачи холодной воды на задней панели машины. Затяните соединение

вручную.

2. Подсоедините другой конец шланга подачи холодной воды к водопроводному

крану с холодной водой и затяните соединение вручную.  Если необходимо,  можно

изменить положение шланга подачи воды на

стиральной машине. Для этого ослабьте соединение,

поверните шланг

и

снова затяните соединение.

ВНИМАНИЕ!

Давление воды должно быть в пределах

от 30 кПа (0.3 бар) до 1 ООО кПа (1 О бар).

Установка сливного шланга

Повесьте загнутый конец сливного шланга на

край раковины,  ванны,  или  поместите  в

специальный вывод канализации.

!Q]

ВНИМАНИЕ!

Шланг не должен перегибаться.

Выход сливного шланга должен находиться на

высоте  85-125  см от  пола.

Расположение сливного  шланга  должно

обеспечивать разрыв струи при сливе (конец

шланга не должен быть опущен в воду).

�

�

:�

�

u�

ВНИМАНИЕ!

Если сливная труба слишком

длинная,  пожалуйста,  не пытайтесь вставить ее

внутрь стиральной машины.

В случае крепления на край ванной или раковины,  шланг вешается с

помощью направляющей,  которая крепится к крану.

Подключение к электросети

ВНИМАНИЕ!

Оборудование обязательно должно быть заземлено!

L()

Т-

J,  L

После нахождения изделия в условиях с низкой температурой, включать его в сеть рекомендуется по

истечении двух-трех часов нахождения в помещении при комнатной температуре.

Подключите  кабель  питания  к  сетевой  розетке  (разрешенной  электрической  розетке)  220В  /  50Гц  /

1ОА переменного тока, защищенной с помощью предохранителя или автоматического выключателя.

6
