Рисунок 5

контргайка

опора

фильтр

Рисунок 7

Рисунок 6

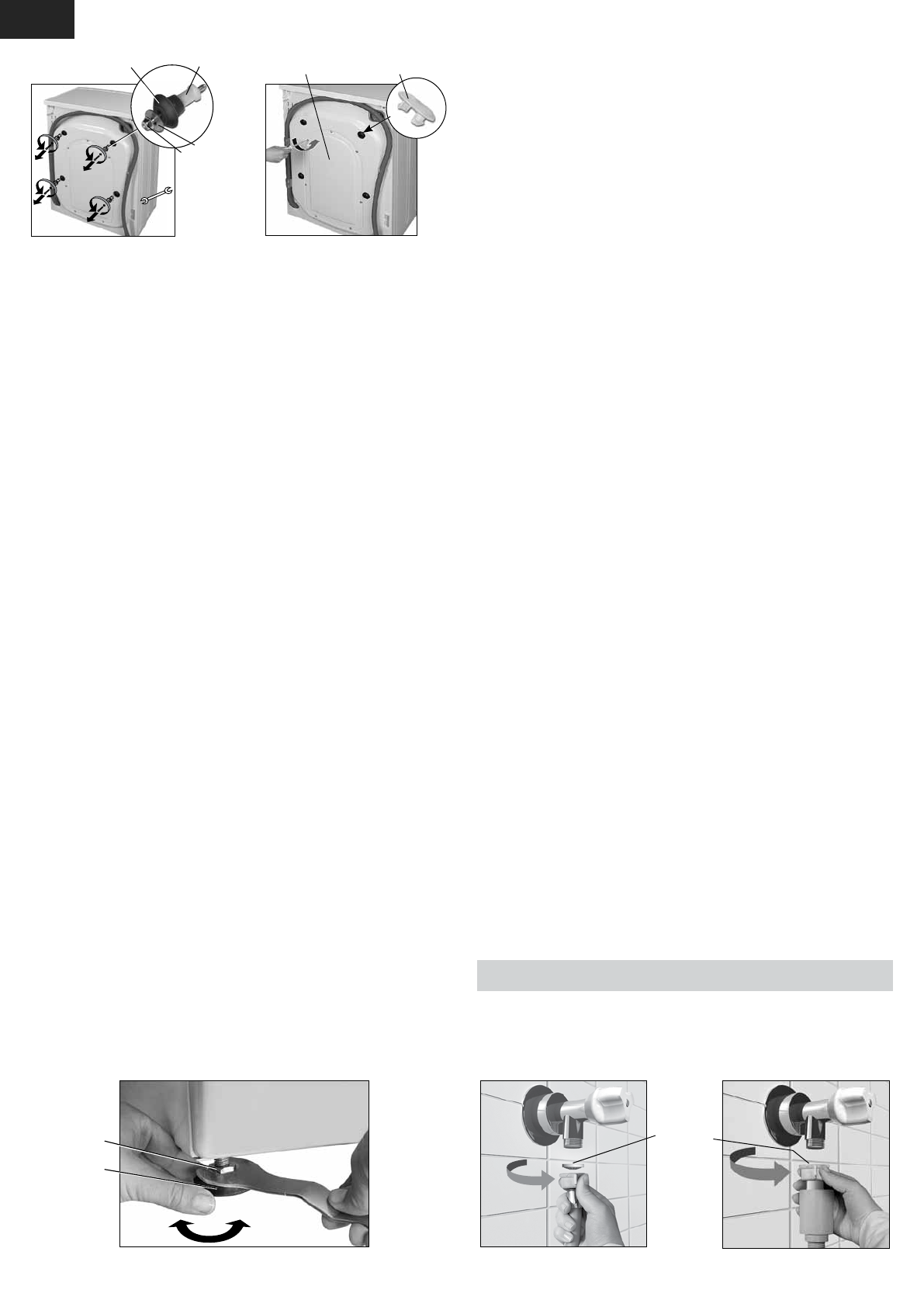

Четыре  винта  необходимо  открутить  с  помощью  гаечного

ключа и вынуть резиновые и пластмассовые втулки в соответствии
с  рисунком 3.  Закрыть  отверстия  пластмассовыми  заглушками
в соответствии с рисунком 4, входящими в комплект поставки.

ВНИМАНИЕ! Если при извлечении винтов пластмассовые

втулки  остались  внутри  машины  и  их  не  удалось  вынуть,
следует  снять  заднюю  панель  в  соответствии  с  рисунком 4
с  помощью  крестообразной  отвертки  и  достать  их.  Панель
установить на место.

Винты, шайбы в сборе со втулками следует сохранить для воз-

можной транспортировки машины в будущем.

ВНИМАНИЕ!  Во  избежание  возможного  повреждения

корпуса не включайте машину с установленными блокиро-
вочными винтами, резиновыми и пластмассовыми втулками.

3.2 УСТАНОВКА МАШИНЫ
3.2.1

 Машина должна устанавливаться на прочную, ровную,

чистую и сухую поверхность. Мягкое покрытие пола (ковер, покры-
тие на пенополиуретановой основе и др.) способствует вибрации
и ухудшению вентиляции машины.

На  деревянный  пол  машину  следует  устанавливать,  пред-

варительно прочно прикрепив к полу плиту из древесных мате-
риалов толщиной не менее 15 мм. Для повышения устойчивости
машины в процессе работы на деревянном полу рекомендуется
устанавливать ее в углу помещения.

3.2.2

  Машину  выставить  по  уровню  строго  горизонтально,

выворачивая или вворачивая прежде всего передние регулиру-
емые опоры в соответствии с рисунком 5: гаечным ключом 17 мм
ослабить  контргайки  на  опорах,  отрегулировать  высоту  опор,
зажать контргайки. Неправильная установка машины по уровню
или недостаточная затяжка контргаек впоследствии может стать
источником вибрации и повышенного шума при работе машины.

ВНИМАНИЕ!  Для  обеспечения  максимальной  устойчи-

вости  машины  выворачивание  опор  должно  быть  мини-
мальным.

3.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

ВНИМАНИЕ! Машина должна быть заземлена.

3.3.1

Машина  должна  подключаться  к  электрической  сети

через отдельную двухполюсную розетку с контактом заземления,
допустимый  ток  которой  не  менее  16  А.  К  розетке  должен  быть
подведен  трехпроводной  кабель  с  медными  жилами  сечением
не менее 1,5 мм

2

 или алюминиевыми жилами сечением не менее

2,5 мм

2

, подключенный через отдельное автоматическое устрой-

ство защиты электрической сети, рассчитанное на максимальный
ток (ток срабатывания) 16 А и ток утечки 30 мА.

Если  розетка  не  имеет  подводки  указанного  кабеля,  уста-

новленного  автоматического  устройства  защиты  или  удалена
от  места  установки  машины,  необходимо  провести  доработку
электрической  сети  и  монтаж  автоматического  устройства  за-
щиты, розетки. Работы по вышеуказанным требованиям должны
быть выполнены квалифицированным персоналом.

ЗАПРЕЩАЕТСЯ

заземление  прокладывать  отдельным  про-

водом  от  газового,  отопительного,  водопроводного  или  канали-
зационного оборудования.

ВНИМАНИЕ! Изготовитель (продавец) не несет ответствен-

ности  за  причиненный  ущерб  здоровью  и  собственности,

если  он  вызван  несоблюдением  указанных  требований  к

подключению.

3.4 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ И КАНАЛИЗАЦИИ

3.4.1

  Машина  подключается  только  к  сети  холодного  водо-

снабжения  через  кран  подачи  воды  с  резьбовым  патрубком
3/4 дюйма.

3.4.2

Перед подключением машины к водопроводу следует:

— открыть водопроводный кран и дать стечь воде, чтобы смыть

из труб загрязнения в виде песка и ржавчины;

—

проверить  чистоту  фильтра  в  наливном  шланге  в  соответ-

ствии с рисунком 6 или в наливном шланге с защитной системой
в соответствии с рисунком 7 (в зависимости от комплектации);

— присоединить наливной шланг к резьбовому патрубку крана

подачи воды в соответствии с рисунком 6 или 7 и к машине в со-
ответствии с рисунком 8, туго затянув гайки рукой.

3.4.3

 Во время стирки кран подачи воды должен быть полно-

стью открыт в соответствии с рисунком 9.

3.4.4

  Сливной  шланг  в  соответствии  с  рисунком  10  должен

находиться на высоте от 60 до 90 см от уровня пола. Не следует
извлекать шланг из кронштейнов или удалять кронштейны крепле-
ния шланга с задней стенки машины. При несоблюдении данных
требований работоспособность машины будет нарушена.

3.4.5

 Для слива воды непосредственно в канализацию сливной

шланг  машины  устанавливается  выше  колена  стока  (сифона)  в
канализационную трубу с внутренним диаметром не менее 40 мм
во избежание обратного засасывания сточной воды в машину.

Сливной шланг может подключаться непосредственно к сифону

с патрубком в соответствии с рисунком 11.

3.4.6

  При  сливе  воды  в  мойку  или  ванну  шланг  в  соответ-

ствии  с  рисунком  12  необходимо  закрепить  в  месте  перегиба
специальным  кронштейном,  входящим  в  комплект  поставки
машины. Шланг не должен быть погружен в воду.

ВНИМАНИЕ!  Наливной  и  сливной  шланги  после  под-

ключения к водопроводу и канализации не должны быть
перегнуты или сдавлены.

3.4.7

 После подключения машины к водопроводу и канализа-

ции следует проверить герметичность соединений шлангов — места
соединений должны быть сухими.

4   П Е Р В О Е   В К Л Ю Ч Е Н И Е

4.1 ПЕРВАЯ СТИРКА
4.1.1

  Каждая  машина  проходит  испытания  у  изготовителя,

поэтому в машине может быть небольшое количество воды. Для

Рисунок 3

Рисунок 4

панель

винт

втулка

резиновая

втулка

пластмассовая

заглушка

шайба
