13-1.
Установка
водозаборного шланга
-
Стандартный смеситель
1
Перекройте кран подачи воды
.
2
Снимите кран
.
3
Установите
адаптер
.
4
На
адаптере
находится
ответвитель подключения водозаборного
шланга
.
✳
При подключении адаптера используйте специальные
средства
герметизации соединений (лента
Фум, например, и т.п.
).
✳
После
установки машины проверьте, не
образуются ли протечки
.
►
Для
установки необходим зазор в
70
см спереди и
22
см по вертикали. Пожалуйста, внимательно прочитайте данную инструкцию
перед началом установки
.
►
Рекомендуем обратиться в авторизованный сервисный центр для
установки стиральной машинки
.
Перед установкой проверьте
соседние
зазоры во избежание проблем при установке или открывании дверцы
.
Верх
Верх

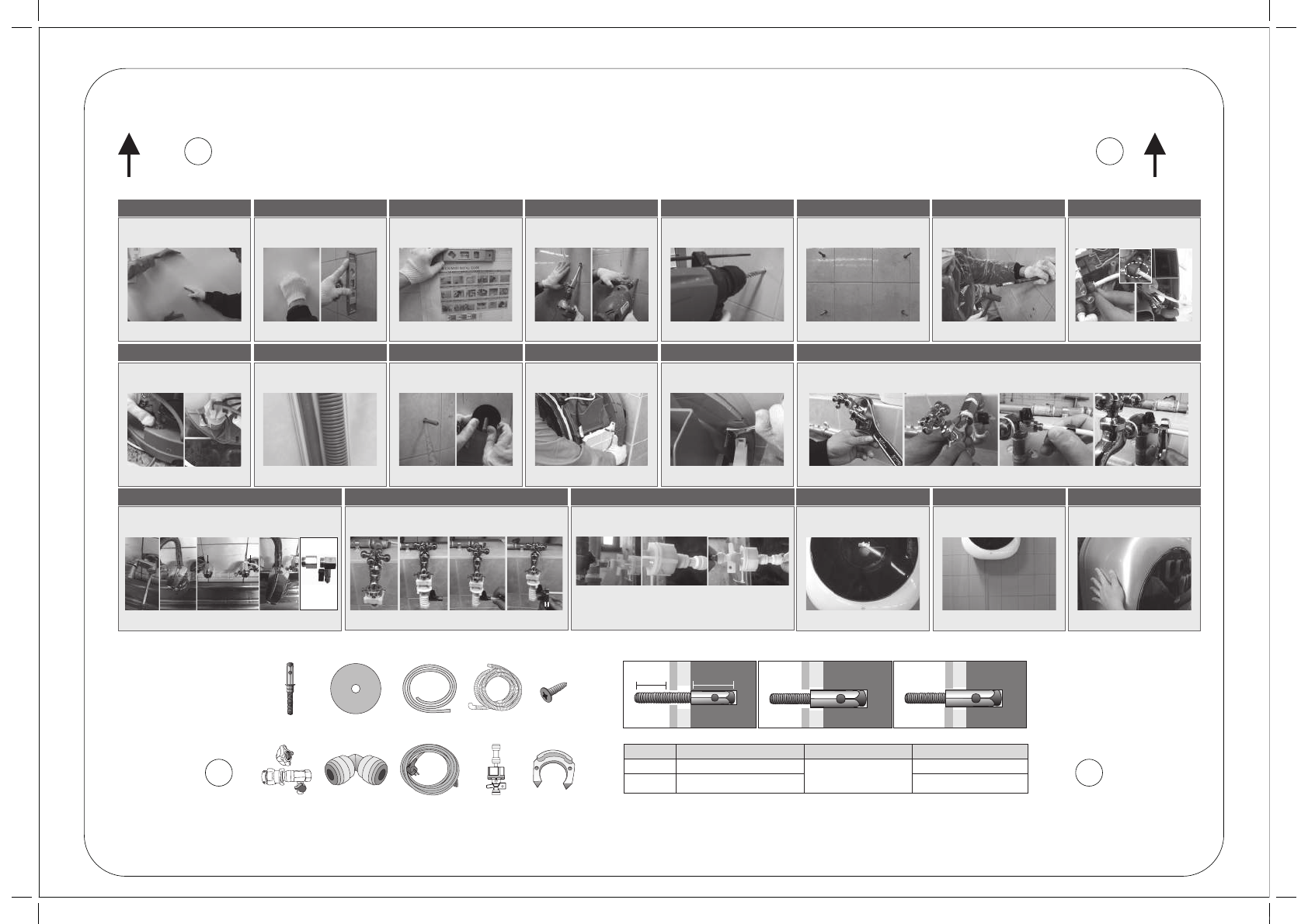

Руководство по установке
✳
Анкеры должны быть зафиксированы в несущей стене
Тип стены
Глубина отверстия
Диаметр фрезы
Диаметр отверстия в кафеле
Бетон
45мм
Ø14мм
-
Кафель
Толщина стены между кафелем и
несущей стеной + 45 мм
Ø15мм
Неправильная установка
1
Неправильная установка
2
Правильная установка
45
мм
75
мм или длиннее
✳
Установка должна
производиться
только на
несущей стене
Аксессуары
Анкерный болт
Прокладка
Водозаборный
шланг
Сливно
шланг
Фильтр поступающей
воды (опция
)
Зажим
Адаптер
Переходник
Шнур питания
1
. Определите место установки
-
Обсудите
с
владельцем стиральной машины
место
установки
.
✳
Наиболее
удобное положение
для установки
-
на
уровне груди
✳
Рядом с местом установки стиральной машины должен
располагаться водопровод, слив и сетевая розетка
.
3 .
Закрепите на
стене прилагаемый лист установки
-
С помощью
уровня определите
горизонтальное
положение
установочного
листа
на
стене
.
-
Закрепите
установочный
лист
на стене и наметьте
места
для отверстий
.
✳
Установочный лист
удобно использовать
для наглядного
представления размеров стиральной машины, т.к. установочный
лист
и
стиральная машина имеют
одинаковые
размеры
.
4-2
. Просверлите
отверстия в несущей стене
-
Сверлите
отверстие перпендикулярно
стене
✳
Соблюдайте
диаметр и глубину
отверстия
.
✳
Очистите
отверстие
.
5.
Вставьте
анкеры
(4
шт
)
-
Вставьте
анкеры в
отверстия
.
-
Анкеры входят
в
комплект поставки
.
✳
Вставьте
анкеры в
отверстия до упора
.
✳
Убедитесь, что
анкер
выходит из
стены более, чем на
75
мм
.
2
. Проверьте
стену
-
Постучите по
стене, чтобы проверить
наличие
пустот
внутри и облицовки в
виде
сухой
штукатурки
.
✳
Устанавливайте
стиральную машину
на
ровной
поверхности
.
4-1
. Просверлите
отверстия в кафеле
-
Сделайте
насечки на
кафеле
в местах
отметок
.
-
Сверлите перпендикулярно поверхности стены
.
✳
Не сверлите
отверстия близко к краю плитки
✳
Не сверлите
отверстия прямо под
трубой
6.
Зафиксируйте
анкерные
крышки
-
Зафиксируйте
анкерные крышки с помощью
анкерного молотка
.
✳
Если после фиксации анкера
в
стене
анкерная крышка
выступает
над поверхностью
стены, переустановите
анкер
.
15.
Укладка
шлангов и шнура питания
-
Уложите
водозаборный и сливной шланги
шнур питания с помощью
молдингов
.
✳
Перед
закреплением декоративной накладки и направляющей
протрите место крепления чистой сухой тряпочкой
.
16 .
Монтаж крышки корпуса
-
Наденьте крышку и зафиксируйте
ее болтами
сверху и снизу
.
✳
Проверьте правильность подсоединения крышки к
корпусу,
нет
ли больших
зазоров
.
14
. Пробный запуск
-
Проведите пробный запуск, чтобы проверить
наличие протечек или неисправностей
.
12.
Зафиксируйте
положение
стиральной машины
-
Наденьте плоскую
шайбу
(1
шт
.)
, затем пружинную
шайбу
(1
шт
.).
Далее
заверните
стандартную
гайку
(1
шт
.)
, а
затем фиксирующую
(1
шт
.).
-
Закрепите
гайку
ключом Ф
14.
✳
Во избежание повреждения машины и поверхности стены
не
закручивайте
гайку слишком
туго
.
✳
Монтажная гайка
должна быть прочно
закручена
.
8
. Подсоедините
шнур питания
-
Вытяните
шнур питания в
соответствии с пожеланиями
владельца
стиральной машины
(
по
направлению
вверх или
вниз)
.
-
Закрепите
соединитель и зафиксируйте
заземляющий провод
.
✳
Зафиксируйте
направленный вверх провод
зажимами
.
✳
Закрепите
заземляющий провод
заземляющими болтами
.
✳
Не
заземляйте
несколько
заземляющих проводов
в
одном месте
.
9.
Раскладка
шлангов
-
Протяните
шланги в
отверстие
.
✳
Проследите
за
тем, чтобы шланги не
оказались
зажаты
между
стеной и стиральной машиной
.
11.
Крепеж стиральной машины
-
Закрепите
стиральную машину
на стене
так,
чтобы между стеной и устройством не было
слишком большого
зазора
.
10.
Ввод химического анкера и
установка
амортизационных
прокладок
-
Установите
амортизационные прокладки
вокруг установленных
анкеров
.
-
Прикрепите прокладки к стене
.
13-2.
Установка
водозаборного шланга
-
раковина
,
душ
1
Перекройте кран подачи воды
2
Снимите кран
.
3
Установите
адаптер
(
установите
соответствующие
адаптеры для кранов
с
холодной и горячей водой
)
4
На
адаптере
находится ответвитель
для подключения шланга подачи воды
Горячая
вода
Холодная
вода
[Для
горячей
воды
]
<
Дополнительные
аксессуары>
[Для
холодной
воды]
13-3
Установка
водозаборного шланга
-Скрытый водопровод или
водопровод старого образца
①
Установите
насадку
AS (
пропустите
этот
шаг при подключении к водопроводу старого
образца
)
②
Установите
разветвитель
③
Подсоедините
шланг
✳
Проверьте
шланг на
наличие утечек
13-4.
Установка
фильтра
поступающей воды
(
опция
)
①
Установите переходник в
ответвитель
адаптера
.
②
Установите переходник
③
Подключите
водозаборный шланг к переходнику
.
✳
Прим. Подачи воды не
будет, если фильтр
воды будет
установлен
не
той стороной
.
7
. Подсоедините
водозаборный и
сливной шланги
-
Вы можете
снять крышку
корпуса
с
машинки, выкрутив
4
винта
с
верхней и нижней части
корпуса
.
-
Проложите
водозаборный
шланг к заливному
клапану и затем подключите к нему
.
-
Аккуратно
вставьте
водозаборный шланг в фиксирующий коннектор
в
заливном
клапане
.
-
Подсоедините
сливной шланг к сливному
клапану, для этого
наденьте
основание
сливного
шланга
на
втулку, со
стороны задней части машинки и зафиксируйте
зажимом
.
✳
Во избежание
протечек правильно
подсоедините
шланги
.
✳
После подсоединения
выведите
водозаборный и сливной
шланги через
отверстие
в
корпусе
стиральной машинки
.
Кафель Бетон
Кафель Бетон
Кафель Бетон
Несущая
стена
Несущая
стена
Несущая
стена
