9

На  деревянный  пол  машину  следует  устанавливать,  предва-

рительно  прочно  прикрепив  к  полу  плиту  из  древесных  матери-

алов  толщиной  не  менее  15  мм.  Для  повышения  устойчивости

машины  в  процессе  работы  на  деревянном  полу  рекомендуется

устанавливать ее в углу помещения.

4.2.2

 Машину выставить по уровню строго горизонтально, вы-

ворачивая или вворачивая регулируемые опоры 2 в соответствии

с  рисунком  1:  гаечным  ключом  ослабить  контргайки  на  опорах,

отрегулировать  высоту  опор,  зажать  контргайки  в  соответствии  с

рисунком  8.  Неправильная  установка  по  уровню  и  недостаточная

затяжка  контргаек  впоследствии  может  привести  к  повреждению

машины.

4.3 ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Подключение  машины  к  электрической  сети,  в  целях  обе-

спечения  нормальной  и  безопасной  работы,  должен  выполнить

только  квалифицированный  механик,  который  при  необходи-

мости  выполнит  доработку  или  замену  электрической  розетки  с

подведением контура заземления (см. 1.4).

4.4 ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ И КАНАЛИЗАЦИИ

4.4.1

  Машина  подключается  только  к  сети  холодного  водо-

снабжения  через  кран  подачи  воды  с  резьбовым  патрубком

3/4  дюйма.

4.4.2

Перед  подключением  машины  к  водопроводу  следует

открыть кран и дать стечь воде, чтобы смыть из труб загрязнения

в виде песка и ржавчины.

4.4.3

  Наливной  шланг  присоединить  к  резьбовому  патрубку

крана подачи воды, положив между краном и шлангом фильтр-

шайбу 1 в соответствии с рисунком 9, и к электроклапану маши-

ны 1 в соответствии с рисунком 10, туго затянув гайки рукой.

4.4.4

 Во время стирки кран подачи воды должен быть полнос-

тью открыт в соответствии с рисунком 11.

4.4.5

  Сливной  шланг  в  соответствии  с  рисунком  12  должен

находиться на высоте не менее 60 см и не более 90 см от уровня

пола.  При  несоблюдении  данного  требования  машина  работать

не будет.

4.4.6

  Для  слива  воды  непосредственно  в  канализацию  слив-

ной  шланг  машины  устанавливается  выше  колена  стока  (сифо-

на) в канализационную трубу с внутренним диаметром не менее

40 мм, чтобы не произошло обратное засасывание сточной воды

в машину.

Сливной шланг может подключаться непосредственно к сифо-

ну в соответствии с рисунком 13, если в сифоне есть патрубок для

его подключения.

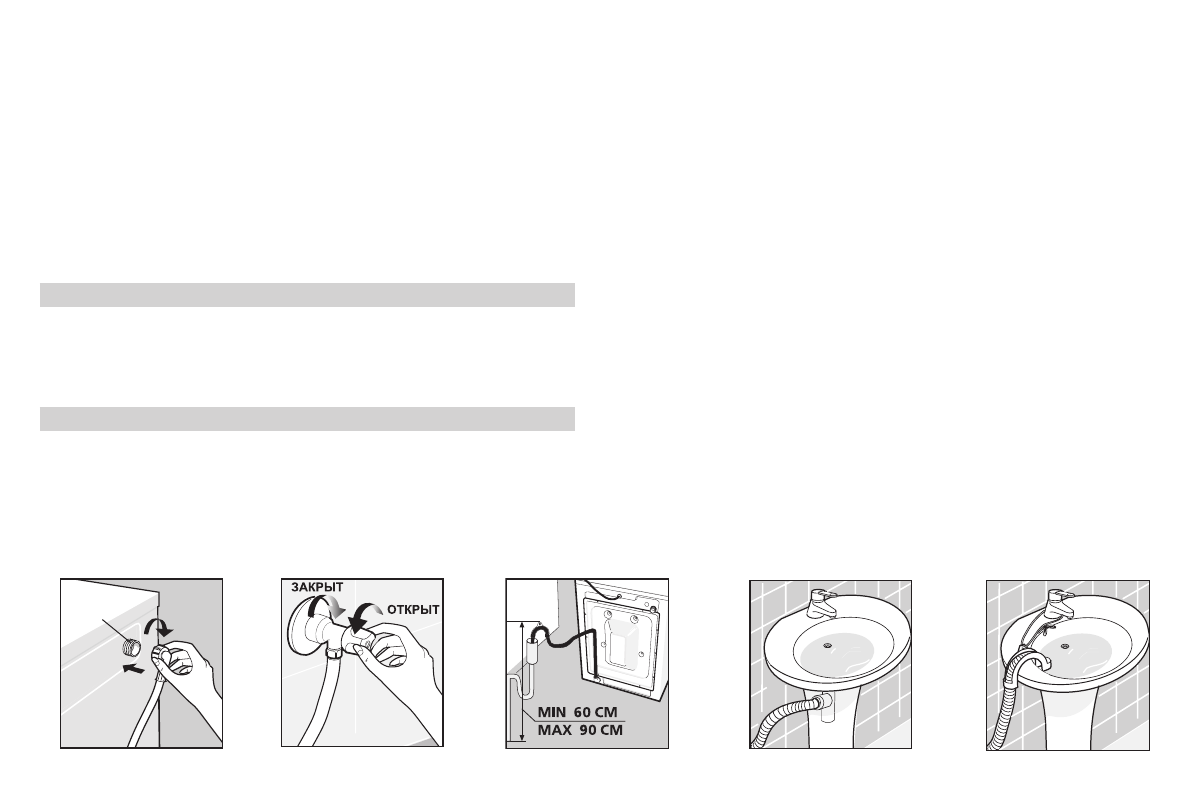

Рисунок 10

Рисунок 11

Рисунок 12

Рисунок 14

Рисунок 13

1
