21

KAZ

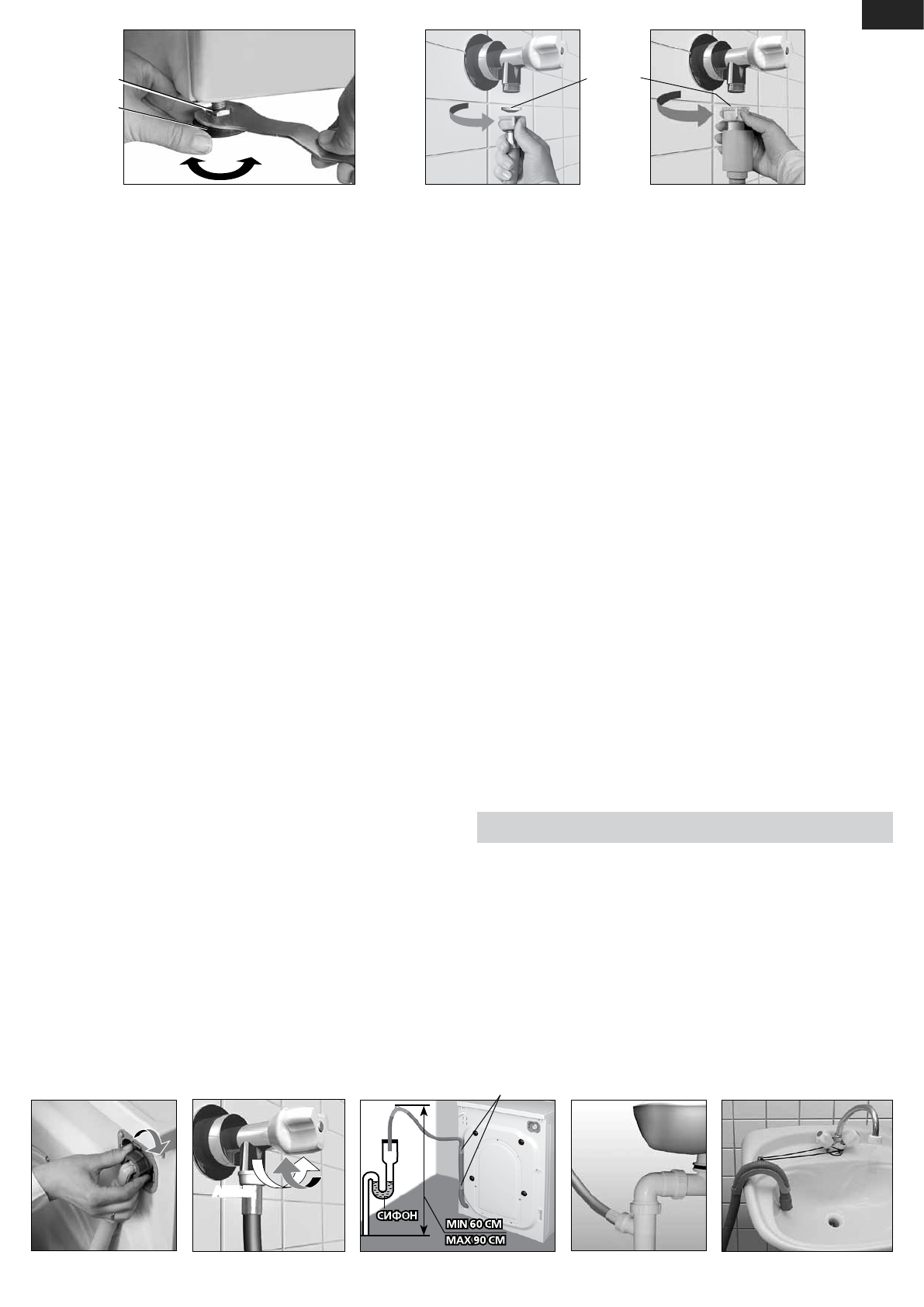

5 сурет

контргайка

8 сурет

9 сурет

АШЫҚ

ЖАБЫҚ

7 сурет

6 сурет

10 сурет

12 сурет

11 сурет

тіреу

сүзгі

алмаған болса, крес тәрізі бұрағышпен 4-суретке сәйкес артқы

панелді шешіп алып, оларды алу қажет. Панельді қайта орнына

орнатыңыз.

Бұрандаларды, жинақтағы шайбаларды төлкелермен бірге ма

-

шинаны тасымалдау үшін сақтап қойыңыз.

НАЗАР АУДАРЫҢЫЗ! Корпусты бұзып алмас үшін блоктай-

тын бұрандалары, резеңкелі және пластмассалы төлкелері бар

машинаны қоспаңыз.

3.2 МАШИНАНЫ ОРНАТУ

3.2.1

 Машина берік, тегіс, таза және құрғақ беткі қабатқа орнатылу

керек. еденнің жұмсақ жамылғысы (кілем, пенополиуретан негізіндегі
жамылғы және т.б.) дірілге және машинаның желдетілуінің нашарла

-

уына ықпал етеді.

Ағаш еденге машинаны алдын-ала қалыңдығы 15 мм кем емес

ағаш материалдардан жасалған плитаны еденге нық бекіте отырып
орнатқан  жөн.  Ағаш  еденде  жұмыс  істеу  барысында  машинаның
тұрақтылығын  арттыру  үшін  оны  жайдың  бұрышына  орнат у
ұсынылады.

3.2.2

Машинаны  5-суретке  сәйкес  ең  алдымен  реттелмелі

тіректерін  айналдыру  немесе  домалату  арқылы  деңгей  бойынша
қатаң көлденең күйінде қойыңыз: сомын кілтімен тіректеріндегі кон

-

трсомындарын  босатып,  тірек  биіктіктерін  реттеңіз,  сомындарды
қысыңыз. Машинаны деңгей бойынша дұрыс орнатпау  немесе кон

-

трсомындарды жеткіліксіз қысу салдарынан машина жұмысы кезінде
дірілдеу немесе жоғары шудың шығу көзі болуы мүмкін.

Н А З А Р   А У Д А Р Ы Ң Ы З !   М а ш и н а н ы ң   м а к с и м а л д ы

тұрақтылығын қамтамасыз ету үшін тіреулерді айналдыру мак-

сималды болуы тиіс.

3.3 ЭЛЕКТР ЖЕЛІСІНЕ ҚОСУ

НАЗАР АУДАРЫҢЫЗ! Машина жерге қосылған болуы тиіс.

3.3.1

  Машина  электр  желісіне  жерге  қосу  түйіспесі  бар  бөлек

тұрған екі полюсті розетка арқылы қосылуы тиіс. Рұқсат етілетін ток
16  А  кем  емес.  Розеткаға  қимасы  1,5 мм

2

  кем  емес  мыс  желілі  не

-

месе қимасы 2,5 мм

2

 кем емес алюминий желілі үш сымды кабель

жүргізілуі тиіс. Фазалық сым электр желісін қорғаудың бөлек тұрған
автоматты құрылғысы арқылы қосылуы қажет. Құрылғы іске қосылу
уақыты 0,1 с артық емес және қысқа тұйықталу тогы 30 мА 16 А (іске
қосылу тогы) ең жоғары токқа есептелген.

егер розеткаға көрсетілген кабель қосылмаған болса немесе ма

-

шинаны орнату орнынан қашық болса, электр желіні жетілдіру және
розетканы  монтаждауды  орындау  қажет.  Электр  желіні  жетілдіру
және розетканы монтаждау бойынша жұмыстарды білікті персонал
орындауы тиіс.

Жерге  қосуды  газ,  жылыту,  су  құбыры  немесе  кәріз  жүйесінің

жеке сымымен салуға

ТЫЙЫМ САЛЫНАДЫ

.

НАЗАР  АУРАДЫҢЫЗ!  Өндіруші  (сатушы)  егер  олар  қосуға

қойылатын көрсетілген талаптарды сақтамаумен байланысты

туындаған болса, денсаулыққа және жеке меншікке келтірілген

зиян үшін жауапкершілік жүктемейді.

3.4 СУҚҰБЫРЫНА ЖƏНЕ КАНАЛИЗАЦИЯҒА ҚОСУ

3.4.1

 Машина 3/4 дюйм бұрандалы келтеқұбыры бар су жіберу

краны арқылы тек суық сумен қамту желісіне қосылады.

3.4.2

Машинаны суқұбырына қосар алдында жөн:

— суқұбыр кранын ашу және құбырдағы құм және тот түріндегі

ластануларды шаю үшін суды ағызу;

— 6  суретке  сәйкес  құйылу  шлангындағы  немесе  7  суретке

сәйкес  қорғау  жүйесі  бар  құйылу  шлангындағы  (жиынтықтылауға

байланысты) сүзгінің тазалығын тексеру керек;

— құю шлангін гайкаларды қолмен нығыз тарта отырып, 6 немесе

7 суретпен сәйкес суды жіберу кранының бұрандалы келтеқұбырына

және 8 суретпен сәйкес машинаға қосу.

3.4.3

  Жуу  кезінде  су  жіберу  краны  9  суретпен  сәйкес  толық

ашылған болуы тиіс.

3.4.4

 10-суретке сәйкес ағызғыш құбыршек еден деңгейінен 60 ба

-

стап 90 см дейін биіктікте болу тиіс. Кронштейндерлен  құбыршектерді

алып  шығуға  немесе  машинаның  артқы  қабырғасынан  құбыршекті

бекіту  кронштейндерін  алып  тастауға  болмайды.  Осы  талаптарды

сақтамаған  кезде  машинаның  жұмысқа  жарамдылығы  бұзылатын

болады.

3.4.5

 Суды тікелей канализацияға төг у үшін машинаның төг у

шлангі  ағынды  судың  артқа  машинаға  сорылуының  алдын  алу

үшін ішкі диаметрі 40 мм кем емес канализация құбырының суағар

(сифон) буынынан жоғары орнатылады.

төгу шлангі 11 суретпен сәйкес тікелей келтеқұбыры бар сифонға

қосыла алады.

3.4.6

  Суды  қол  жуғышқа  немесе  ваннаға  төгу  кезінде  шлангіні

12  суретпен  сәйкес  иілген  орында  машинаны  жеткізу  жиынтығына

кіретін арнайы кронштейнмен бекіту қажет.

НАЗАР  АУДАРЫҢЫЗ!  Суқұбырына  және  канализацияға

қосылғаннан кейін құю және төгу шлангтері бүгілмеген немесе

қысылмаған болулары тиіс.

3.4.7

  Машина  суқұбырына  және  канализацияға  қосылғаннан

кейін шлангтер қосылыстарының герметикалылығын тексерген жөн —

қосылыс орындары құрғақ болуы тиіс.

4   А Л Ғ А Ш Қ Ы   Қ О С У

4.1 АЛҒАШҚЫ ЖУУ

4.1.1

 Әрбір машина өндірушінің сынақтарынан өтеді, сондықтан

машинада судың аз мөлшері болуы мүмкін. Машинаның ішін тазарту

және сынақтардан кейін қалған суды жою үшін алғашқы жууды киімді

жүктеусіз орындау қажет.

4.1.2

 Алғашқы жуу «ХЛОПОК» бағдарламасын және 90

0

С тем

-

пературасын орната отырып орындалады (қосымшаны қар.).

НАЗАР  АУДАРЫҢЫЗ!  Алғашқы  жуу  кезінде  тартпаның  2

бөлімшесіне 14,15 суреттермен сәйкес жуғыш құрал өндірушісінің

ұсыныстарын ескере отырып, киімнің максималды жүктемесіге

арналған жуғыш құрал нормасының жартысын салу.

4.2 ЖУУДЫ БАСТАР АЛДЫНДАҒЫ ЖАЛПЫ ҰСЫНЫСТАР

4.2.1

 Машинаны қосар алдында суқұбыр кранын ашу қажет және

кронштейн
