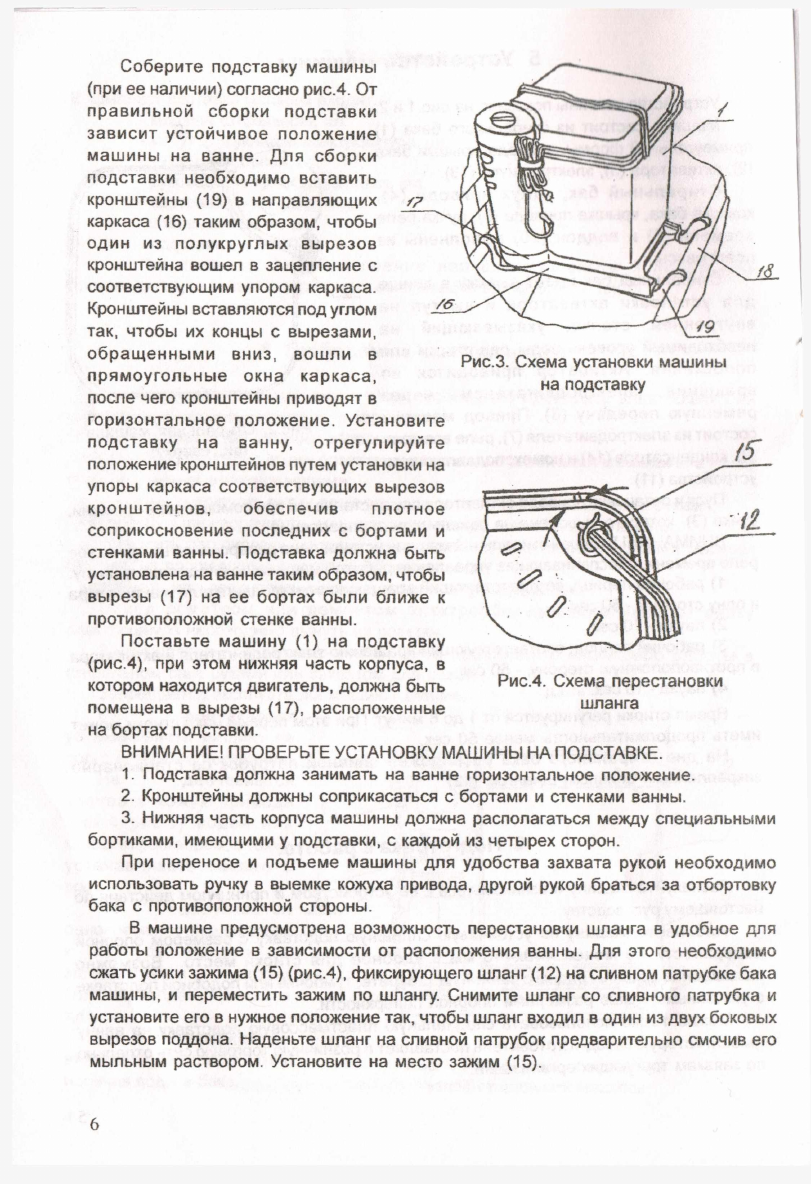

Рис.З.  Схема установки машины

на подставку

/5"

Соберите  подставку  машины

(при ее наличии) согласно рис.4. От
правильной  сборки  подставки
зависит  устойчивое  положение
машины  на  ванне.  Для  сборки
подставки  необходимо  вставить
кронштейны  (19)  в  направляющих
каркаса  (16)  таким  образом,  чтобы

один  из  полукруглых  вырезов

кронштейна  вошел  в  зацепление  с
соответствующим  упором  каркаса.
Кронштейны вставляются под углом

так,  чтобы  их  концы  с  вырезами,

обращенными  вниз,  вошли  в
прямоугольные  окна  каркаса,

после чего кронштейны  приводят в
горизонтальное  положение.  Установите

подставку  на  ванну,  отрегулируйте
положение кронштейнов путем установки на
упоры  каркаса  соответствующих  вырезов
кронштейнов,

обеспечив

плотное

соприкосновение  последних  с  бортами  и
стенками  ванны.  Подставка  должна  быть
установлена на ванне таким образом, чтобы

вырезы  (17)  на  ее  бортах  были  ближе  к

противоположной  стенке  ванны.

Поставьте  машину  (1)  на  подставку

(рис.4),  при  этом  нижняя  часть  корпуса,  в

котором находится двигатель, должна быть

помещена  в  вырезы  (17),  расположенные

на бортах подставки.

ВНИМАНИЕ! ПРОВЕРЬТЕ УСТАНОВКУ МАШИНЫ НА ПОДСТАВКЕ.

1.  Подставка  должна  занимать  на  ванне  горизонтальное  положение.

2.  Кронштейны должны  соприкасаться  с бортами  и  стенками  ванны.

3.  Нижняя  часть  корпуса  машины должна  распопагаться  между  специальными

бортиками,  имеющими у подставки,  с каждой  из четырех сторон.

При  переносе  и  подъеме  машины  для  удобства  захвата  рукой  необходимо

использовать  ручку  в  выемке  кожуха  привода,  другой  рукой  браться  за  отбортовку

бака  с  противоположной  стороны.

В  машине  предусмотрена  возможность  перестановки  шланга  в  удобное  для

работы  положение  в  зависимости  от  расположения  ванны.  Для  этого  необходимо
сжать усики зажима (15) (рис.4), фиксирующего шланг (12) на сливном патрубке бака

машины,  и  переместить  зажим  по  шлангу.  Снимите  шланг  со  сливного  патрубка  и

установите его в нужное положение так, чтобы шланг входил в один из двух боковых

вырезов поддона.  Наденьте шланг на сливной  патрубок предварительно смочив его

мыльным  раствором.  Установите  на  место  зажим  (15).

Рис.4.  Схема  перестановки

шланга

6
