18

Модели

СПН

-

3600,  СПН

-

5400,  СПН

-

8300,  СПН

-13500

оборудованы

LCD-

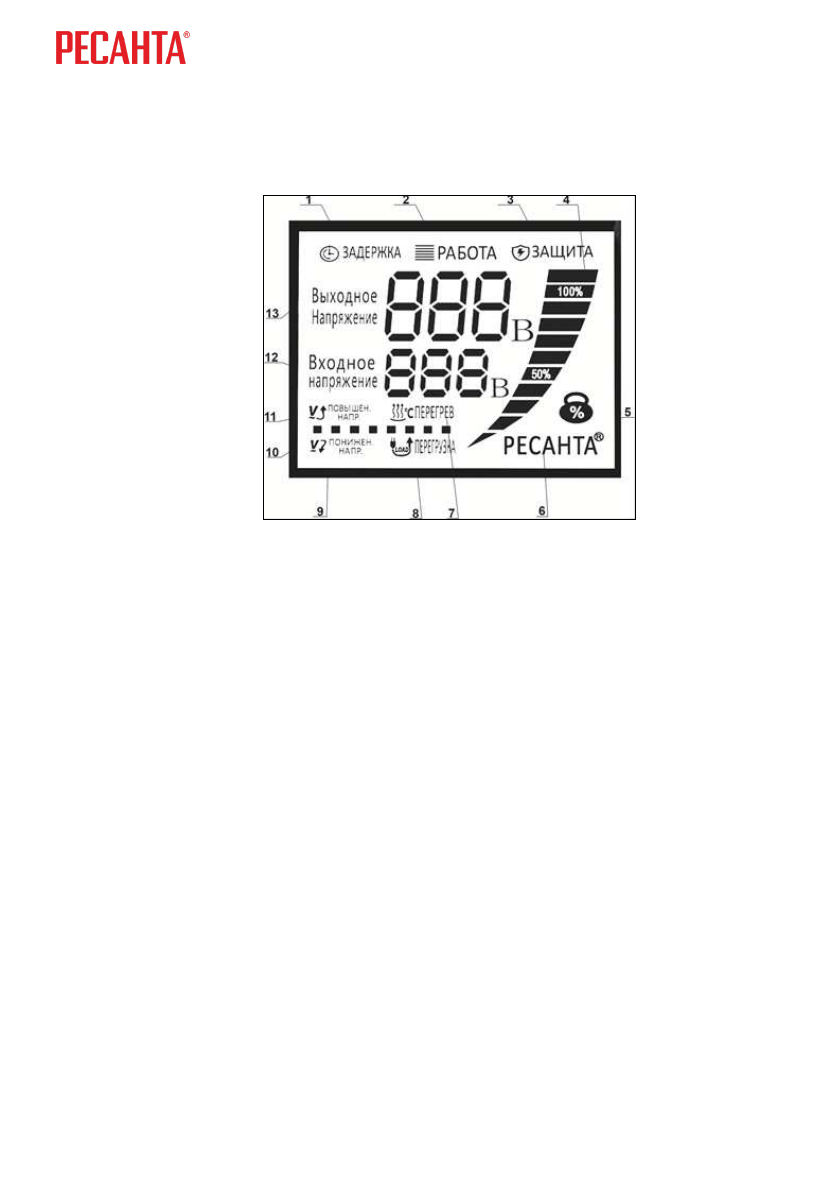

дисплеями. Ниже на рисунке представлено схематичное изображение

дисплея  с  указанием  всех  индикаторов,  реальный  вид  дисплея  может

отличаться.

Рис. 7. Дисплей

Описание  индикаторов дисплея

1.

Задержка

-

индикатор  активен  при  включении  стабилизатора  и  при

срабатывании  одной  из  защит,  (низкое/высокое  напряжение,  перегрев,

перегрузка). Дополнительно на дисплее отображается обратный отсчет

времени задержки.

2.

Работа

-

индикатор активен постоянно при включенном устройстве.

3.

Защита

-

индикатор активен при срабатывании одной из защит.

4.

Индикатор нагрузки

-

изменяется пропорционально току нагрузки.

5.

Гиря

-

часть индикатора нагрузки

-

индикатор активен постоянно при

включенном  устройстве.  В  случае  перегрузки  данный  значек  будет

«моргать».

6.

Ресанта  –

индикатор  появляется  при  включении  (буква  за  буквой),  и

активен постоянно при включенном устройстве.

7.

Перегрев

-

индикатор активен при срабатывании защиты от перегрева.

8.

Перегрузка

  -

индикатор  активен  при  срабатывании  защиты  от

перегрузки.

9.

Пониженное  напряжение

-

индикатор  активен  при  выходном

напряжении <202В.

10.

Строка  состояния

-

представляет  собой  8  точек.  При  включении

каждая точка соответствует 1 секунде задержки при включении.

11.

Повышенное  напряжение

-

индикатор  активен  при  выходном

напряжении >245В.

12.

Входное напряжение

-

отображает входное напряжение.

13.

Выходное напряжение

-

отображает

выходное напряжение.
