ЦИФРОВОЙ ДИСПЛЕЙ

Стабилизаторы  напряжения  Ресанта  оборудованы

LED

-

дисплеями.

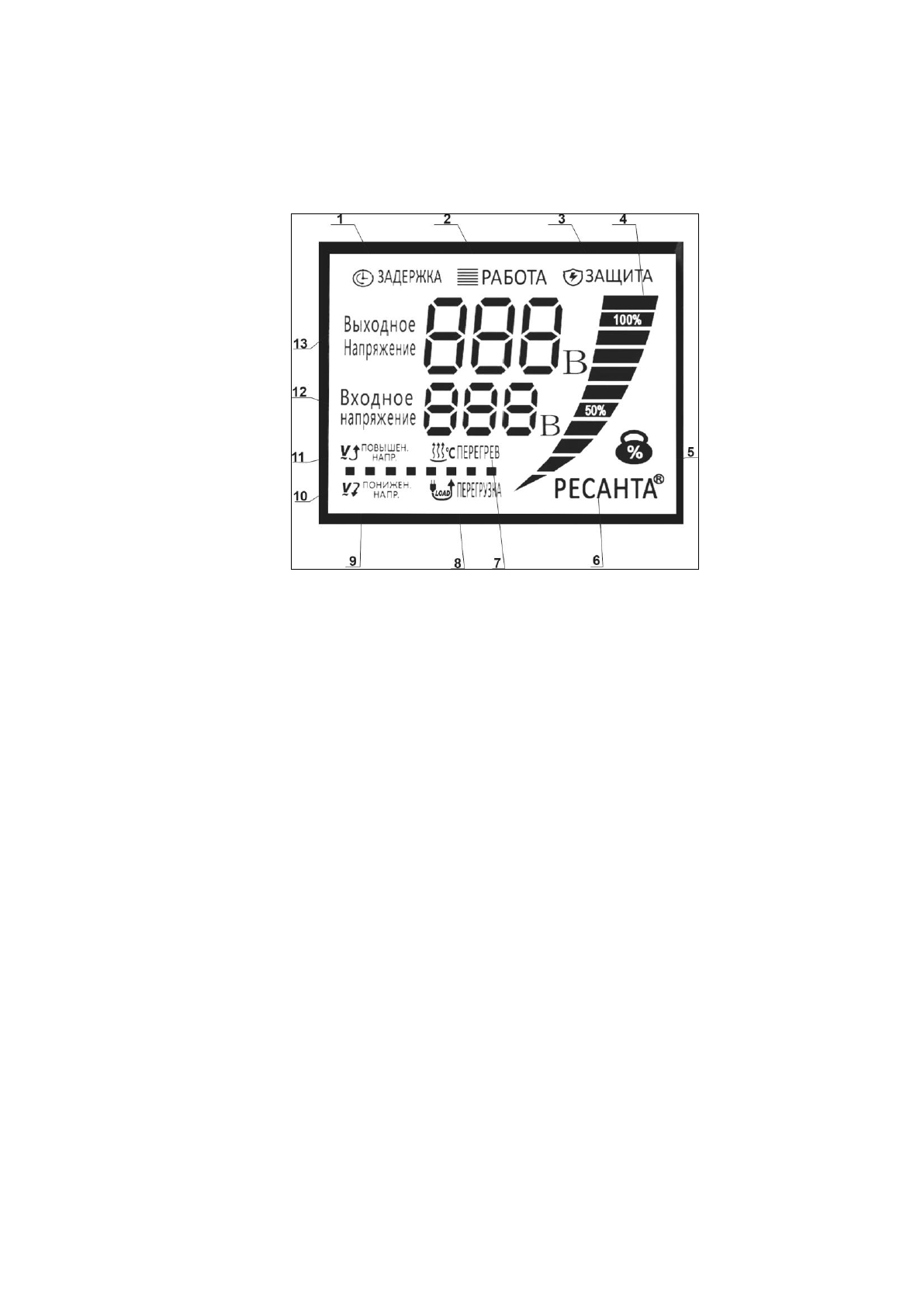

Ниже  на  рисунке  представлено  схематичное  изображение  дисплея  с
указанием всех индикаторов, реальный вид дисплея может отличаться.

Рис. 10. Дисплей

Описание  индикаторов дисплея

1.

Задержка  -

индикатор  активен  при  включении  стабилизатора  и  при

срабатывании  одной  из  защит  (низкое/высокое  напряжение,  перегрев,
перегрузка).  Дополнительно  на  дисплее  отображается  обратный  отсчет
времени задержки.

2.

Работа

-

индикатор активен постоянно при включенном устройстве.

3.

Защита -

индикатор активен при срабатывании одной из защит.

4.

Индикатор нагрузки -

изменяется пропорционально току нагрузки.

5.

Гиря  -    часть  индикатора  нагрузки  -

индикатор  активен  постоянно  при

включенном устройстве.

6.

Ресанта  –

индикатор  появляется  при  включении  (буква  за  буквой),  и

активен постоянно при включенном устройстве.

7.

Перегрев -

индикатор активен при срабатывании защиты от перегрева.

8.

Перегрузка

  -

индикатор  активен  при  срабатывании  защиты  от

перегрузки.

9.

Пониженное  напряжение  -

индикатор  активен  при  выходном

напряжении <202В.

10.

Строка  состояния  -

представляет  собой  8  точек.  При  включении

каждая точка соответствует 1 секунде задержки при включении.

11.

Повышенное  напряжение  -

индикатор  активен  при  выходном

напряжении >245В.

12.

Входное напряжение -

отображает входное напряжение.

13.

Выходное напряжение -

отображает выходное напряжение.
