16
15.

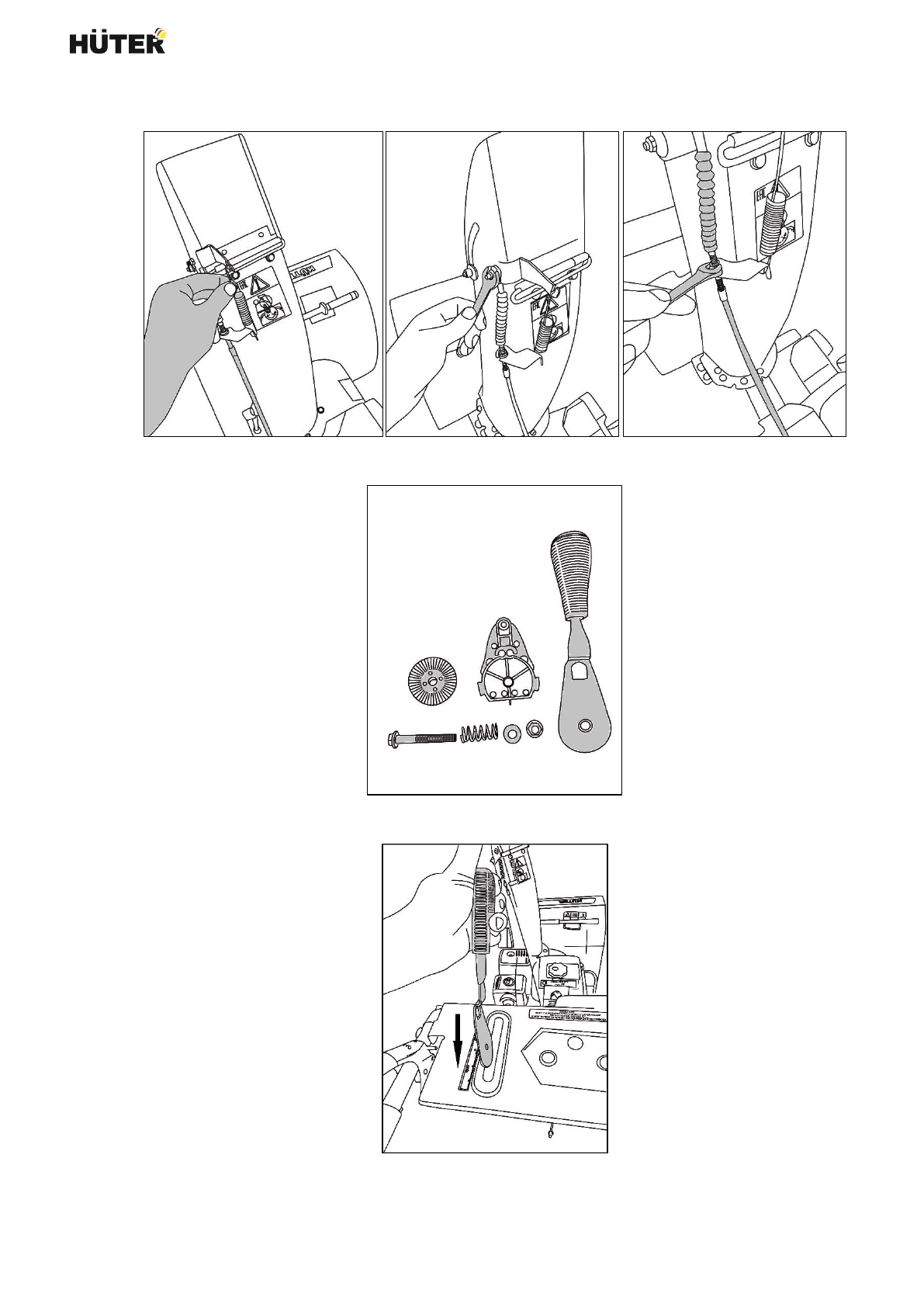

Для некоторых моделей, необходимо установить систему
регулировки высоты выброса снега. Зафиксируйте тросик на желобе.
Рис. 18. Установка тросика
16.
Разберите ручку регулировки угла выброса снега:
Рис. 19. Рукоятка переключения передач
17.
Вставьте рукоятку в отверстие на панели управления
Рис. 20. Установка рукоятки
Содержание
- 4 Оглавление; ПОДГОТОВКА К ЗАПУСКУ, ЗАПУСК, ОСТАНОВКА ДВИГАТЕЛЯ И
- 6 ЗНАКИ БЕЗОПАСНОСТИ; Рычаг привода шнека
- 7 Модель
- 10 СБОРКА; Установите на корпус снегоуборщика нижнюю часть рукоятки; рукоятки управления; Установите верхнюю часть рукоятки на нижнюю.; Рис. 5. Установка верхней рукоятки управления
- 11 Рис. 6. Закрепление верхней рукоятки управления; Закрепите тросы привода шнека и колес на рычагах привода.; Рис. 7. Закрепление верхней рукоятки управления
- 15 Для некоторых моделей установка рычага осуществляется так:; Рис. 16. Установка рычага переключения скоростей; Установите желоб выброса снега на раму и зафиксируйте при помощи
- 18 Рис. 26. Соединение клемм питания панели управления
- 19 Рис. 28. Установка аккумулятора в корпус крышки; Установите аккумулятор в корпусе в штатное место и закрепите; Рис. 29. Установка подключенного аккумулятора на раму
- 20 Установите рычаг поворота желоба выброса снега. Для этого; Рис. 30. Установка передней части рычага поворота желоба; Установите заднюю часть рычага на рукоятку управления и
- 21 Двигатель поставляется без масла; Запуск двигателя
- 23 Откройте крышку розетки и подключите снегоуборщик к сети 220; Рис. 38. Розетка для питания стартера от сети 220 вольт; Включите зажигание, повернув рукоятку рычага в положение «ON»; Рис. 40. Запуск двигателя электростартером
- 24 Запустите снегоуборщик при помощи ключей, для моделей с; Рис. 41. Запуск двигателя электростартером; При желании, можете воспользоваться ручным стартером, для этого; Рис. 42. Запуск двигателя ручным стартером; Откройте воздушную заслонку, когда двигатель нагреется.
- 26 Рис. 47. Регулировка направления выброса снега
- 27 Выключение; При выключении снегоуборщика, вначале отпустите рычаг привода; ЧИСТКА И ХРАНЕНИЕ СНЕГОУБОРЩИКА; После работы снегоуборщик необходимо почистить. Для очистки; Хранение; Опасность взрыва при воспламенении паров бензина.
- 28 ОБСЛУЖИВАНИЕ ДВИГАТЕЛЯ; Таблица. 4. График проведения технического обслуживания
- 29 Неисправность
- 30 ГАРАНТИЯ ИЗГОТОВИТЕЛЯ
- 32 ГАРАНТИЙНЫЙ ТАЛОН; получена в полной комплектации. Претензий к внешнему виду не имею.
- 33 СЕРВИСНЫЕ ЦЕНТРЫ
- 34 Полный актуальный список сервисных центров Вы так же можете
Характеристики
