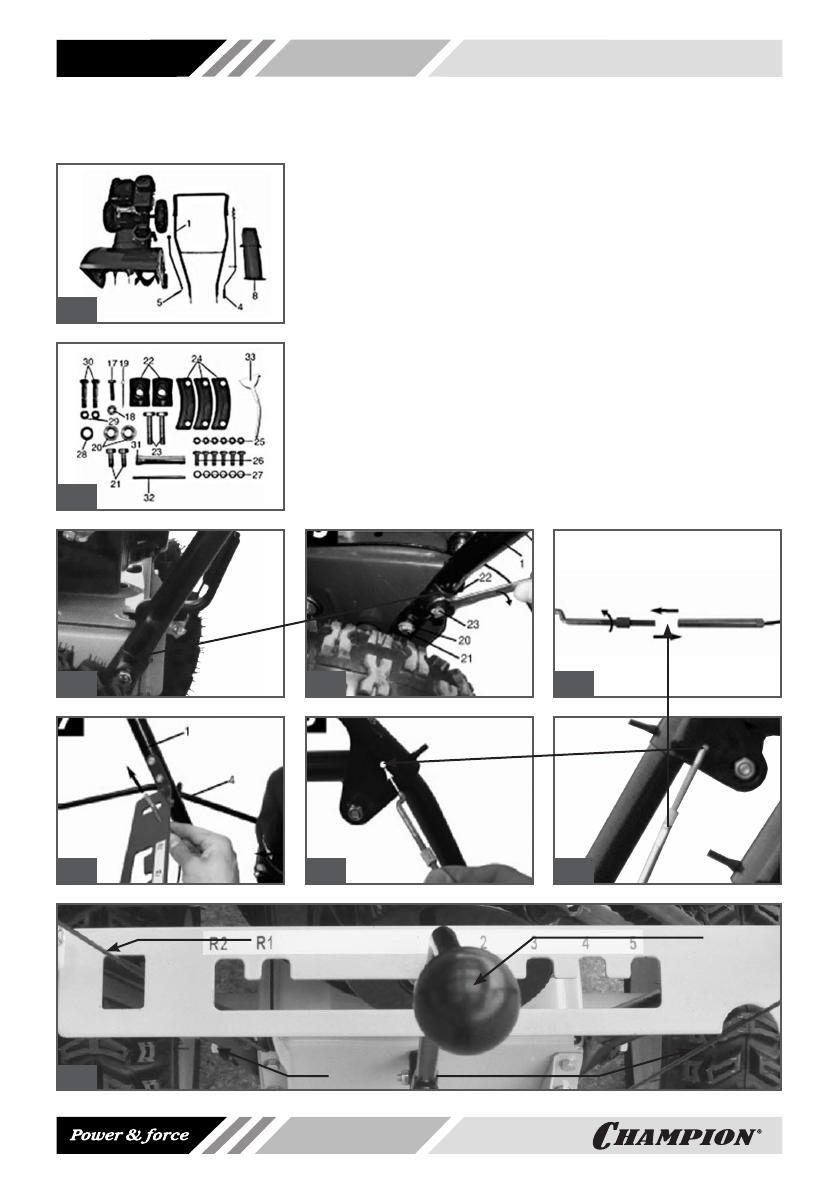

8. СБОРКА
На рисунке 6 (А,Б) показаны крепежные элементы для
сборки снегоотбрасывателя.
1. Установите руль на раму и прикрепите с помощью
болтов и гаек рисунок 7 (В,Г).
2. Подсоедините крючок троса привода шнека, про-
деньте трос через отверстие в площадке и вставь-
те крючок в отверстие в рычаге включения шнека
рисунок 7 (Д,Е,Ж,З).
Правильное положение тросов показано на рисунке 8.
Установите рычаг переключения передач (Рис.8) через
отверстие в площадке и закрепите его, как показано на
рисунке 9 (И,К,Л,М).
Установите направляющий желоб для выброса снега и
закрепите, как показано на Рис.9,10 (Н,О,П).
Вставьте рычаг управления поворота желоба (1) в крон-
штейн (2) Рис.10 (У).
6
а
6
б
7
в
7
г
7
д
7
е
7
ж
7
з
8
Трос включения хода
Рычаг переключения передач
Трос привода шнека
Ролик
