ДЕЙСТВИЕ

РЕЗУЛЬТАТ

НА КРУПНЫХ

И МЕЛКИХ НЕРОВ-

НОСТЯХ

Увеличение уси-
лия демпфирова-
ния хода сжатия

Более жёсткое демп-
фирование сжатия

Уменьшение уси-
лия демпфирова-
ния хода сжатия

Более мягкое демп-
фирование сжатия

Чтобы выполнить рег улировк у, пово -
рачивайте рег улятор, расположенный
на выносном резервуаре амортизато -
ра, по часовой стрелке для увеличения
усилия демпфирования хода сжатия или
против часовой стрелки для уменьшения
усилия демпфирования хода сжатия.

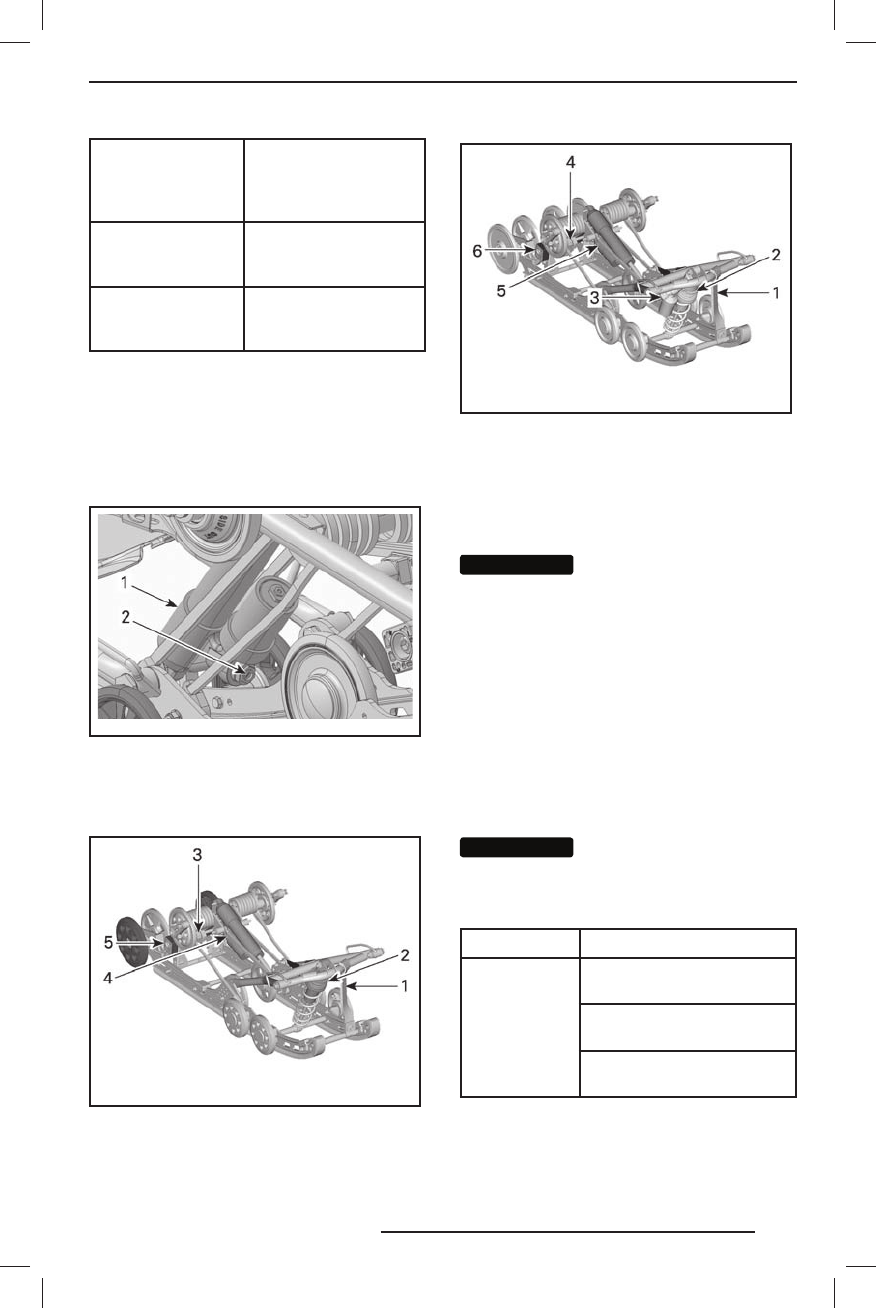

mmo2 010 -003 -01 3_ a

1. Задний амортизатор
2. Рег улятор демпфирования хода сжатия

Регулировки задней
подвески (rMotion)

mmo2 012 -005 -81 6_ a

rMOTION — РЕГУЛИРУЕМЫЕ КОМПОНЕНТЫ
1. Ленточный ограничитель
2. Центральная пру жина
3. Задняя пру жина
4. Задний амортизатор
5. Соединительные блоки ( показана правая

сторона )

mmo2 012 -005 -81 5_ a

MX Z X- RS — rMOTION — РЕГУЛИРУЕМЫЕ КОМ-
ПОНЕНТЫ
1. Ленточный ограничитель
2. Центральная пружина
3. Центральный амортизатор
4. Задняя пружина
5. Задний амортизатор
6. Соединительные блоки (показана правая сторона)

ВНИМАНИЕ

Вс який раз пос ле рег у-

л и р о в к и з а д н е й п о д в е с к и п р о в е -
р я йте и, п р и н е обход и м о с ти, р е г у-
лируйте нат я же ние г ус е ниц ы.

Ленточный ограничитель

Изменение д лины ленточного ограни -
чителя позволяет изменять вес, прихо -
д ящийся на центральную пру жину при
ускорении снегоход а, и ограничивать
подъём передней подвески снегоход а.

Д лина ленточного ограничителя так же
оказывает влияние на д лину ход а цен -
тральной пру жины.

ВНИМАНИЕ

П о с л е и з м е н е н и я д л и -

ны ленточного ограничите л я, необ -
ход имо прове рить нат я же ние г ус е -
ниц ы.

ДЕЙСТВИЕ

РЕЗУЛЬТАТ

Увеличение
длины
ленточного
ограничителя

Уменьшение давления
лыж при ускорении

Увеличение хода цен-
тральной пружины

Улучшение демпфирова-
ния неровностей

НАСТРОЙК А ПОДВЕСКИ СНЕГОХОД А
