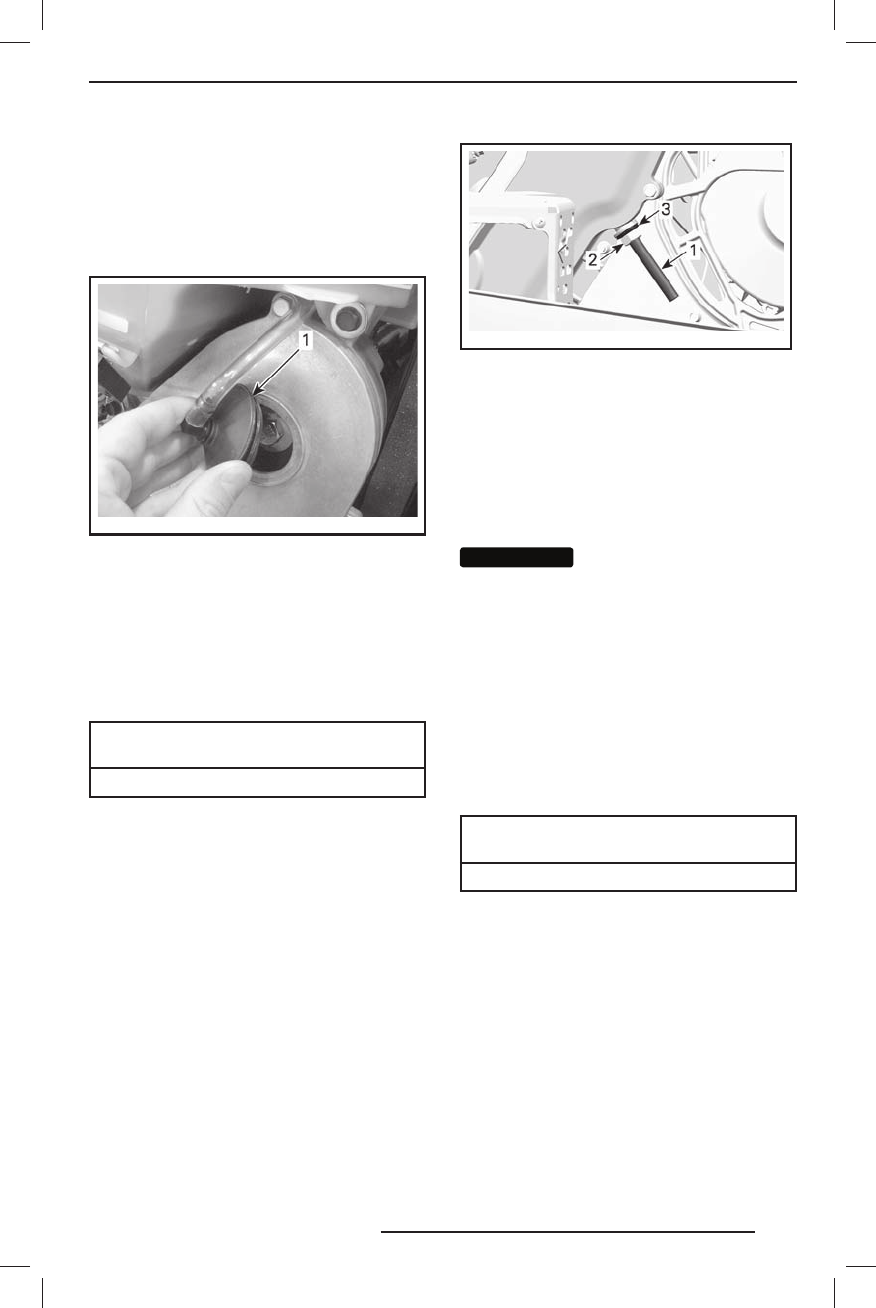

117

Долив масла в картер цепной
передачи

Снимите магнитную пробк у контроль -
ного отверстия.

Снимите крышк у заливной горловины
картера цепной перед ачи.

mmo2 009 -003 -00 9_ a

1. Крышка заливной горловины

Доливайте масло в картер цепной пере -
д ачи через заливное отверстие, пока
масло не начнёт вытекать через кон -
трольное отверстие.

Ус тановите пр о бк у конт р ольного от-
верстия на место и затяните её указан-
ным моментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ

КОНТРОЛЬНОГО ОТВЕРСТИЯ

(6 ± 1) Н•м

Установите на место пробк у отверстия
д ля заливки масла.

Приводная цепь

Доступ к картеру цепной
передачи

Откройте правую боковую панель, см.
раздел «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

».

Регулировка натяжения цепи

1. Снимите глушитель, см. «

СИСТЕМА

ВЫПУСК А ОТРАБОТАВШИХ ГАЗОВ

в тек ущем разделе.

2. Отверните конт ргайк у натяжителя

на несколько оборотов.

mmr200 9-0 85-0 02_ a

1. Рег улировочный винт натяжения цепи
2. Контргайка
3. Уплотнительная шайба

3. Отверните рег улировочный винт на -

тяжителя на несколько оборотов.

4. О т в е д и т е у п л о т н и т е л ь н у ю ш а й б у

назад.

5. При необходимости очистите резь -

бовую часть рег улировочного винта.

ВНИМАНИЕ

Чтобы обеспечить воз -

можность точной рег улировки, резь-
бовая часть рег улировочного винта
натяжителя должна быть чистой.

6. Затяните рег улировочный винт на -

тяжителя от руки.

ПРИМЕЧАНИЕ :

Заворачивайте рег ули -

ровочный винт, пока рука не встретит
ощу тимое сопротивление.

7. Зафиксируйте рег улировочный винт

натяжения цепи и затяните контргай-
к у указанным моментом.

ПРОВЕРЬТЕ МОМЕНТ

ЗАТЯЖКИ КОНТРГАЙКИ

(36 ± 3) Н•м

8. Установите глушитель.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУ ЖИВАНИЯ

`13 Ski-Doo REV XP_REV XP RS.indb 117

20.09.2012 15:18:55
