111

ПРОВЕРЬТЕ МОМЕНТ ЗАТЯЖКИ

СТОПОРНОЙ ГАЙКИ

(36 ± 3) Н•м

8.  Установите глушитель.

Проверка ремня вариатора

Осмотрите ремень вариатора. Ремень

не должен иметь трещин, потёртостей,

признаков ненормального износа (не-

равномерный  или  односторонний  из-

нос,  отсутствие  внутренних  зубцов,

разрывы нитей армирующего корда и т.

д.). Возможные причины ненормально-

го износа: неправильная установка шки-

вов вариатора, трогание снегохода при

излишне высоких оборотах двигателя,

когда гусеничная лента приморожена,

начало движения до прогрева двигате-

ля, наличие задиров или загрязнение

рабочих поверхностей шкивов, попада-

ние масла на ремень или остаточные де-

формации запасного ремня. Обратитесь

к авторизованному дилеру Lynx.

Замена ремня вариатора

Снятие ремня вариатора

1.  Снимите  ключ  DESS  с  контактного

устройства.

2.  Откройте левую боковую панель.
3.  Снимите защитный кожух ремня ва-

риатора, см. «

СНЯТИЕ ЗАЩИТНОГО

КОЖУХА РЕМНЯ ВАРИАТОРА

» в раз-

деле «

ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ

».

4.  Чтобы  развести  фланцы  ведомого

шкива,  вставьте  специальное  прис-

пособление,  входящее  в  комплект

возимого инструмента, в резьбовое

отверстие регулировочной муфты (см.

рисунок).

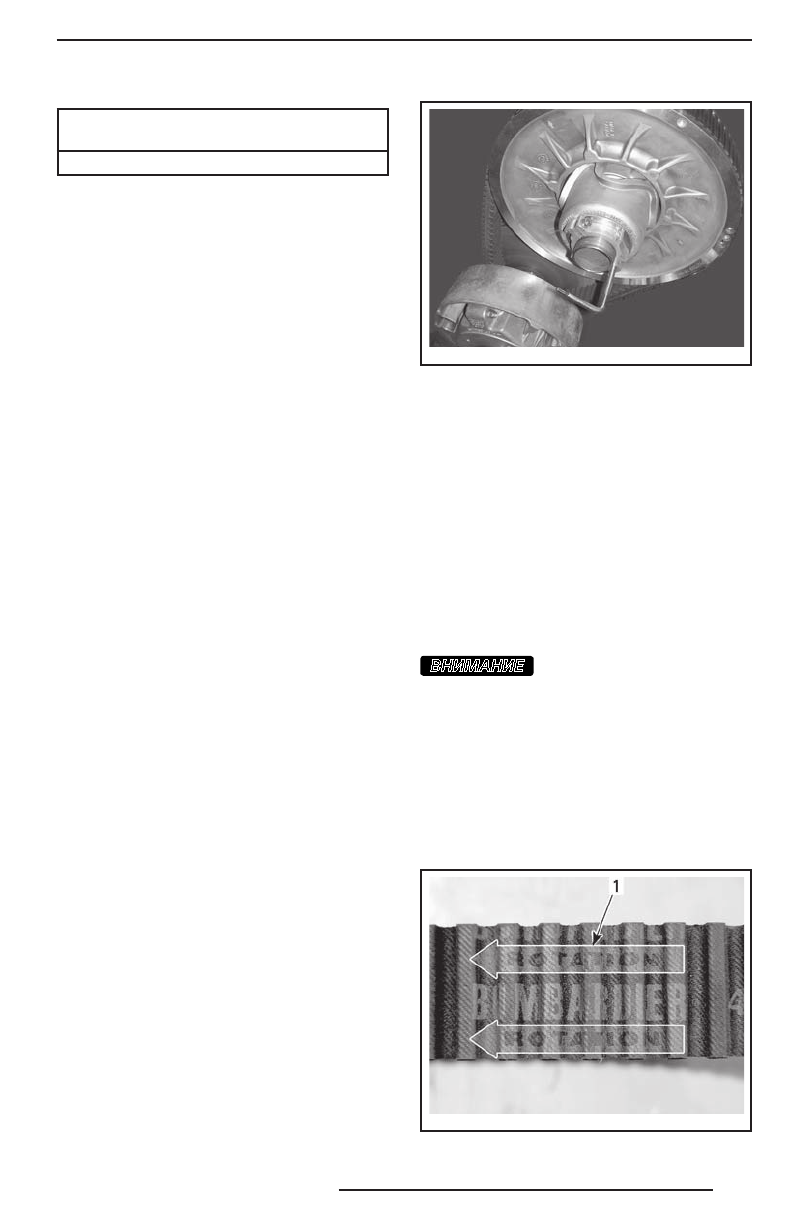

mmo2 012 -005 -98 0

ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИВА
ВСТАВЛЕНО В РЕГУЛИРОВОЧНУЮ МУФТУ

5.  Заворачивая приспособление, разве-

дите фланцы ведомого шкива.

6.  Перетащив  ремень  через  верхний

край, снимите его сначала с ведомо-

го, а затем ведущего шкивов.

Установка ремня вариатора

1.  При необходимости разведите фланцы

ведомого шкива, см. «

СНЯТИЕ РЕМ-

НЯ ВАРИАТОРА

».

2.  Наденьте ремень сначала на ведущий,

а затем на ведомый шкивы вариатора.

ВНИМАНИЕ

Во избежание разрыва

или повреждения корда ремня запре-

щается применять усилие или какие-

либо  рычаги  для  установки  ремня

на место.
ПРИМЕЧАНИЕ:

  Максимальный  срок

службы ремня достигается, если ремень

установлен таким образом, что стрелки,

нанесённые на нем, совпадают с направ-

лением его рабочего движения.

mmo2 008 -003 -04 5_a

1.  Стрелки, указывающие направления рабочего

движения ремня

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
