ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответствую-

щего осветительного прибора.

Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не  касайтесь  пальцами  стеклянной

колбы лампы. Если Вы дотронулись

до стеклянной колбы, очистите её изо-

п р о п и л о в ы м   с п и р т о м ,   к о т о р ы й

не оставляет плёнку на стекле.

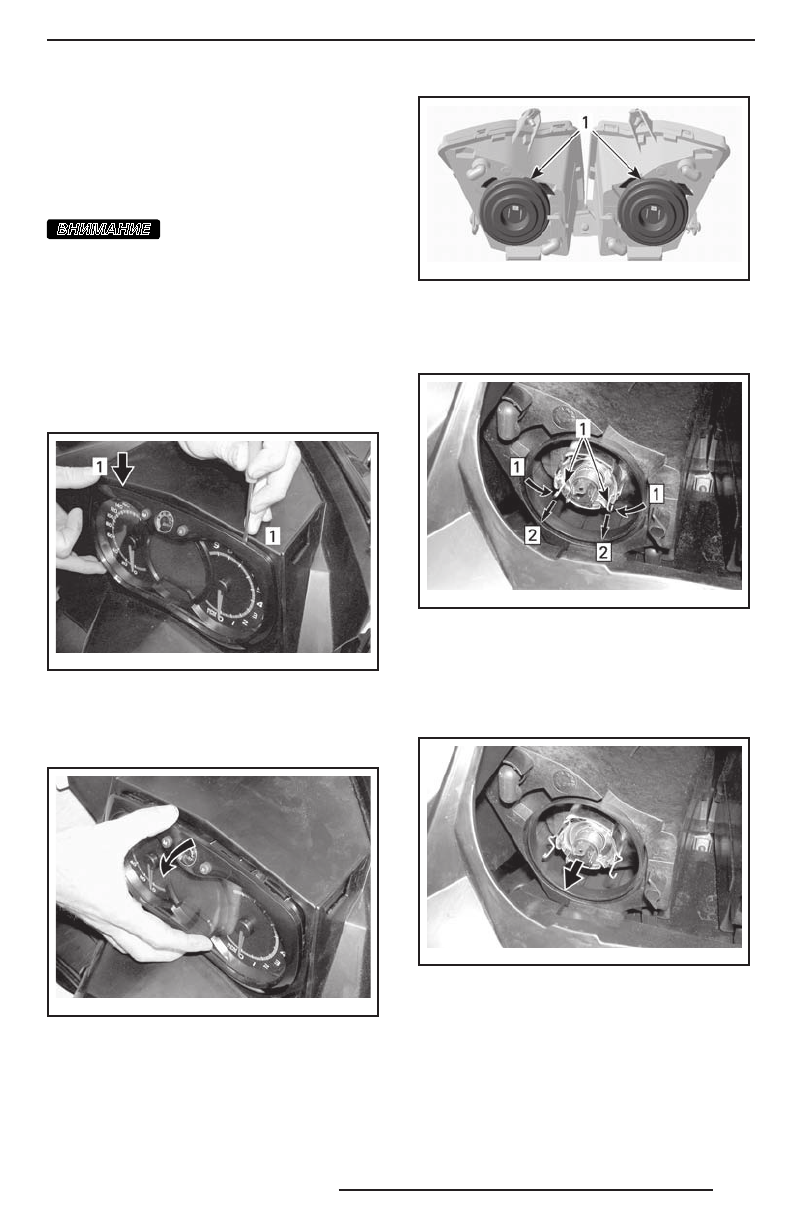

1.  С помощью маленькой отвёртки осво-

бодите  защёлки  информационного

центра.

mmo2 007 -009 -06 1_a

1. Защёлки

2.  Осторожно потяните многофункцио-

нальный центр и отведите его в сто-

рону.

mmo2 007 -009 -06 2_a

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009 -02 2_a

1. Резиновый чехол

4.  Одновременно  сожмите  и  потяните

оба конца фиксатора, чтобы извлечь

лампу.

mmo2 007 -009 -06 3_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последовательно-

сти, обратной снятию.

mmo2 007 -009 -06 4_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр,

как описано в разделе «

ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ

». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.
