TIANDY TC-C3 - Инструкция по эксплуатации

1. Дорогой пользователь!

Благодарим Вас за выбор продукции TIANDY.

Если у вас возникнут какие-либо вопросы во

время эксплуатации, пожалуйста, обратитесь к

нашим специалистам в отдел технической

поддержки за помощью. Чтобы избежать

возможной порчи оборудования, внимательно

прочтите это руководство, и сохраните его для

дальнейшего использования при необходимости.

2. Рекомендации и предостережения.

1

*Используйте адаптер питания, который соответствует стандарту

безопасного сверхнизкого напряжения (SELV). 12В DC.

*Если продукт не работает должным образом,обратитесь к дилеру или в

ближайший сервисный центр. Не пытайтесь самостоятельно разобрать

камеру. (Мы не несем ответственность за проблемы, вызванные

несанкционированным ремонтом или техническим облуживанием.)

*Во избежание риска пожара или удара электрическим током не

подвергайте устройство воздействию влаги и дождя.

*Убедитесь, что в случае установки камеры на потолке,

потолок должен выдерживать нагрузку более 50 Н

*Используйте оригинальную упаковку для транспортировки и хранения

оборудования. Не бросайте камеру и не подвергайте ее ударам.

*Не дотрагивайтесь до матрицы пальцами. Если очистка необходима,

используйте чистую ткань с небольшим количеством этанола и аккуратно

протрите ее. Если камера не будет использоваться в течение длительного

периода времени, установите крышку объектива для защиты сенсора от

пыли.

*Не фокусируйте камеру на интенсивном источнике света.

*Не устанавливайте оборудование во влажной, пыльной и экстремально

горячей

или холодной среде, если к этому не располагает класс защиты.

*Для того, чтобы избежать перегрева оборудования, необходима хорошая

вентиляция.

*Размещайте оборудовние подальше от источников  электромагнитных

помех.

*Не допускайте попадание жидкости внутрь.

*Не забудьте изменить логин и пароль пользователя после первичной

настройки.

*Отключите питание перед удалением карты microSD или USB-устройства.

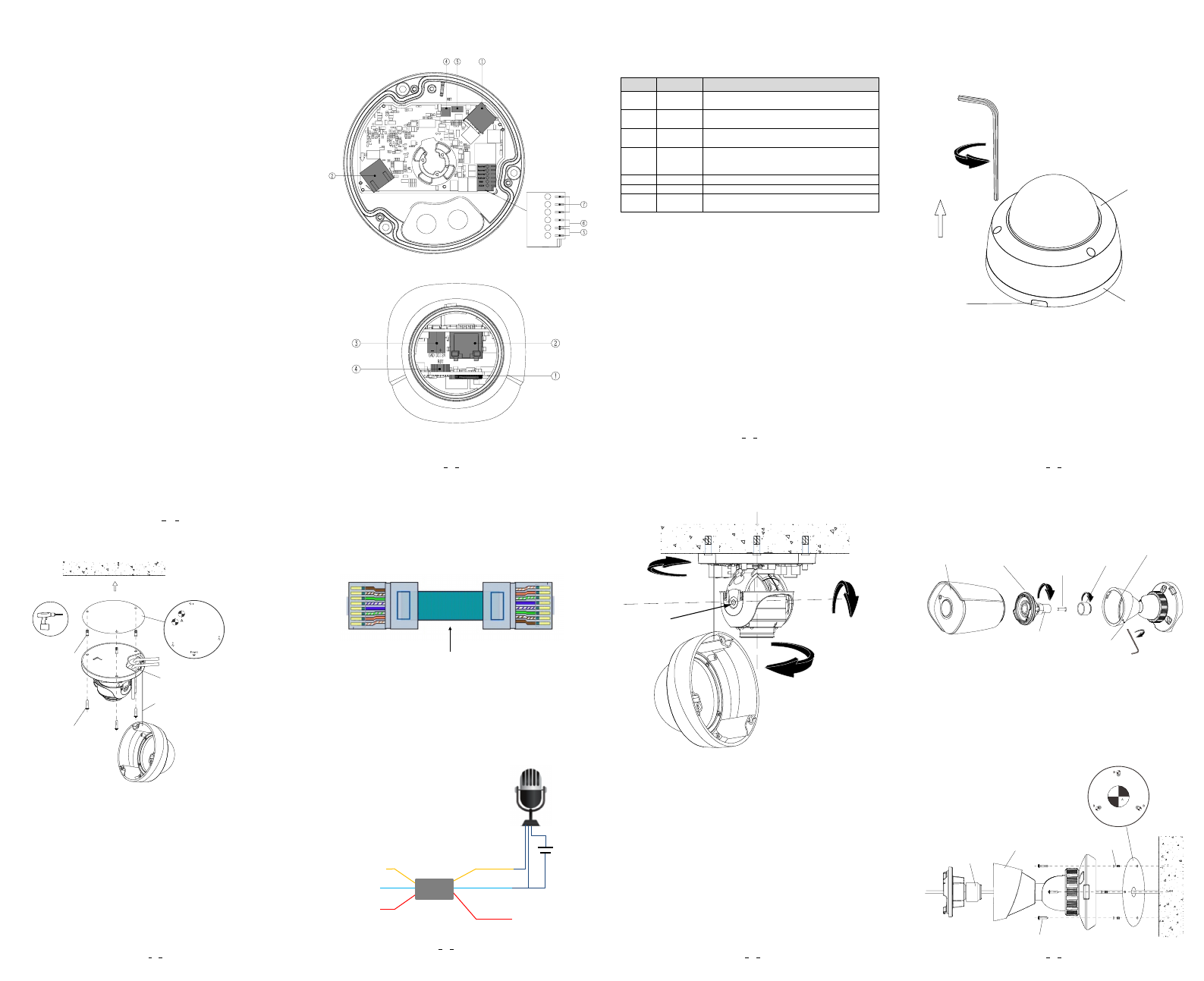

3.Аппаратное обеспечение

3-1 Вандалозащищенный купол

3-2 Мини цилиндр

2

Земля

Аудио

Питание +

Не исп.

Не исп.

Не исп.

3-3 Описание аппаратного обепечения

3

⑤

Микромофон

Подключение микрофона.

⑥

Аудиовход

Подключение аудиосигнала или микрофона.

Не используется

Не используется.

⑦

      Разъем

для подкючения

      питания

Сетевой порт.

Длина линии не должна превышать 100м.
Используйте питание 12В постоянного тока, с

процентом отклонения не более 10%.

②

③

Используйте карту памяти объемом желательно

более 8Гб. Отключайте питание во время установки.

.

Зажмите и удерживайте 5 секунд. Это действие

удалит все пользовательские настройки и вернет

устройство к заводским установкам.

.

 Кнопка

 сброса

④

  Слот

micro

S

D

①

   Порт

Ethernet

4.Установка

4.1 Вандалозащищенный купол

Шаг 1: Выкрутите винты, и снимите купол камеры.

Примечание: Демонтируйте боковую заглушку

при необходимости, для удобства монтажа.

4

Боковая

заглушка

Купол

камеры

Основание

камеры

Дюбель

Шаг 2:  Наклейте метку туда, где должна будет

располагаться камера, просверлите отверстия

где промаркировано “В”. Установите дюбель из

комплектного набора крепежа в отверстие.

Метки для отверстий промаркированные “А” для

вывода кабелей. Просверлите их, заведите

кабели. Затем используйте три самореза чтобы

притянуть основание камеры к поверхности.

Диаметр кабеля составляет от 3 до 5 мм, после

установки убедитесь во влагозащищенности

просверленных отверстий.

5

Примечание: диаметр отверстия

составляет 4,5 мм

Шнурок

Вывод кабеля

Саморез

ШАБЛОН ДЛЯ ОТВЕСТИЙ

Отвертия  “А”: для вывода кабелей камеры.

Отверстия “В”: для крепления основания камеры.

Шаг 3: Обожмите правильно сетевой коннектор

RJ45(как показано на рисунке), подключите его в

разъем и подключите питание.

 Подключение питания и аудио\микрофона с

 общей землей.

6

8

7

6

5

4

3

2

1

1

2

3

4

5

6

7

8

①

Бело-оранжевый

②

Оранжевый

③

Бело-зеленый

④

Синий

⑤

Бело-синий

⑥

Зеленый

⑦

Бело-коричневый

⑧

Коричневый

R

J-

4

5 Разводка

R

J-

4

5 Подключение

Audio+

(optional)
Audio -

(optional)

Audio_In

GND

DC12V

GND

DC12 V

Шаг 4: Ослабте регулировочный винт, установите

необходимый угол обзора используя подсказку на

иллюстрации, затяните регулировоный винт.

Шаг 5: Установите купол к основанию камеры,

закрутите винты, снимите защитную пленку.

7

 0°~330°

Регулировочный

винт

 0°~350°

 0°~75°

4.2 Мини цилиндр

Шаг 1: Выкрутите фиксирующий  винт,

отсоедените заднюю часть камеры. Снимете

колпачек как показано на рисунке, откройте

замок, вытащите втулку.

8

Фиксирующий винт

Задняя часть

Колпачек замка

Замок влагозащиты

Защитная крышка

Корпус

   Втулка

Стена

Задняя часть

       Саморез

Дюбель

Замок

ШАБЛОН ДЛЯ ОТВЕСТИЙ

Отвертия  “А”: для вывода кабелей камеры.

Отверстия “В”: для крепления основания камеры.

Примечание: Диаметр отверстия состовляет 4,5мм,

Обратите на это внимание когда будете делать

отверстия в стене или на другой поверхности.
