E
Rear of SCC-C4XXX
SCC-RC130
Connect as shown below using the straight UTP cable with an
RJ-45 connector
Check what’s in your package.
Make sure that you have all of following items in the package
when you unpack SCC-RC130.
Cautions
!
Be sure to connect the controller with the connecter using a
Direct UTP cable.
The controller will not work when connected by a cross cable.
@
AF/ Menu control/ Home (Preset 0) Return will be available
later in SCC-C4XXX ROM VER1.2.
Controller
Connector
Users’ Manual

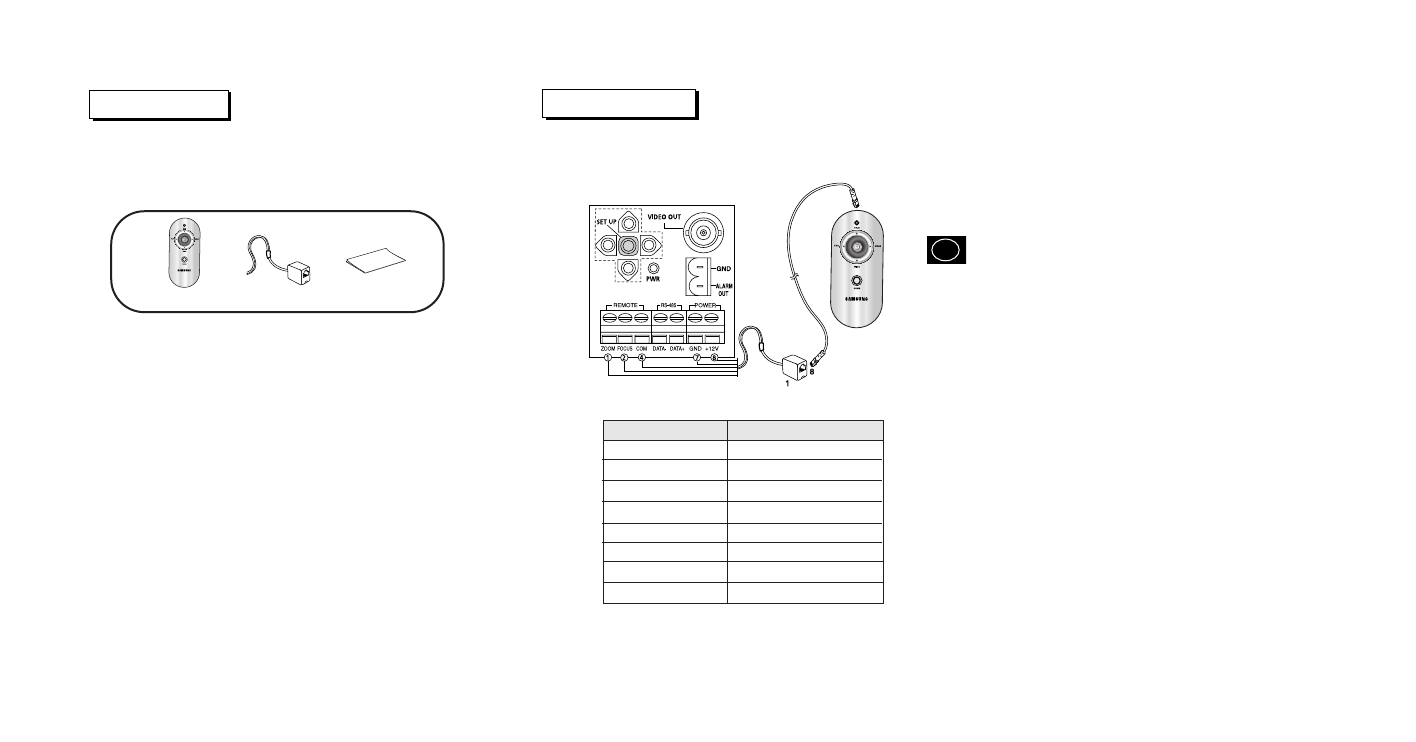

Connection Diagram
Before Installation
RJ-45 Jack
Camera Connection Port
1 (Yellow)
ZOOM
2 (Green)
FOCUS
3
Not used
4 (White)
COM
5
Not used
6
Not used
7 (Black)
GND/AC24V
8 (Red)
DC12V/AC24V
