User Guide
E
User Guide
9
5. Specifications
Item
Details
Broadcasting system
SCC-B5300(G)/B5301(G)/B5303(G)
/B5305(G) : NTSC STANDARD
SCC-B5300(G)P/B5301(G)P
/B5303(G)P/ B5305(G)P
: PAL STANDARD
Pick-up device
1/3" SUPER HAD IT CCD
Number of effective
SCC-B5300(G) : 510(H) x 492(V)
pixel
SCC-B5301(G)/B5303(G)/B5305(G)
: 768(H) x 494(V)
SCC-B5300(G)P : 500(H) x 582(V)
SCC-B5301(G)P /B5303(G)P /B5305(G)P
: 752(H) x 582(V)
Synchronization
Internal/Linelock
(Auto control for using DC/AC power)
Resolution
SCC-B5300(G)(P): 330 TV Lines (H)
350 TV Lines (V)
SCC-B5301(G)(P)/B5303(G)(P)/B5305(G)(P)
: 480 TV Lines (H)
350 TV Lines (V)
Video output
VBS 1.0Vp-p(75 , composite)
S/N ratio
50dB
Min. illumination
SCC-B5300(G)(P) : 0.3Lux
SCC-B5301(G)(P)/B5303(G)(P)
/B5305(G)(P)
: 0.5Lux
Electronic Shatter Speed
Max 1/100k sec
Lens (focal length)
SCC-B5300(G)(P)/B5301(G)(P) : f=3.8mm
SCC-B5303(G)(P)
: f=2.9mm
SCC-B5305(G)(P)
: f=8mm
Gamma correction
0.45
Body Color
SCC-B530X(P) : Black
SCC-B530XG(P) : Grey
In/out connector
Signal output: BNC, Power input : 2P-Jack
Operating temperature
-10~+50 °C
Power source
DC 12V 10%,-5%, AC 24V 10%
(NTSC : 60Hz 0.3Hz,
50Hz 0.3Hz)
Power consumption
3 W
Size
100(ø) x 67(H)mm
Weight
180g
8

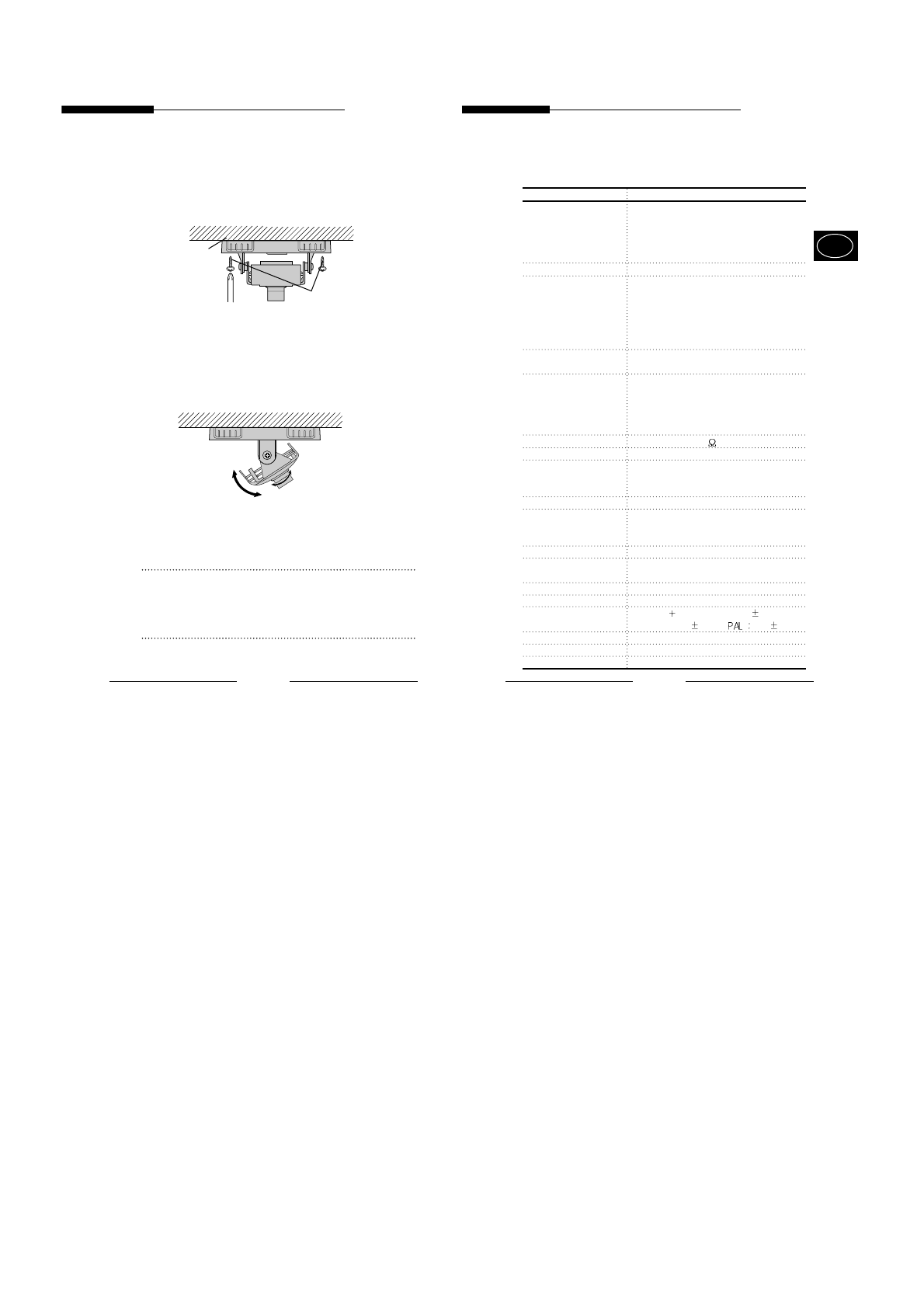

4. Attach the camera on the target location with
the screw driver using the provided tab screw.
5. Set the proper image by moving the camera
body (PCB board) inside the dome camera
upward or downward and set the focus by
turning the lens to the left or right direction.
6. Assemble the dome cover by turning it
clockwise.
NOTE
Please make sure that any foreign matter gathers
on the lens cover when assembling or
disassembling the dome cover.
W all or ceiling
M ain body
Tab screw
Screw Driver
W all or ceiling
Adjust t he
image upw ard
or dow nw ard
Adjust f ocus by
t urning lef t or right
