4

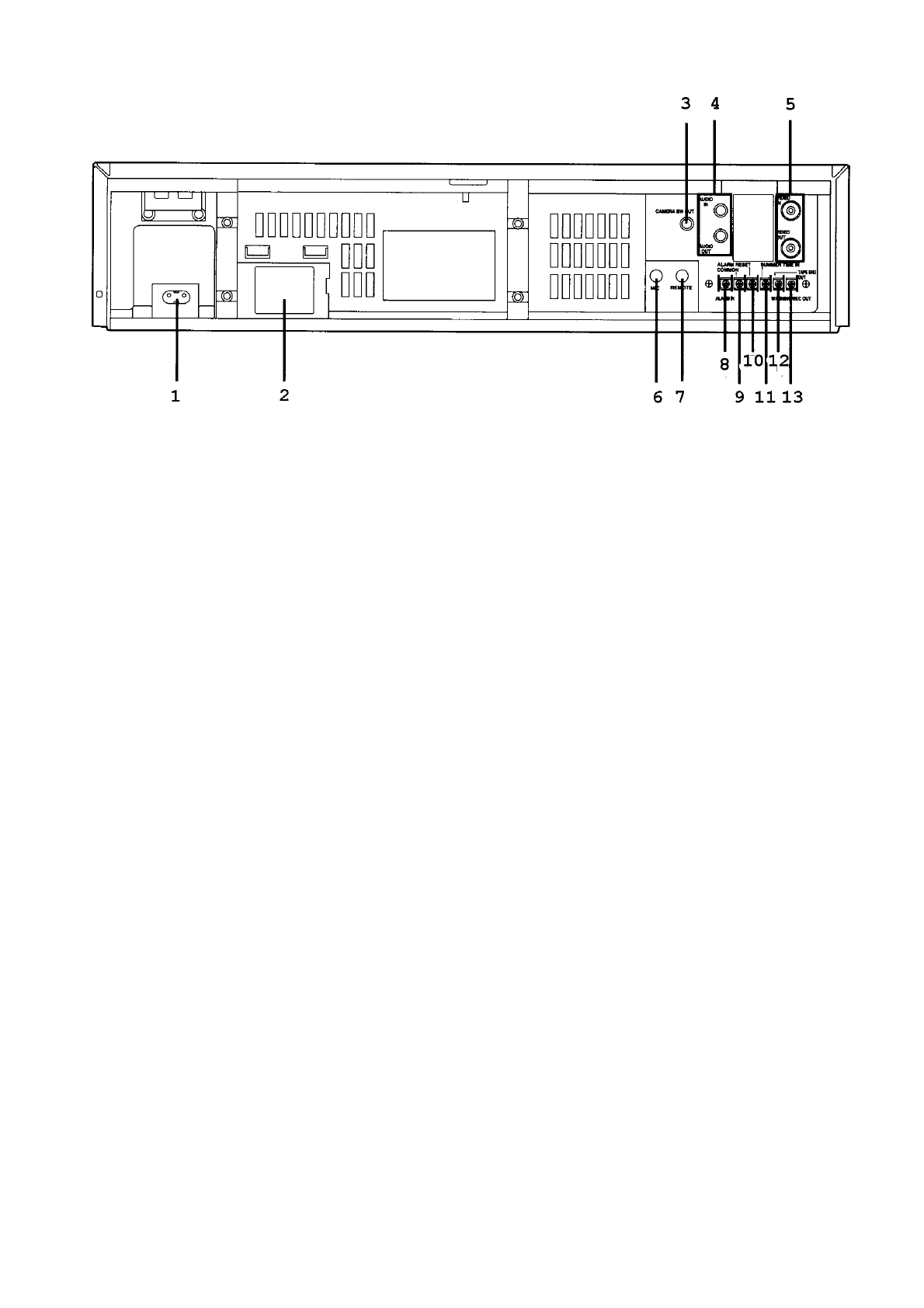

1
Разъем
AC IN
В
этот
разъем
подключается
шнур
сетевого
электропитания
.
2
Отсек
установки
батарейки
В
этот
отсек
вставляется
батарейка
.
3
Выходной
соединитель
переключения
камеры
Выходной
соединитель
переключения
камеры
;
сюда
подключается
переключатель
кадров
(
в
комплект
поставки
не
входит
).
4
Разъемы
аудиовхода
/
выхода
5
Разъемы
видеовхода
/
выхода
Байонетные
разъемы
(BNC)
видеовхода
/
выхода
.
Сюда
подключаются
видеокамера
и
т
.
п
.,
а
также
соединительный
кабель
к
телевизору
,
монитору
и
т
.
п
.
6
Входное
гнездо
микрофона
.
Подключается
внешний
микрофон
(
штеккер
3
мм
).
У
этого
гнезда
есть
преимущество
,
когда
сигналы
подаются
одновременно
на
это
гнездо
и
на
соединители
аудовхода
.
7
Гнездо
для
подключения
факультативного
ПДУ
(AG-A
11
)
8
Гнездо
для
подключения
сигналов
тревоги
Гнездо
,
куда
подаются
входные
сигналы
для
записи
по
тревоге
. (
При
тревоге
этот
контакт
должен
замыкаться
с
контактом
9
COMMON)
Сюда
подключаются
внешние
датчики
.
9
Клемма
COMMON (
общяя
земля
)
1
0
Входной
соединитель
для
сброса
сигналов
тревоги
Соединитель
,
на
который
подается
сигнал
отмены
записи
по
сигналу
тревоги
.
Требуется
постоянное
напряжение
от
+4
до
+
1
4
В
.
11
Соединитель
SUMMER TIME IN
Используется
для
переключения
между
текущим
режимом
времени
и
летним
временем
.
1
2
Выходной
соединитель
окончания
ленты
Когда
во
время
записи
лента
достигнет
конца
,
сработает
внешнее
сигнальное
устройство
.
1
3
Выходной
соединитель
WARNING/REC
Если
в
аппарате
произойдет
неполадка
,
то
сработает
внешнее
сигнальное
устройство
.
