3
Глава 1. Обзор продукта
I. Общие характеристики
1. Адрес купольного устройства от 0 до 255. Адрес купольного устройства в системе управления определяется аппаратными
средствами (восьмиразрядный двухпозиционный переключатель) купольного устройства.
2. Встроенное разделение мультипротоколов и автопротоколов. Примечание: Купольное устройство автоматически различа
-
ет контроллер при первом подключении.
3. Вращение с углом до 360 градусов.
4. Угол наклона до 90 градусов плюс регулировка угла с точностью до 2 градусов.
При использовании регулировки угла угол обзора может составлять 90 или 92 градуса.
5. При ручном управлении камерой скорость движения устройства может составлять от 0,1 до 300 градусов в секунду.
6. При ручном управлении наклоном камеры скорость движения устройства может составлять от 0,1 до 120 градусов/сек.
7. 128 предварительно установленных положений (фиксированное положение, которое принимает камера и которое может
быть впоследствии изменено на ваше усмотрение).
8. Максимальная рабочая скорость движения камеры при вызове предустановленной позиции составляет до 400 градусов/
сек. с точностью до ±0,1 градуса
9. Совместимость с множеством модульных камер (Sony, Hitachi, Sanyo, Yoko, CNB, LG, Hitron, Samsung)
10. Источник питания: 24 В переменного тока, 1 А (модель для применения внутри помещений), 24 В переменного тока, 2 А
(модель для наружного применения)
11. Простота установки
12. Уровень защиты IP66 (модель для наружного применения)
13. Поддержка режима передачи RS-485 на большие расстояния
14. Регулируемая скорость передачи данных, т.е. скорость передачи данных в бодах (устанавливается включением 5 и 6 би
-
том переключателя двухпозиционного (вкл/выкл) переключателя купольного устройства). (2400 бит/с~19200 бит/с)
II. Описание специальных функций:
1. Возможность выбора языка меню и функционального дисплея.
2. Отображение названия камеры, рабочего положения и угла наклона (Вы можете изменить имя камеры, а угол камеры
может отображаться на дисплее).
3. Функция вывода сетки (с помощью сетки на экране вы сможете находить объект с гораздо большей эффективностью)
4. Возможность сканирования территории в режиме «панорама/наклон/зум», а также 2-минутной записи видео во время
движения по каждой траектории (съемка в реальном времени и запись действий в режиме ручного управления камерой).
5. Шесть групп программ сканирования территории (включая скорость сканирования, время задержки, предснимок, за
-
держки между циклами сканирования)
6. Функция автоматического поворота с увеличением угла наклона на 10 градусов.
7. Восемь секторов программируемой секционной маски. (может скрывать часть секторов камеры по-разному в зависимо
-
сти от типа камеры).
8. Восемь секторов программируемого секционного дисплея (на дисплее может отображаться название и характеристика
конкретного положения камеры, которые могут различаться в зависимости от типа камеры).
9. Функция автоматического ввода запускается только после самотестирования купольного устройства при отсутствии
передачи данных. (Время задержки может равняться от 1 до 999 секунд)
10. Функция «стоп-кадр»
11. Функция возврата (данная функция позволяет вернуть купольное устройство в предыдущее положение)
12. Функция «умного» ручного сканирования (данная функция используется при повороте камеры в ручном режиме, имеется
возможность подстройки поворота в ручном режиме).
13. Функция запоминания действий в режиме реального времени на случай отключения питания (после отключения и восста
-
новления питания купольное устройство продолжит выполнение того действия, на котором его работа была прервана).
14. Высокоэффективное 3-мерное сканирование.
15. Функция использования зума камеры при движении на ограниченной скорости (при увеличении изображения, скорость
устройства автоматически снижается).
Часть 2. Подключение и установка купольной системы
I. Подключение купольной системы

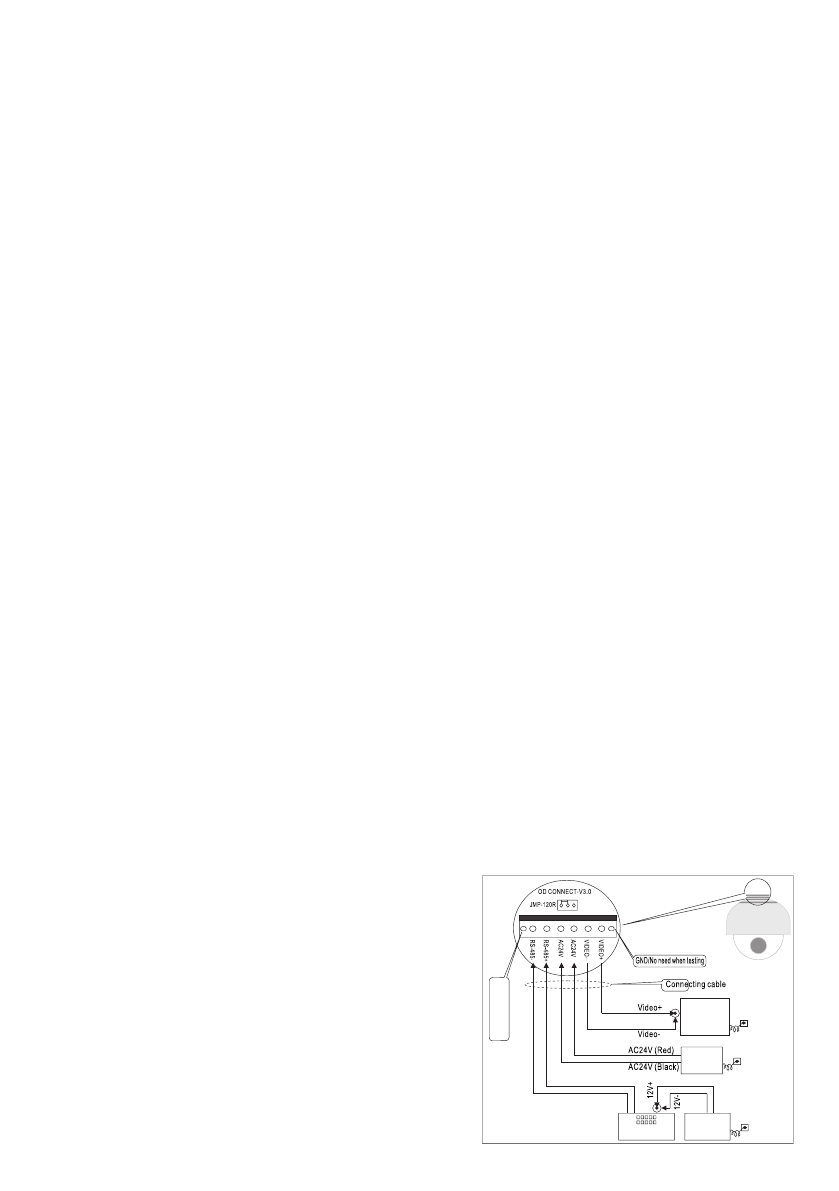

1. Подключение базовой версии системы (одно купольное устройство).
Ознакомившись с подключением базовой версии системы, вы
сможете понять схему организации электропроводки и сделать
процесс установки, тестирования купольного устройства и демо-
режима более удобным. При использовании данного оборудования
в первый раз необходимо внимательно ознакомиться со схемой
электрических соединений устройства, так как неправильное под
-
ключение может привести к неисправности устройства или другого
оборудования.
Согласно данной схеме JMP-120R производит согласование полного
сопротивления управляющего сигнала и подавление помех RS-485; при
передаче данных на большое расстояние, а также при контроле уровня
шума он может играть роль джампера.
Внимание! Подключение устройства производиться только при
выключенном питании устройства.
Ро
зе
тк
а
Земля
пр
ит
ес
те
не
ну
жн
а
Упр. сигн. + (оранж.)
Упр. сигн. + (желтый)
Питание
Контроллер
Питание
клавиат уры
