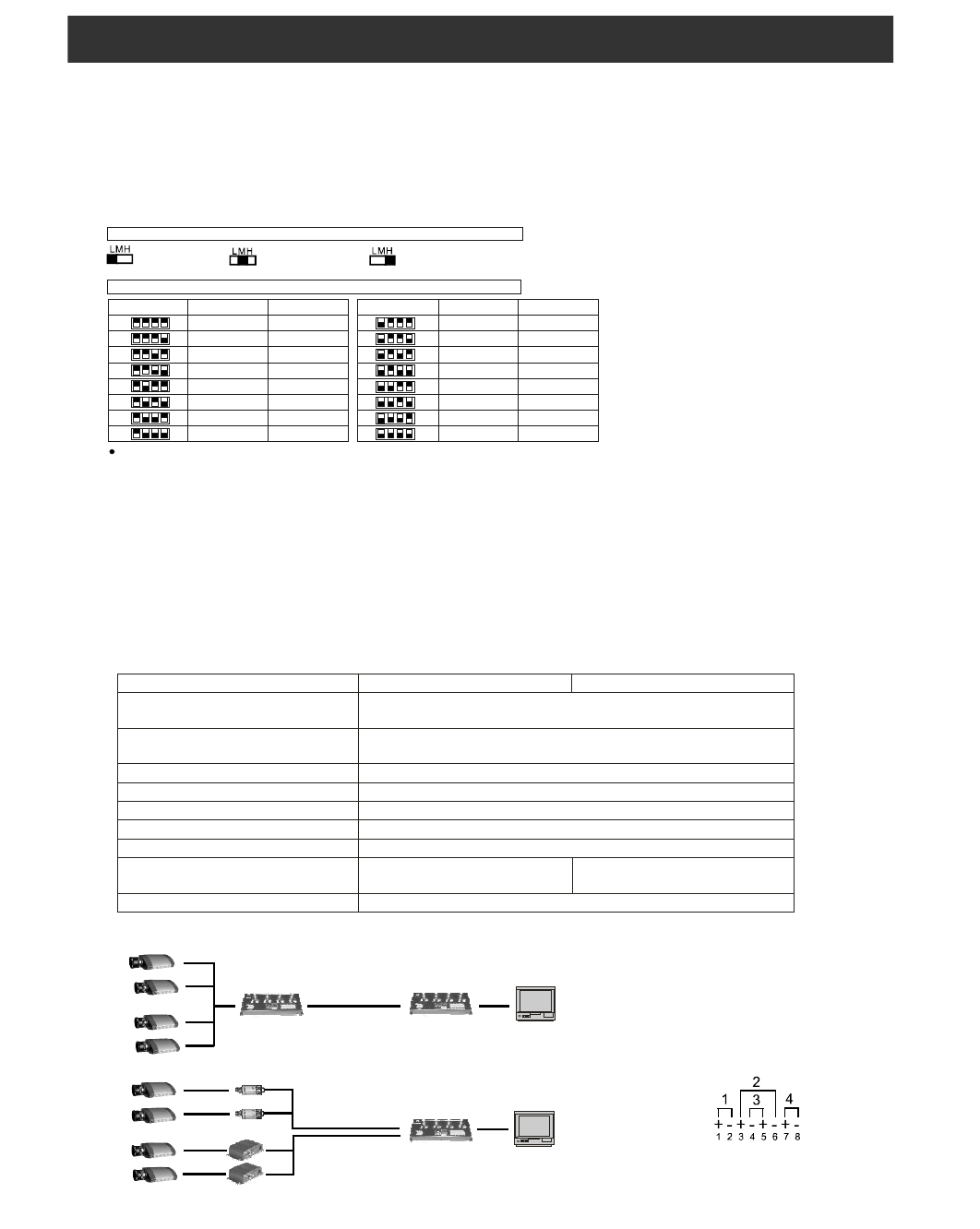

Активный 4-канальный передатчик и приемник видео
сигнала по витой паре
Особенности:
• Передача видео на большие расстояния (Максимум. 3000M).
• Встроенный контроллер линейности, резкости и цветности.
• Включить общий фильтр помех.
• Повышение четкости изображения при подключении к DVR или квадратору, а также уменьшить влияние
шумов.
КАК УСТАНОВИТЬ МОЩНОСТЬ
Передатчик имеет 3 вида усиления изображения настройки зависят от расстояния
1350-1800
0-1350 м
м
>1800
м
м
м
Приемник имеет 16 видов усилений изображения , настройки зависят от расстоя ния
Статус
Пассив-актив
Актив-пассив
Статус
Пассив-актив
Актив-пассив
885м
1475м
984м
1672м
1180м
1869м
1485м
2065м
1574м
2262м
1770м
2459м
1967м
2606м
2164м
2754м
885м
1475м
984м
1672м
1180м
1869м
1485м
2065м
1574м
2262м
1770м
2459м
1967м
2606м
2164м
2754м
Расстояния указаны для передачи черно-белого изображения.
Расстояние передачи цветного изображения меньше, чем у черно-белого .
Примечание
(1) Усиление—переключатель настройки усиления на активный передатчик, который имеет три
режима: L, M, H. Возможность регулировать в зависимости от расстояния и выбрать
интенсивность передачи сигнала.
(2) Резкость изображения ~ переключатель компенсации изображения на активный приемник,
который имеет 16 видов настройки в зависимости от различного расстояния. Возможность
эффективно улучшить качество изображения.
(3) Яркость ~ регулятор настройки яркости на активный прием, который может соответственно
регулировать интенсивность видеосигнала каждого канала.
Вы не должны ничего делать, но установкой и настройкой усиления, четкости и яркости вы можете
серьезно улучшить качество изображения.
Характеристики
Характеристика
4-канальный активный передатчик
4-
-
канальный активный приемник
Видео
Частотный диапазон:DC-6Мгц Общий режим /режим дифференциал
отказа:
15-6 МГц
Тип проводов
Спецификация:
24AWG UTP CAT5 Сопротивление: 100Ј3
Сопротивление контура постоянному току: 18H/100m
Емкость дифференциал: 62pf / м (макс.)
Энергопотребление
DC12В/200мА
6000В, 1.2us*50us
Габариты
180*70*25(мм)
Вес
400гр.
Сопротивление
BNCcoax:75
Ј5
UTP/Connector/RJ45:100Q
Контроль
Регулирование усиления
4 расстояние по выбору,регулируемая
яркость и резкость
Условия эксплуатации
Температура to +50"C
Влажность:0 to 95%
Защита от перенапряжения
Приложение
Подключите как указано ниже:
Макс :(2520м)
Ак тивный передатчик DC12V
Макс:( 1440м)
Макс:( 1980м)
Ак тивный
приемник DC12В
Ак тивный
приемник DC12В
