Falcon Eye FE-W-VB351T_RU - Инструкция по эксплуатации

Активный передатчик видеосигнала UTP

Передатчик служит для преобразования видеосигнала в сим-

метричный, пригодный для передачи по обычным неэкраниро-

ванным кабелям типа «витая пара» категории 5, используя эффект

совершенной передачи, который может применяться в случае

организации видеослежения или видеоконференции; устройство

может передавать видеоизображение по четырем каналам че-

рез 8-жильный кабель категории 5 типа «витая пара». Это может

упростить процесс подключения проводов и уменьшить количе-

ство необходимого кабеля.

Характеристики:

•  Поддерживают передачу дифференциального сигнала с вели-

колепной помехоустойчивостью.

•  Снижают количество используемого кабеля, каждая витая

пара передает видеосигнал по одному каналу, один общий неэ-

кранированный кабель категории 5 используется для одновре-

менной передачи видеосигнала по четырем каналам.

•  Максимальная дальность передачи составляет 2400 м - при ис-

пользовании совместно с активным преобразователем.

•  До 16 передатчиков могут монтироваться в стойку с помощью

комплекта панельного монтажа 16P.

•  Встроенная защита от помех, вызываемых переходными про-

цессами.

Технические данные:

•  Частота: 8 МГц DC.

•  Сопротивление: Зажим BNC: 75 Ом; Зажим подключения: 100

Ом.

•  Температура эксплуатации: -10°C-70°C.

•  Температура хранения: -30°C-70°C.

•  Может использоваться в системах NTSC, PAL, SECAM и CCIR.

•  Габаритные размеры: 75мм * 34мм * 25мм (без BNC).

•  Напряжение питания: 12 В DC.

Используемые кабели:

Неэкранированный кабель типа «витая пара» категории 5 или

выше. (Пожалуйста используйте стандартную витую пару кате-

гории 5 или выше. Качество провода непосредственно влияет

на качество передаваемого изображения и дальность передачи).

Волновое сопротивление: 100 ± 20 Ом.

Сопротивление шлейфа постоянного тока: 18 Ом / 100 м.

Дифференциальная емкость: 62 пФ/м (максимум).

Способ подключения:

Подключите двухцветные провода неэкранированного кабеля

типа «витая пара» категории 5 к зажиму «+» зеленого разъема, а

одноцветные провода - к зажиму «-» зеленого разъема. Подключи-

те BNC-интерфейс передатчика к BNC-интерфейсу камеры. Если

в схеме имеется какое-либо соединение, примените пайку или

используйте специальную соединительную коробку, чтобы гаран-

тировать наличие надежного контакта в соединении.

Убедитесь в

том, что Вы подключили интерфейс, отмеченный символом "

", к жиле заземления системы грозозащиты медным проводом

сечением ≥ 1,5 мм

2

!

Способ настройки:

Корректируйте и передвигайте переключатель согласно расстоя-

нию. Переключатель можно сдвигать до самого низкого уровня,

что соответствует расстоянию 1400 - 1700 м, до среднего уровня

(расстояние 1700 - 2000 м) и до самого высокого уровня (рассто-

яние более 2000 м) - см. следующий рисунок. Эти данные были

получены нашей компанией в результате проведенных испытаний

со стандартным неэкранированным кабелем типа «витая пара» ка-

тегории; данные могут применяться гибко - согласно фактической

ситуации практического применения проводов.

Краткое расстояние

             Длинное расстояние

Часто задаваемые вопросы

Почему мое видео выглядит как зашифрованный сигнал ка-

бельного телевидения?

Это обычно указывает на некорректную полярность подключения.

Может ли использоваться экранированная витая пара?

Некоторые заказчики успешно использовали экранированный

провод длиной до нескольких сотен футов. Однако мы не реко-

мендуем это делать. Его высокочастотный спад резко снизит даль-

ность передачи качественного видеосигнала.

Может использоваться кабель категории 6?

Да. С приемопередатчиком видеосигнала UTP может использо-

ваться витая пара категории 5 или выше.

Я ли я передавать более одного видеосигнала через жгут из не-

скольких проводов?

Да. Одним из преимуществ использования приемопередатчиков

видеосигнала UTP является подавление помех. Видеосигналы

UTP (их кабели) могут постоянно присутствовать в одном и том

же жгуте проводов вместе с множественными видеосигналами,

телефонными проводами, кабелями Ethernet, питания низкого на-

пряжения, RS 422, RS 485 и т.д.

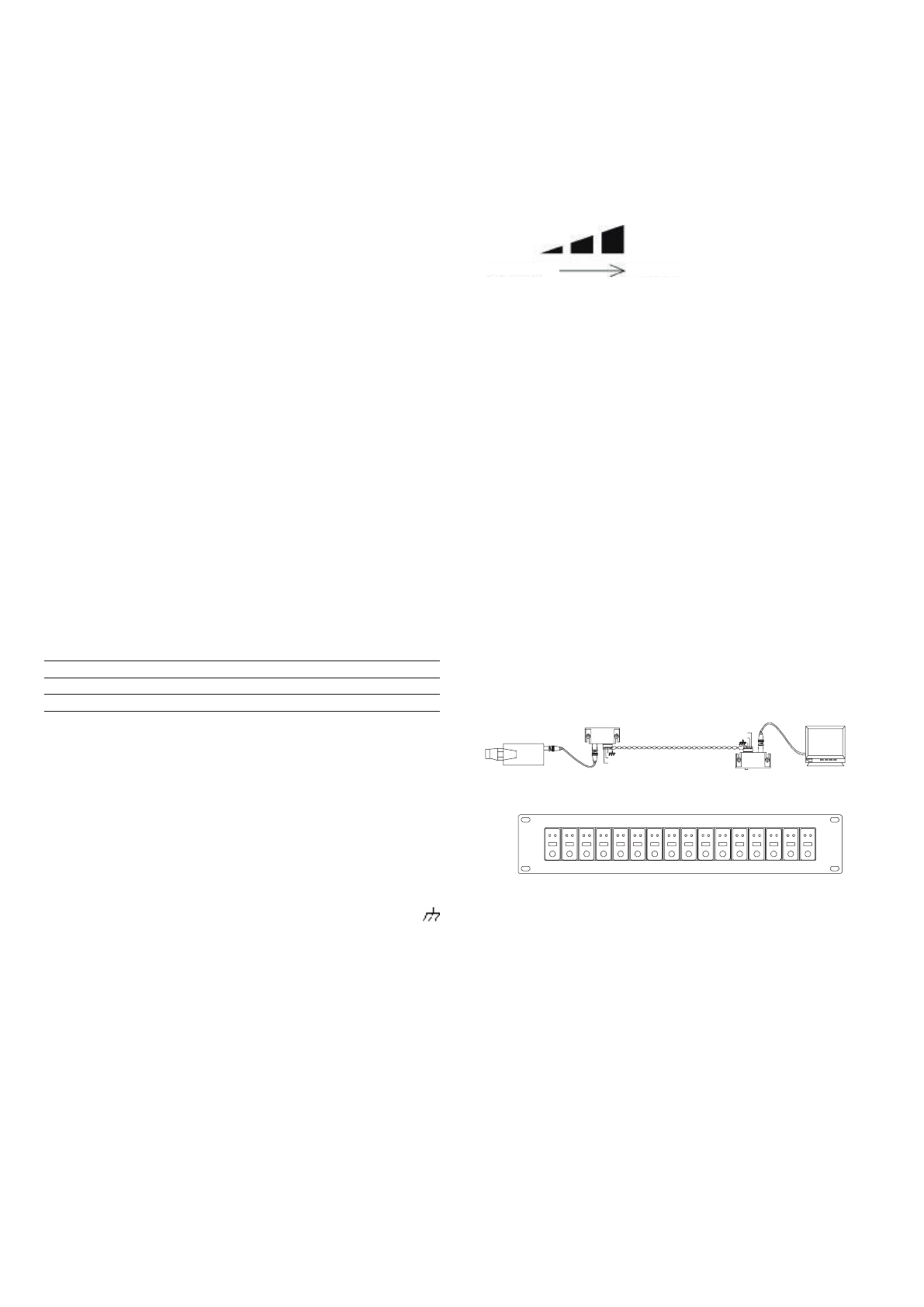

Схема монтажа:

2) Пассивно-активная передача видеосигнала UTP

Активный

UTP ДО 2400 м

Приемник

+12 В DC

- 12 В DC

-  12 В DC

+ 12 В DC

До 16 приемников могут монтироваться в стойку с помощью

комплекта панельного монтажа 16P

Передача сигнала системы видеонаблюдения по витой паре

Активный

Пере-

дачтик
