12

состояния
дистанцион-
ного управ-
ления

Световой
индикатор
состояния

Status

Если имеется световой индикатор Fn, данный световой индикатор от-
сутствует.

Индикатор
питания

PWR

Индикатор питания

Приемник
ИК-сигнала

IR

Предназначен для приема инфракрасного сигнала  от элемента дистан-
ционного управления.

2.2

Задняя панель устройства

2.2.1

Серия 1080P

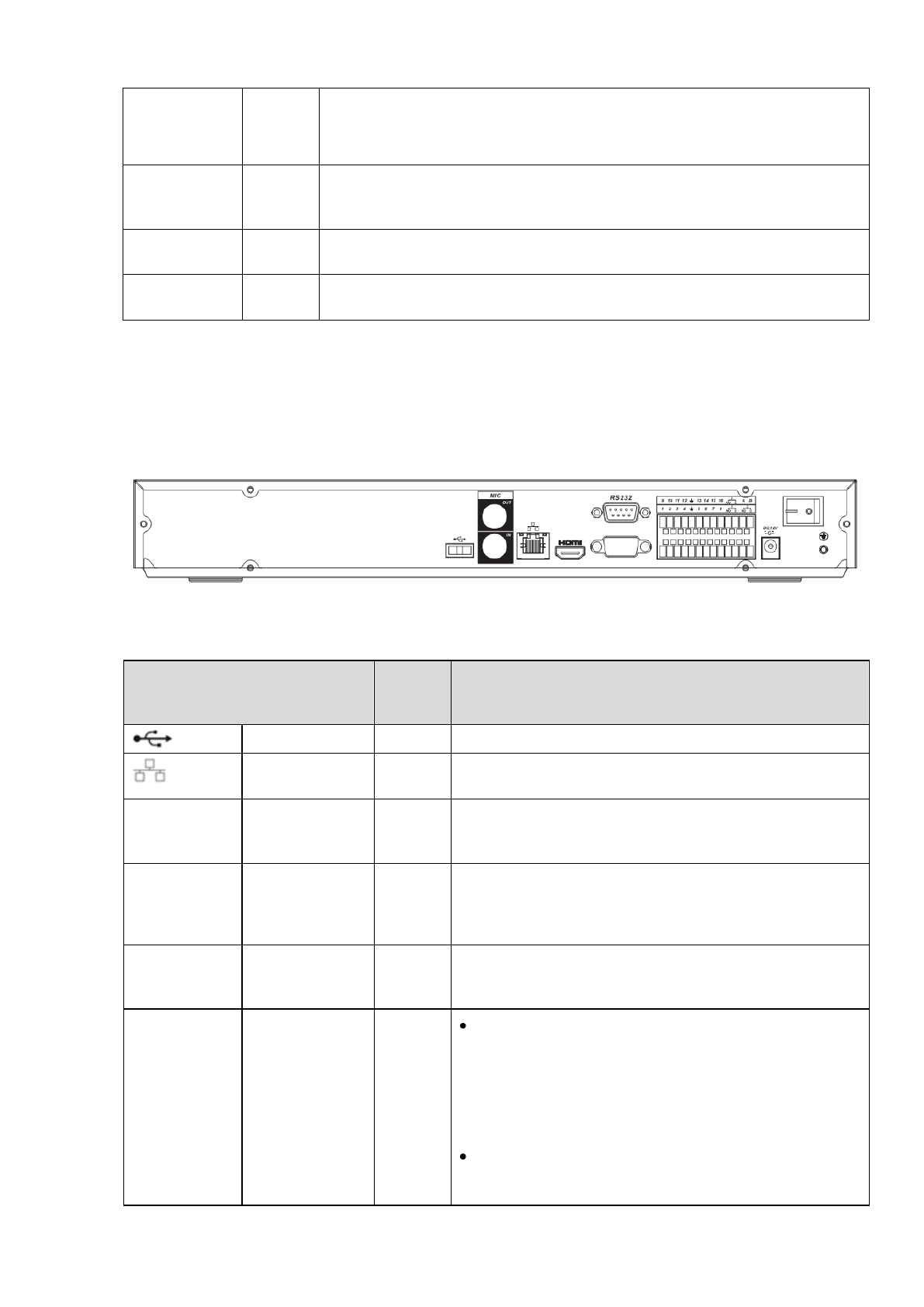

Задняя панель устройства показана ниже, на рисунке 2-4.

Рисунок 2-4

Для получения детальной информации обратитесь к следующей таблице.

Наименование порта

Под-

ключе-

ние

Функция

Порт USB

Для подключения USB-мыши.

Сетевой порт

Один самонастраиваемый порт Ethernet
10M/100M/1000M. Подключается к сетевому кабеля.

RS232

232 для отлад-
ки COM.

Предназначен для общей отладки данных COM-порта,
чтобы задавать IP-адреса или передавать прозрачные
данные COM.

HDMI

Медиа интер-
фейс высокой
четкости

Порт вывода аудио и видеосигнала высокой четкости.
Служит для передачи несжатого видео высокой четко-
сти и многоканальных данных на порт HDMI устройст-
ва отображения.

VGA

Порт вывода
видеосигнала
VGA

VGA

Порт вывода видеосигнала VGA. Вывод аналогового
видеосигнала. Может соединяться с монитором для
просмотра аналогового видео.

1-16

Порт ввода
сигнала трево-
ги.

Порт
ввода /
вывода

Имеется четыре группы. Первая группа - от порта

1 до порта 4, вторая группа - от порта 5 до порта 8,
третья группа - от 9 до 12, четвертая группа от 13 до
16. Они служат для приема сигнала включения / вы-
ключения от внешнего источника. Существует два ти-
па: NO (нормальный разомкнутый) / NC (нормальный
замкнутый).

Если Ваше устройство ввода сигнала тревоги ис-

пользует внешний источник питания, убедитесь в том,
что это устройство и NVS имеют общее заземление.
