13
Точка заземле-
ния порта вво-
да сигнала
тревоги.
Точка заземления входа сигнала тревоги.
NO1 - NO3
3-
канальный
выходной порт
сигнала трево-
ги.
3 группы выходных портов сигнала тревоги. (Груп-
па 1: порт NO1
～
C1, группа 2: порт NO2
～
C2, группа
3: порт NO3
～
C3). Вывод сигнала тревоги на устрой-
ство сигнализации. Убедитесь в том, что на внешнем
устройстве сигнализации имеется питание.
NO: нормально разомкнутый порт вывода сигнала
тревоги.
C: устройство вывода сигнала тревоги.
C1 - C3
A
Порт RS485
Порт RS485_A. Это - кабель A. Вы можете соединить
его управляющими устройствами, такими как камера
слежения PTZ.
B
Порт RS485_B. Это - кабель B. Вы можете соединить
его управляющими устройствами, такими как камера
слежения PTZ.
Порт подачи
питания.
Подача питания 12 В DC.
Кнопка пита-
ния
Включение / выключение питания.
2.2.2
Серии 1080Poe

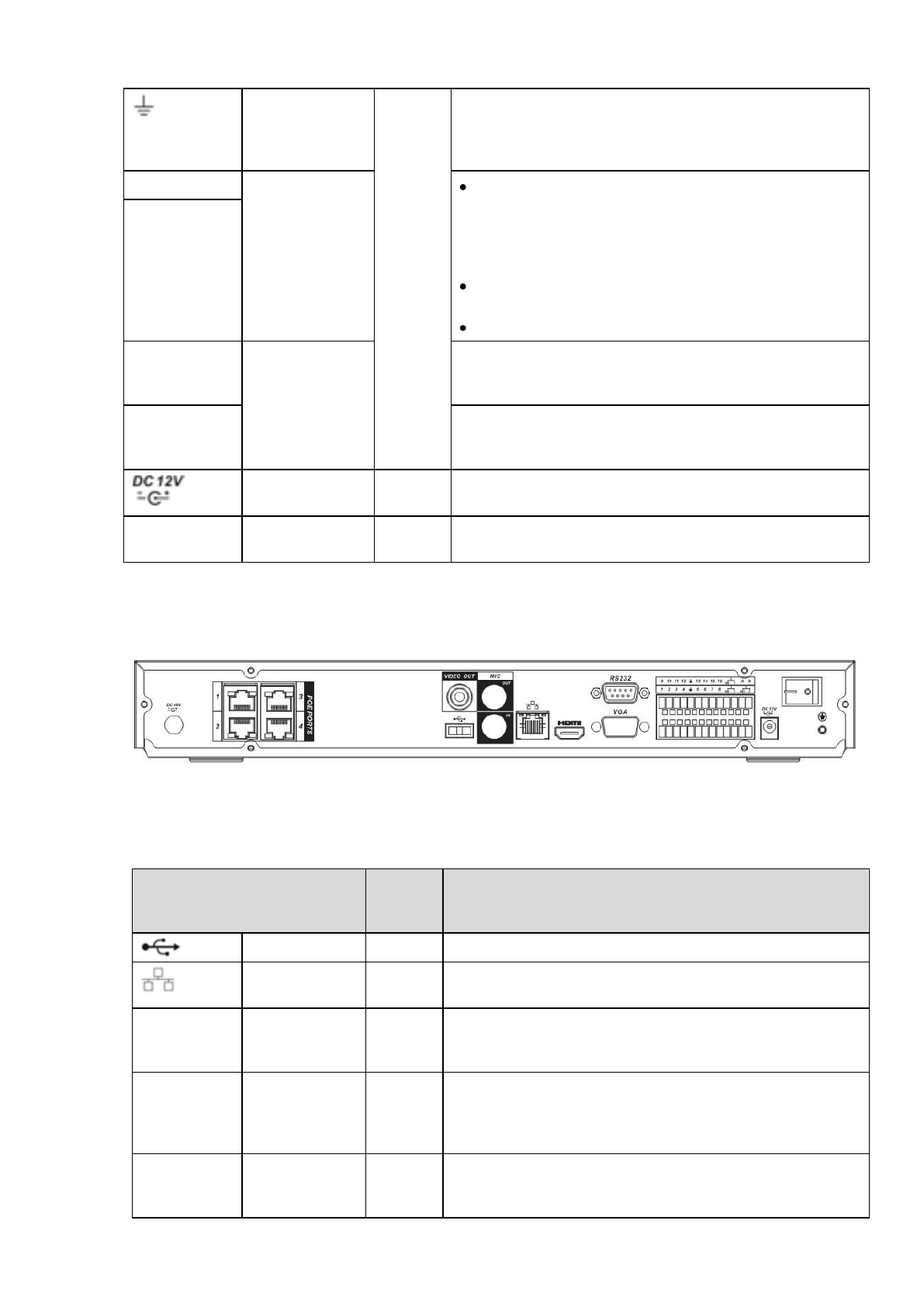

Задняя панель устройств серии
1080Poe
показана ниже, на рисунке 2-5.
Рисунок 2-5
Для получения детальной информации обратитесь к следующей таблице.
Наименование порта
Под-
ключе-
ние
Функция
Порт USB
Для подключения USB-мыши.
Сетевой порт
Один самонастраиваемый порт Ethernet
10M/100M/1000M. Подключается к сетевому кабеля.
RS232
232 для от-
ладки COM.
Предназначен для общей отладки данных COM-порта,
чтобы задавать IP-адреса или передавать прозрачные
данные COM.
HDMI
Медиа ин-
терфейс вы-
сокой четко-
сти
Порт вывода аудио и видеосигнала высокой четкости.
Служит для передачи несжатого видео высокой четко-
сти и многоканальных данных на порт HDMI устройства
отображения.
VGA
Порт вывода
видеосигнала
VGA
VGA
Порт вывода видеосигнала VGA. Вывод аналогового
видеосигнала. Может соединяться с монитором для
просмотра аналогового видео.
