15

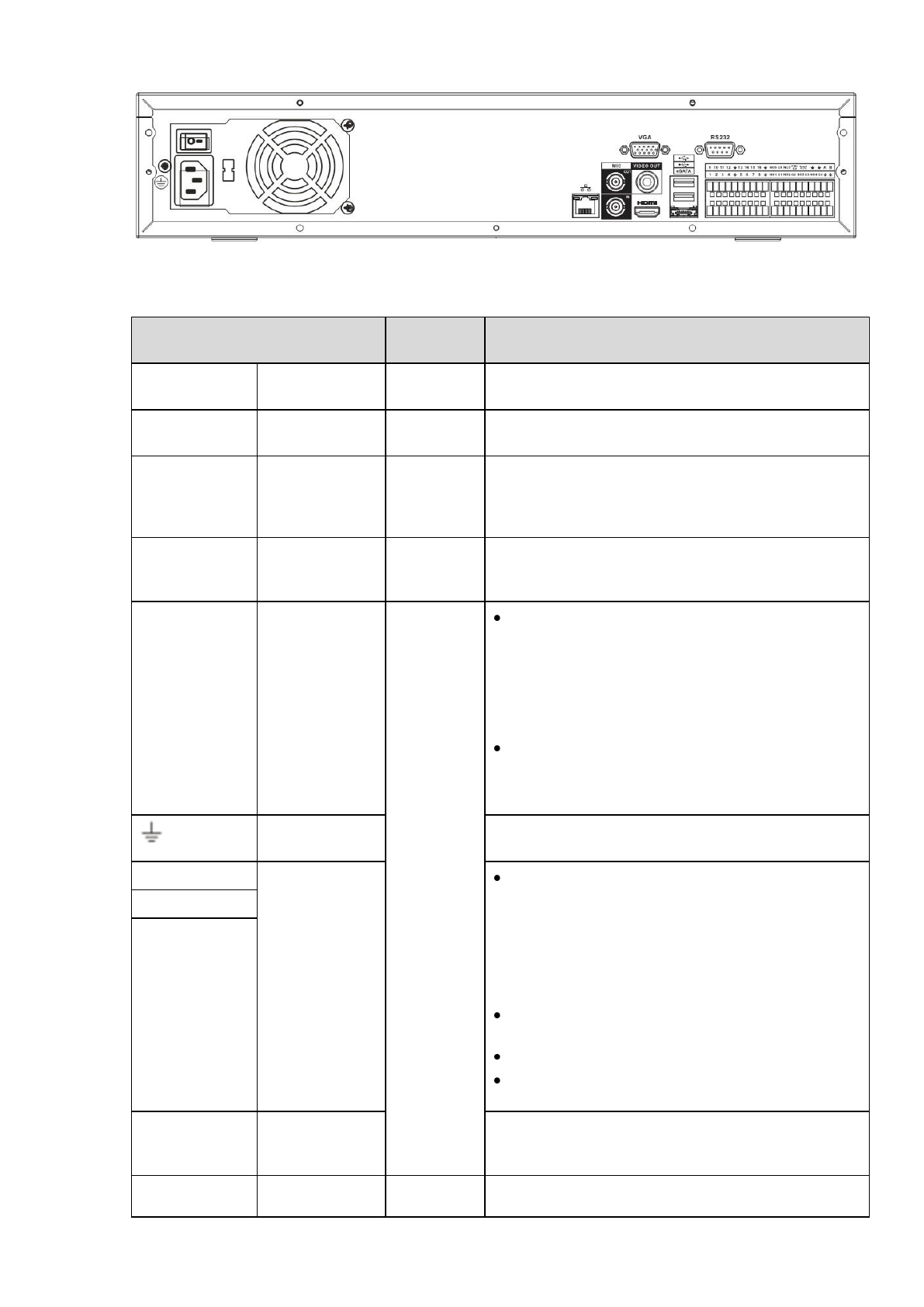

Рисунок 2-9

Для получения детальной информации обратитесь к следующей таблице.

Наименование порта

Подклю-

чение

Функция

Кнопка пита-
ния

Включение / выключение питания.

Порт подачи
питания

Вход питания ~ 220 В.

MIC IN

Порт входа
аудио-сигнала

Двунаправленный входной звуковой порт. Пред-
назначен для получения аналогового звукового
сигнала от устройств, таких как телефон, ТВ-
камера.

MIC OUT

Порт выхода
аудио-сигнала

Порт выхода аудио-сигнала. Предназначен для
вывода аналогового звукового сигнала на устрой-
ства, такие как звукосниматель.

1-16

Порты ввода
сигнала трево-
ги 1-16.

Порт вво-
да / выво-
да

Имеется четыре группы. Первая группа - от

порта 1 до порта 4, вторая группа - от порта 5 до
порта 8, третья группа - от 9 до 12, четвертая
группа от 13 до 16. Они служат для приема сиг-
нала тревоги от внешнего источника. Существует
два типа: NO (нормальный разомкнутый) / NC
(нормальный замкнутый).

Если Ваше устройство ввода сигнала тревоги

использует внешний источник питания, убедитесь
в том, что это устройство и NVS имеют общее
заземление.

Точка зазем-
ления

Точка заземления входа сигнала тревоги.

NO1 - NO5

5-

канальный

выходной порт
сигнала трево-
ги.

5 групп выходных портов сигнала тревоги.

(Группа 1: порт NO1

～

C1, группа 2: порт NO2

～

C2, группа 3: порт NO3

～

C3, группа 4: порт

NO4

～

C4, группа 5: порт NO5, C5, NC5). Вывод

сигнала тревоги на устройство оповещения. Убе-
дитесь в том, что на внешнем устройстве сигна-
лизации имеется питание.

NO: нормально разомкнутый порт вывода сиг-

нала тревоги.

C: устройство вывода сигнала тревоги.

NC: нормально замкнутый порт вывода сигна-

ла тревоги.

C1 - C5

NC5

A

Порт RS485

Порт RS485_A. Это - кабель A. Вы можете соеди-
нить его управляющими устройствами, такими как
камера слежения PTZ.

B

Порт RS485_B. Это - кабель B. Вы можете соеди-
нить его управляющими устройствами, такими как
