19

FRA

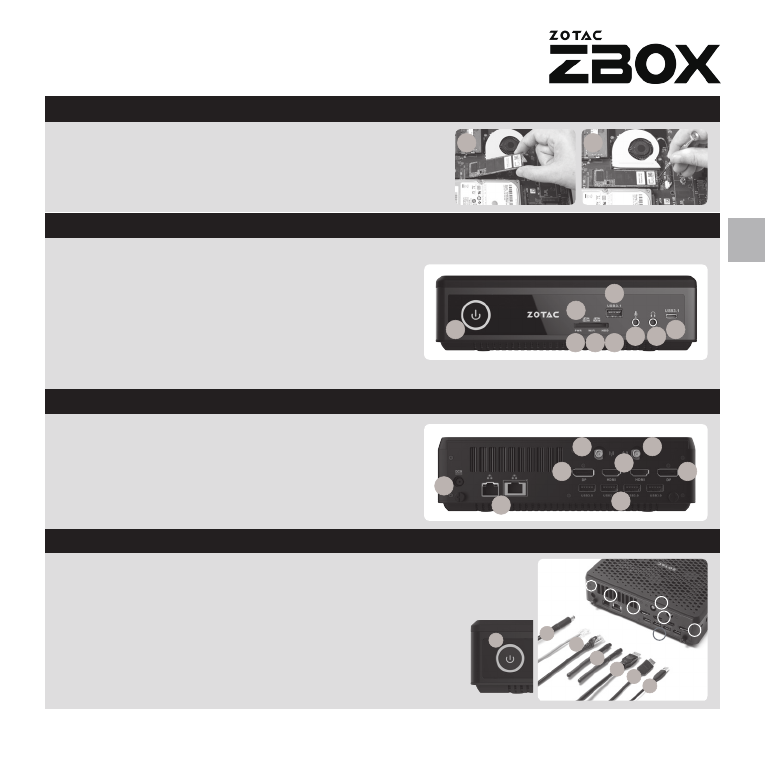

I n s ta l l at I o n   d u   m o d u l e   s s d   m . 2

1.  localiser le port ssd m.2 et insérer le module

dans le port à 45 degrés

2.  appuyer délicatement sur le module et installer la

vis de verrouillage

Installer Votre zotac zBoX

panneau Frontal

panneau arrIÈre

1.  connectez à un réseau domestique

2.  connectez l’antenne WiFi

3.  connectez à un affichage dp

4.  connectez à un affichage hdmI

5.  connectez les périphériques usB 3.0

6.  connectez à l’alimentation

7.  démarrez le système

1.  Bouton power

2.  lecture de cartes mémoires (sd / sdhc / sdXc)

3.  Voyant d’alimentation

4.  led WiFi

5.  led disque dur

6.  ports usB 3.1

7.  sortie microphone jack

8.  sortie audio jack

9.  port usB 3.1 type c

1.  entrée câble d’alimentation (dc19.5V)

2.  ports lan (rJ45)

3.  connecteur antenne WiFi

4.  dp ports

5.  hdmI ports

6.  ports usB 3.0

1

2

7

2

3 4 5

6

1

8 9

3

2

4

1

5

6

3

4

1

2

3 4

5

6

7

1

2

3

4

6

5

3
