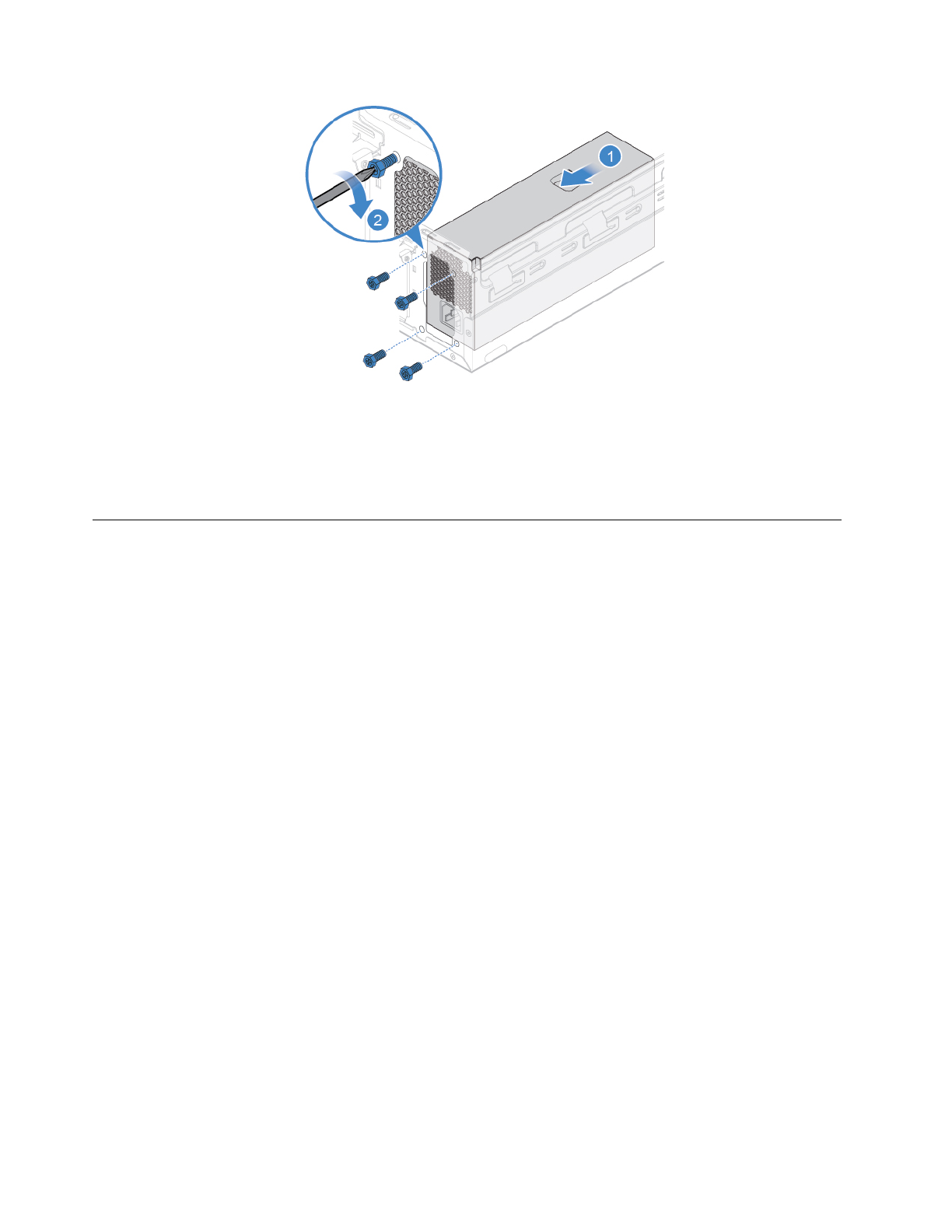

Рис. 74. Установка блока питания

7. Подключите новые кабели блоков питания к материнской плате.

8. Установите снятые детали на место. Инструкции по завершению замены см. в разделе «Действия

после замены компонентов» на странице 45.

Замена материнской платы

Внимание:

Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел

Руководство с важной информацией о продукте

.

1. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 14.

2. Снимите лицевую панель. См. раздел «Замена лицевой панели» на странице 15.

3. Снимите дисковод для оптических дисков. См. раздел «Замена дисковода для оптических

дисков» на странице 15.

4. Снимите крепежную скобу устройства хранения данных. См. раздел «Замена устройства

хранения данных» на странице 17.

5. Снимите устройство считывания карт. См. раздел «Замена считывателя карт» на странице 21.

6. Снимите карту Wi-Fi. См. раздел «Замена карты Wi-Fi» на странице 26.

7. Снимите твердотельный диск M.2. См. раздел «Замена твердотельного диска M.2» на странице

30.

8. Снимите все модули памяти. См. раздел «Замена модуля памяти» на странице 34.

9. Снимите радиатор и блок вентилятора. См. раздел «Замена блока радиатора и вентилятора» на

странице 36.

10. Снимите микропроцессор.  См. раздел «Замена микропроцессора» на странице 37.

11. Снимите все карты PCI Express. См. раздел «Замена карты PCI Express» на странице 41.

12. Запишите, как проложены и подключены кабели, а затем отключите все кабели от материнской

платы. См. раздел «Материнская плата» на странице 5.

13. Замените материнскую плату.

Примечания:

•  Номера на следующем рисунке показывают расположение винтов, а не порядок их снятия и

повторной установки.

•  Обращайтесь с материнской платой осторожно, держите ее только за края.
