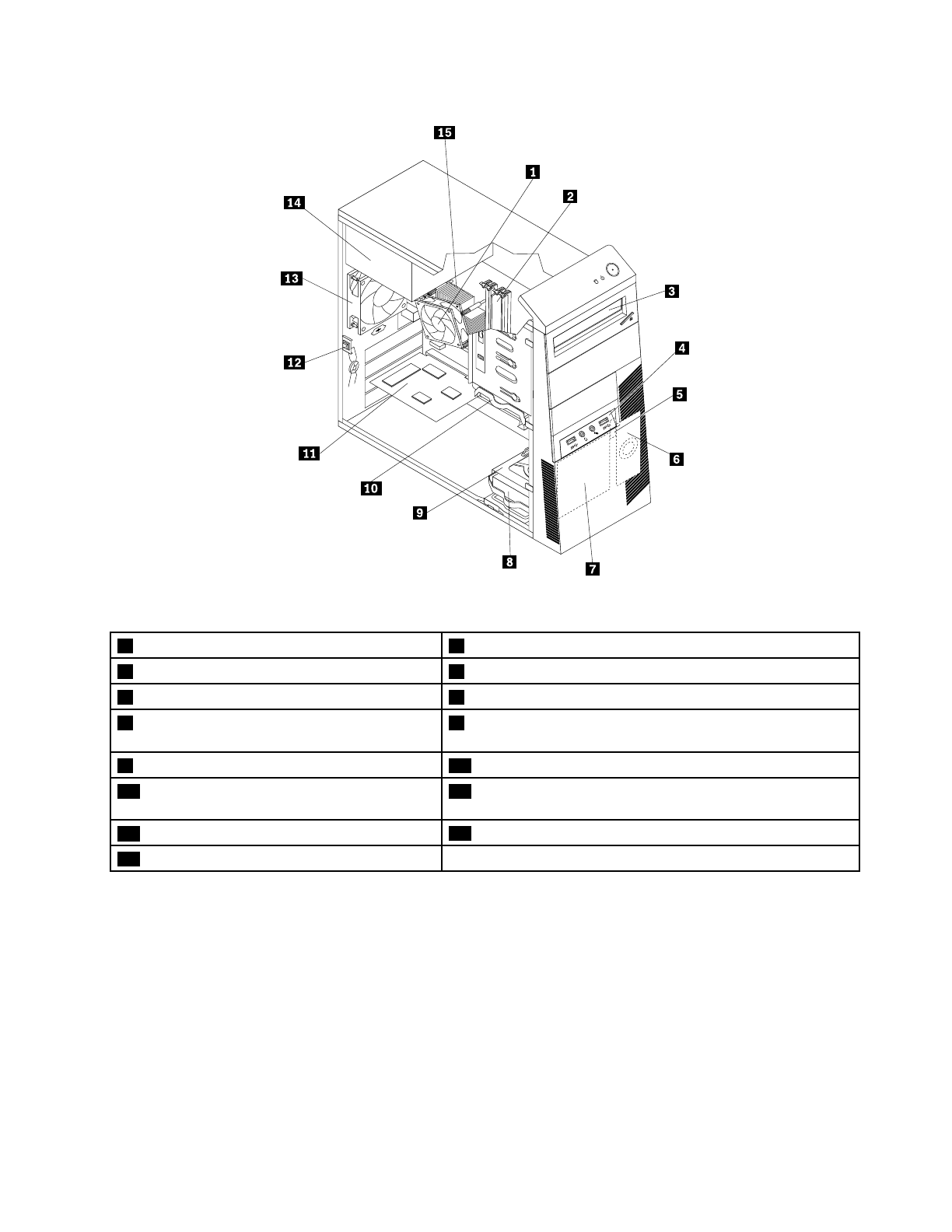

Рис. 4. Расположение компонентов

1

Блок радиатора и вентилятора

2

Модули памяти

3

Дисковод оптических дисков

4

Передний блок аудиоразъемов и USB

5

Термодатчик

6

Встроенный динамик (в некоторых моделях)

7

Передний блок вентилятора (в некоторых

моделях)

8

Дополнительный жесткий диск (в некоторых моделях)

9

Отсек для дополнительного жесткого диска

10

Отсек для основного жесткого диска

11

Карта PCI (доступна на компьютерах

ThinkCentre M93/p)

12

Датчик установленного кожуха (называемый также

“датчик проникновения”) (в некоторых моделях)

13

Задний блок вентилятора

14

Блок питания

15

Микропроцессор

Как найти компоненты, установленные на материнской плате

• На Рис. 5 “Размещение компонентов на материнской плате компьютера ThinkCentre M93/p” на

странице 14 показано размещение компонентов на материнской плате компьютера ThinkCentre
M93/p.

• На Рис. 6 “Размещение компонентов на материнской плате компьютера ThinkCentre M83” на

странице 15 показано размещение компонентов на материнской плате компьютера ThinkCentre
M83.

Глава 1. Обзор продукта

13
