6. Проложите кабель передней антенны Wi-Fi через пять крючков на крепежной скобе жесткого

диска (как показано на рисунке).

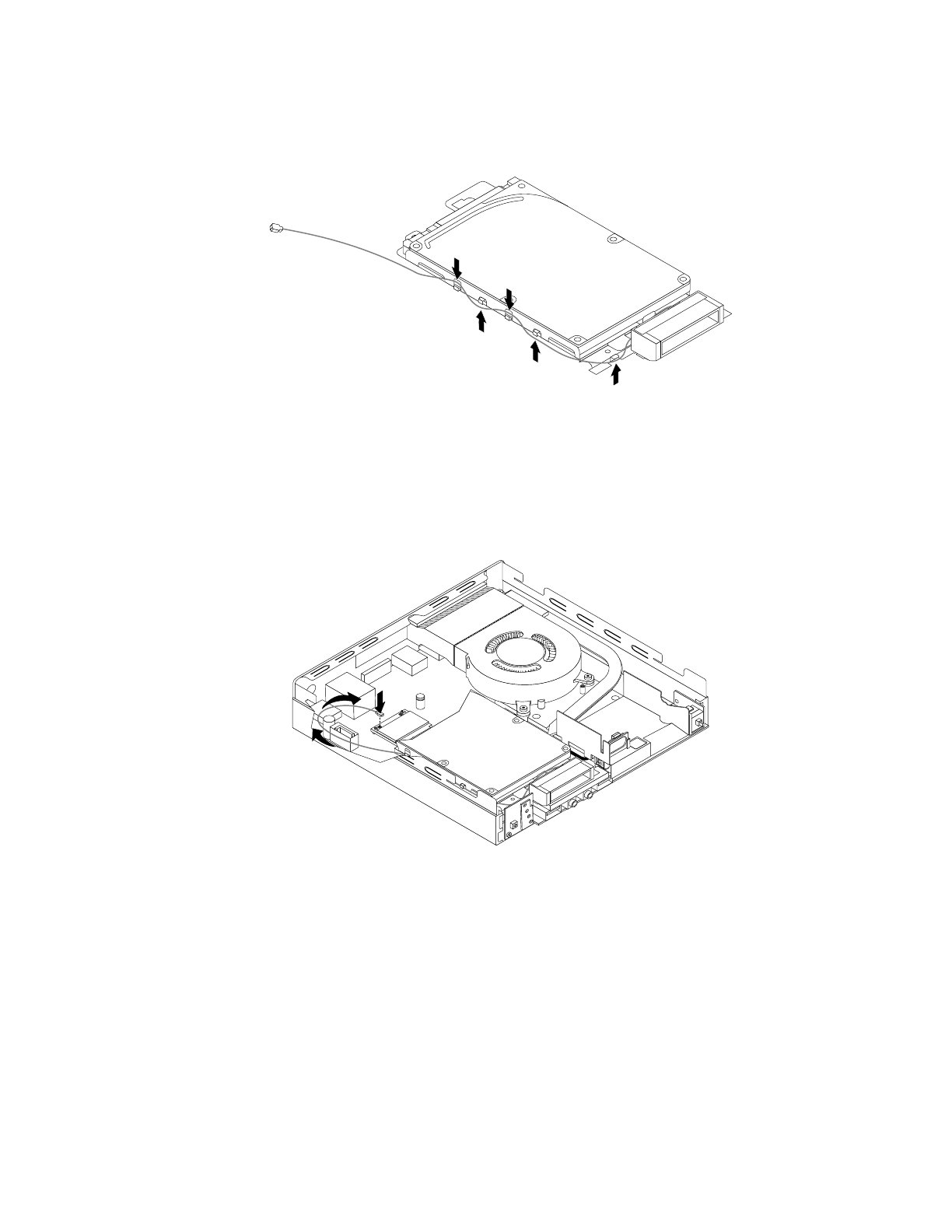

Рис. 55. Прокладка кабеля передней антенны Wi-Fi

7. Переустановите блок жесткого диска без подсоединения сигнального кабеля и кабеля питания.

См. раздел “Установка и извлечение блока жесткого диска” на странице 58.

8. Проложите кабель передней антенны Wi-Fi, как показано на рисунке, затем подсоедините его к

модулю карты Wi-Fi.

Рис. 56. Подключение кабеля передней антенны Wi-Fi

9. Подсоедините сигнальный кабель и шнур питания к жесткому диску.

Чтобы снять переднюю антенну Wi-Fi, выполните указанные ниже действия.

1. Выключите компьютер и выньте из розеток вилки всех шнуров питания.

2. Отсоедините сигнальный кабель и кабель питания от жесткого диска.

3. Отсоедините кабель передней антенны Wi-Fi от модуля карты Wi-Fi.

4. Снимите блок жесткого диска. См. раздел “Установка и извлечение блока жесткого диска”

на странице 58.
