10. Чтобы установить в синюю крепежную скобку новый жесткий диск, отогните скобку и совместите

штырьки

1

,

2

,

3

и

4

на скобке с отверстиями на жестком диске. Не прикасайтесь к печатной

плате

5

в нижней части жесткого диска.

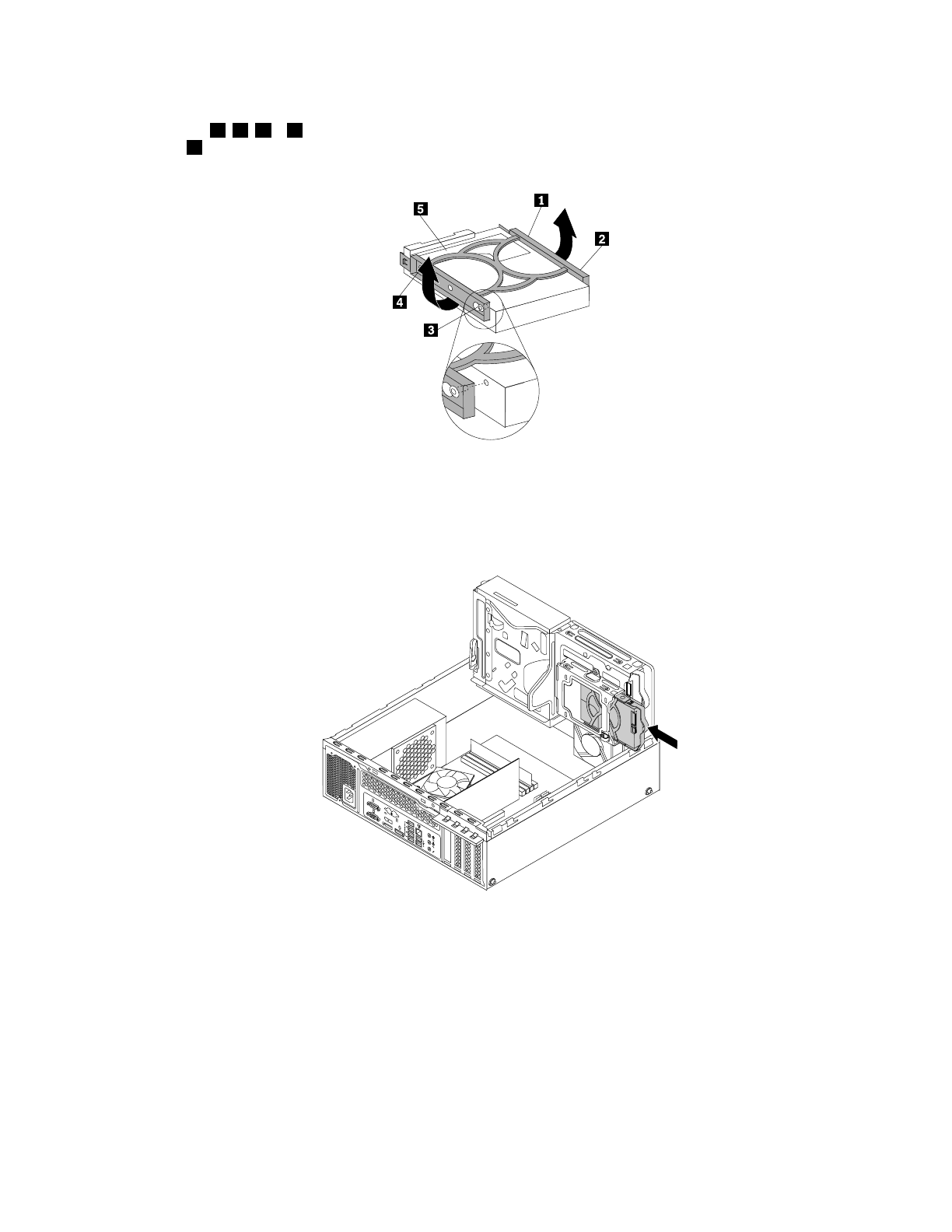

Рис. 79. Установка жесткого диска в крепежную скобку

11. Задвиньте новый дополнительный жесткий диск в держатель; диск должен зафиксироваться в

нужном положении.

3

4

5

6

7

8

Рис. 80. Установка дополнительного жесткого диска

12. Подсоедините к новому дополнительному жесткому диску сигнальный кабель и кабель питания.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.

• Информацию о том, как завершить установку или замену, см. в разделе “Что нужно сделать

после замены компонентов” на странице 112.
