3
Лицевая панель
7
Задний вентилятор
4
Дисковод оптических дисков
8
Блок питания
Как найти компоненты, установленные на материнской плате
На Рис. 4 “Размещение компонентов материнской платы” на странице 10 показано размещение
компонентов на материнской плате.

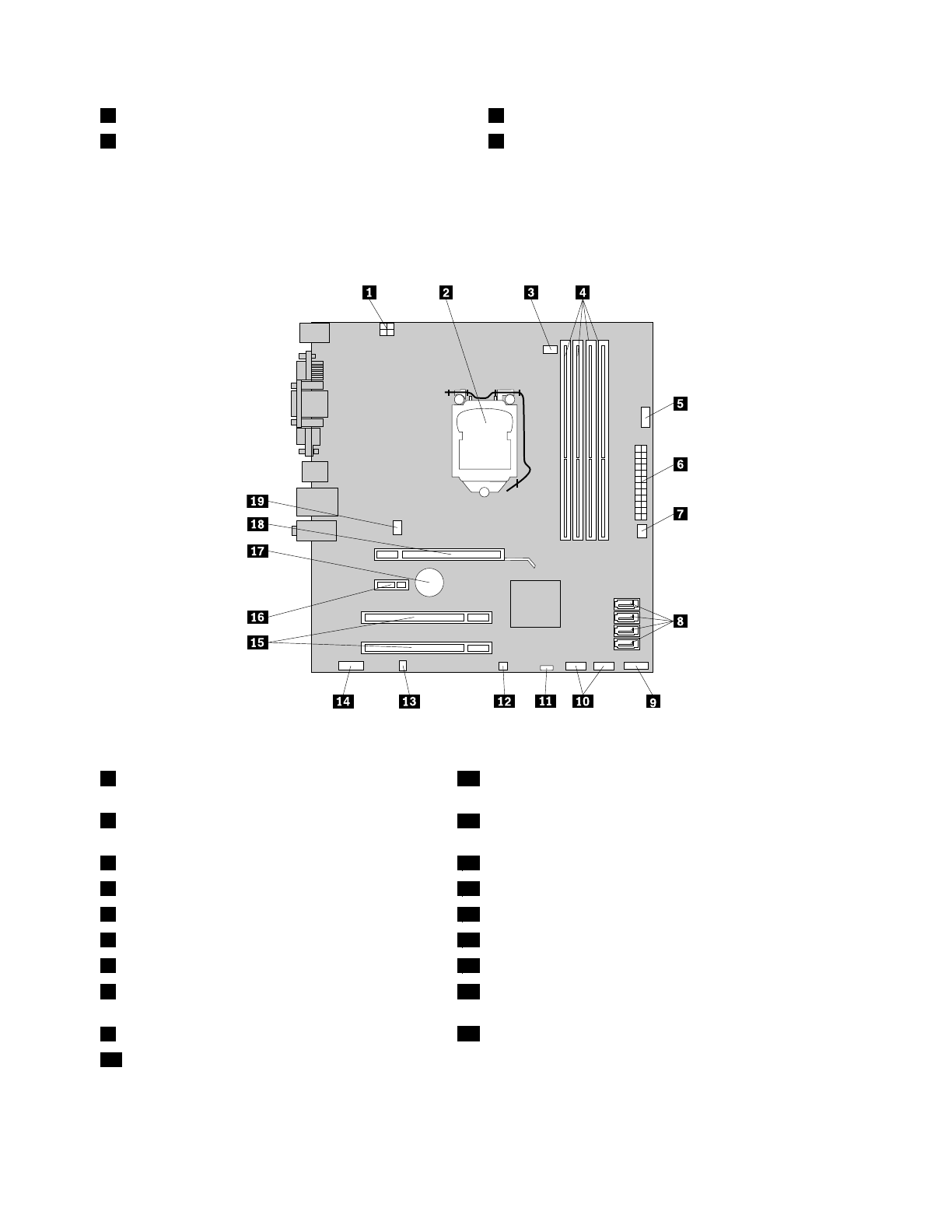

Рис. 4. Размещение компонентов материнской платы
1
4-Штырьковый разъем питания
11
Перемычка Clear CMOS/Recovery (очистка
CMOS/восстановление)
2
Микропроцессор
12
Разъем датчика установленного кожуха (датчика
вмешательства)
3
Разъем вентилятора микропроцессора
13
Разъем внутреннего динамика
4
Гнезда модулей памяти (4)
14
Аудиоразъем лицевой панели
5
Последовательный разъем (COM2)
15
Гнезда плат PCI (2)
6
24-Штырьковый разъем питания
16
Гнездо платы PCI Express x1
7
Разъем вентилятора блока питания
17
Батарейка
8
Разъемы SATA (4)
18
Гнездо платы графического контроллера PCI Express
x16
9
Разъем лицевой панели
19
Разъем вентилятора компьютера
10
Передние разъемы USB (2)
10
ThinkCentre: Руководство пользователя
