Как найти компоненты, установленные на материнской плате

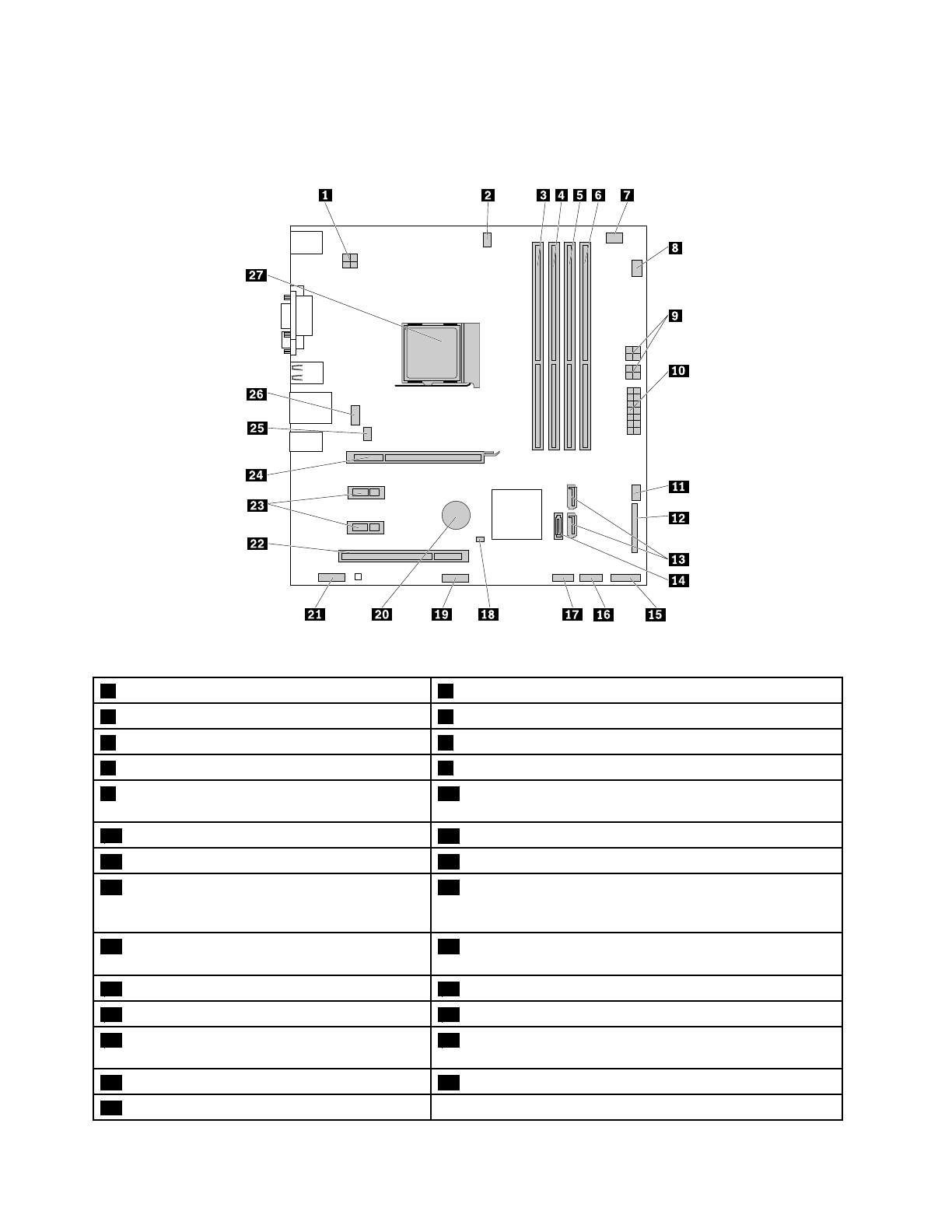

На следующем рисунке показано расположение деталей на материнской плате.
Рис. 4. Размещение компонентов материнской платы
1
Разъем питания микропроцессора
2
Разъем вентилятора микропроцессора
3
Гнездо модуля памяти 1 (DIMM1)
4
Гнездо модуля памяти 2 (DIMM2)
5
Гнездо модуля памяти 3 (DIMM3)
6
Гнездо модуля памяти 4 (DIMM4)
7
Разъем термодатчика
8
Разъем вентилятора жесткого диска
9
Разъемы питания (2) дисковода для
оптических дисков и жесткого диска
10
Системный разъем питания
11
Разъем вентилятора блока питания
12
Параллельный разъем
13
Разъемы SATA 3.0 (2)
14
Разъем SATA 3.0
15
Разъем на передней панели (для
подсоединения светодиодных индикаторов и
кнопки питания)
16
Передний разъем USB 2.0 1 (для подключения разъемов
USB 1 и 2 на лицевой панели)
17
Передний разъем USB 2.0 (для подключения
дополнительного устройства USB)
18
Перемычка стирания CMOS/восстановления
19
Последовательный разъем
20
Батарейка
21
Аудиоразъем лицевой панели
22
Гнездо платы PCI
23
Гнезда плат PCI Express x1 (2)
24
Гнездо платы графического контроллера PCI Express
x16
25
Разъем вентилятора компьютера
26
Разъем DisplayPort
27
Микропроцессор
6
ThinkCentre M79 Руководство пользователя
