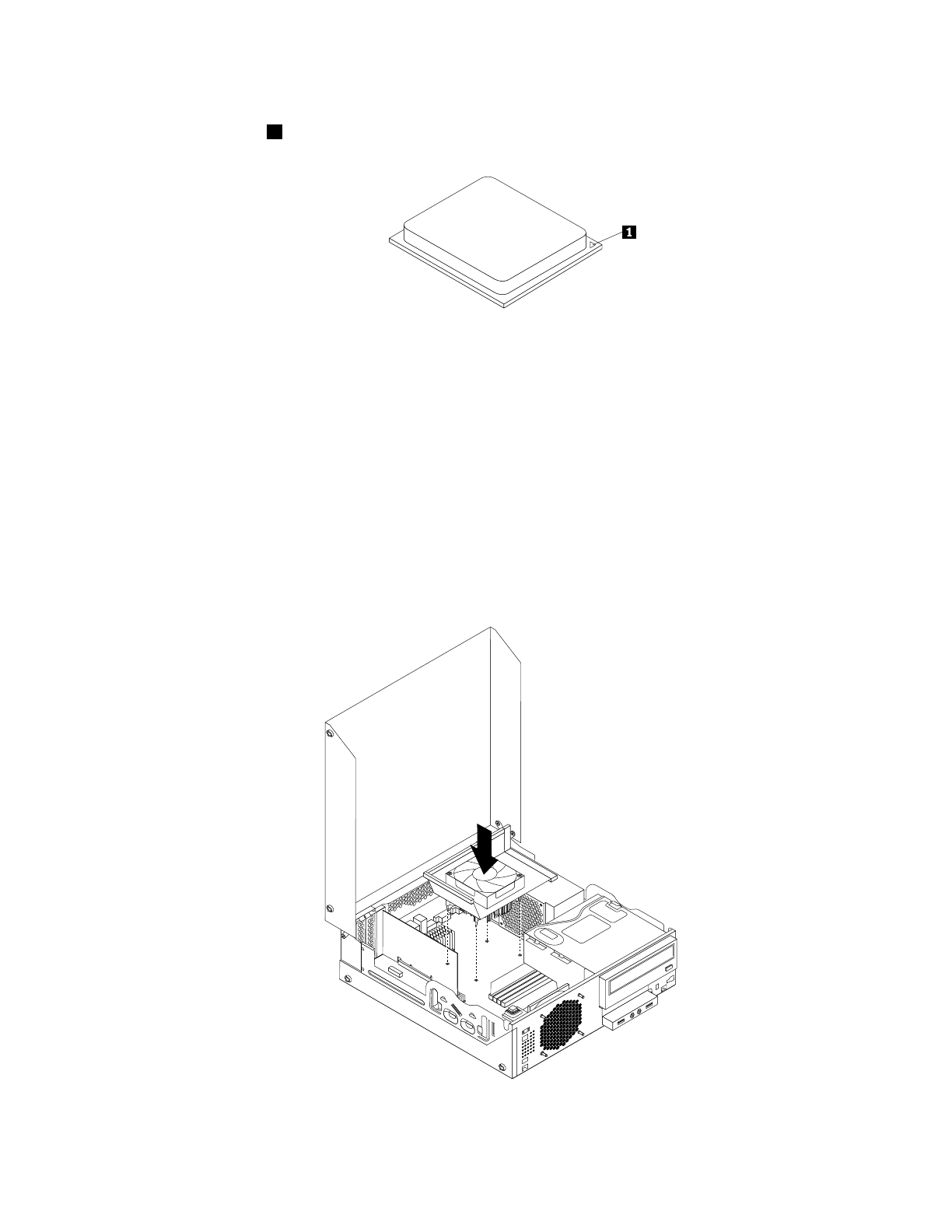

b. Запишите ориентацию микропроцессора в гнезде. Заметьте положение маленького

треугольника

1

в одном из углов микропроцессора. Вы должны знать эту ориентацию при

установке нового микропроцессора на материнскую плату.

c. Микропроцессор можно брать только за боковые грани. Не прикасайтесь к позолоченным

контактам в нижней части микропроцессора.

d. Не кладите ничего на открытое гнездо микропроцессора. По возможности, не пачкайте

контакты гнезда.

7. Проверьте, поднят ли рычаг.

8. Снимите защитную пленку, закрывающую позолоченные контакты нового микропроцессора.

9. Возьмите микропроцессор за боковые грани и совместите маленький треугольник в одном из

углов микропроцессора с маленьким треугольником гнезда микропроцессора.

10. Установите микропроцессор в гнездо микропроцессора на материнской плате.

11. Зафиксируйте микропроцессор в гнезде; для этого опустите маленький рычаг.

12. Переустановите блок радиатора и вентилятора с каналом вентилятора как показано на рисунке.

Смотрите раздел “Замена радиатора и блока вентилятора” на странице 49.

Рис. 41. Переустановка блока радиатора и вентилятора с каналом вентилятора
