Как найти компоненты, установленные на материнской плате

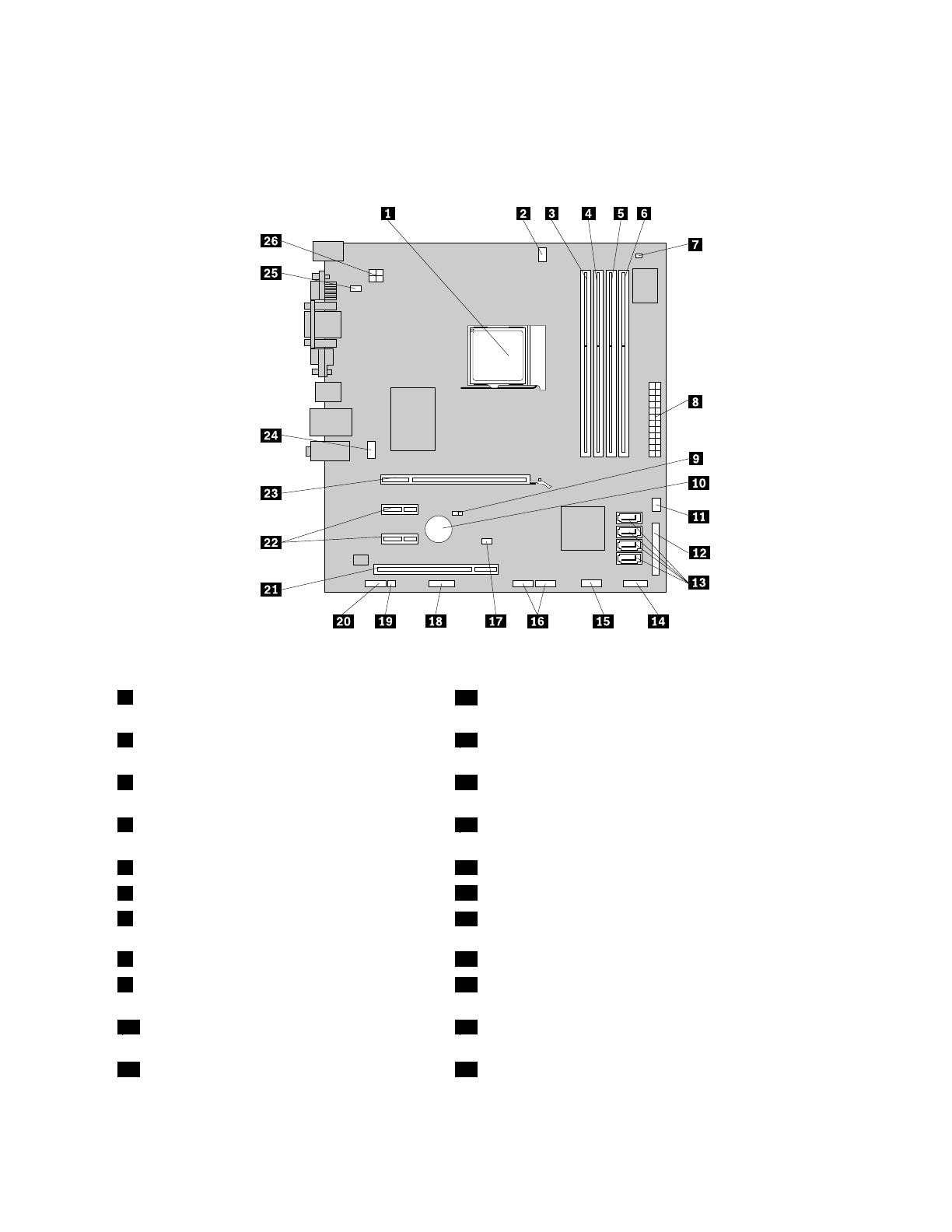

На Рис. 4 “Размещение компонентов материнской платы” на странице 13 показано размещение
компонентов на материнской плате.
Рис. 4. Размещение компонентов материнской платы
1
Микропроцессор
14
Разъем на передней панели (для подсоединения
светодиодных индикаторов и выключателя)
2
Разъем вентилятора микропроцессора
15
Передний разъем USB 1 (для подключения USB-портов
1 и 2 на лицевой панели)
3
Гнездо модуля памяти 1 (DIMM1)
16
Передние разъемы USB № 2 и 3 (для подключения
дополнительных устройств USB)
4
Гнездо модуля памяти 2 (DIMM3)
17
Разъем датчика установленного кожуха (датчик
вмешательства)
5
Гнездо модуля памяти 3 (DIMM2)
18
Последовательный (COM2) разъем
6
Гнездо модуля памяти 4 (DIMM4)
19
Разъем внутреннего динамика
7
Разъем термодатчика
20
Аудиоразъем лицевой панели
8
24-Штырьковый разъем питания
21
Гнездо платы PCI
9
Перемычка Clear CMOS/Recovery (очистка
CMOS/восстановление)
22
Гнезда карт PCI Express x1 (2)
10
Батарейка
23
Гнездо платы графического контроллера PCI Express
x16
11
Разъем вентилятора блока питания
24
Разъем вентилятора компьютера
Глава 1. Обзор продукта
13
Характеристики
