4
Дисковод оптических дисков
9
Плата PCI Express (в некоторых моделях)
5
Передний блок разъемов USB и аудиоразъемов
10
Канал вентилятора радиатора
Как найти компоненты, установленные на материнской плате
На Рис. 4 “Размещение компонентов материнской платы” на странице 10 показано размещение
компонентов на материнской плате.

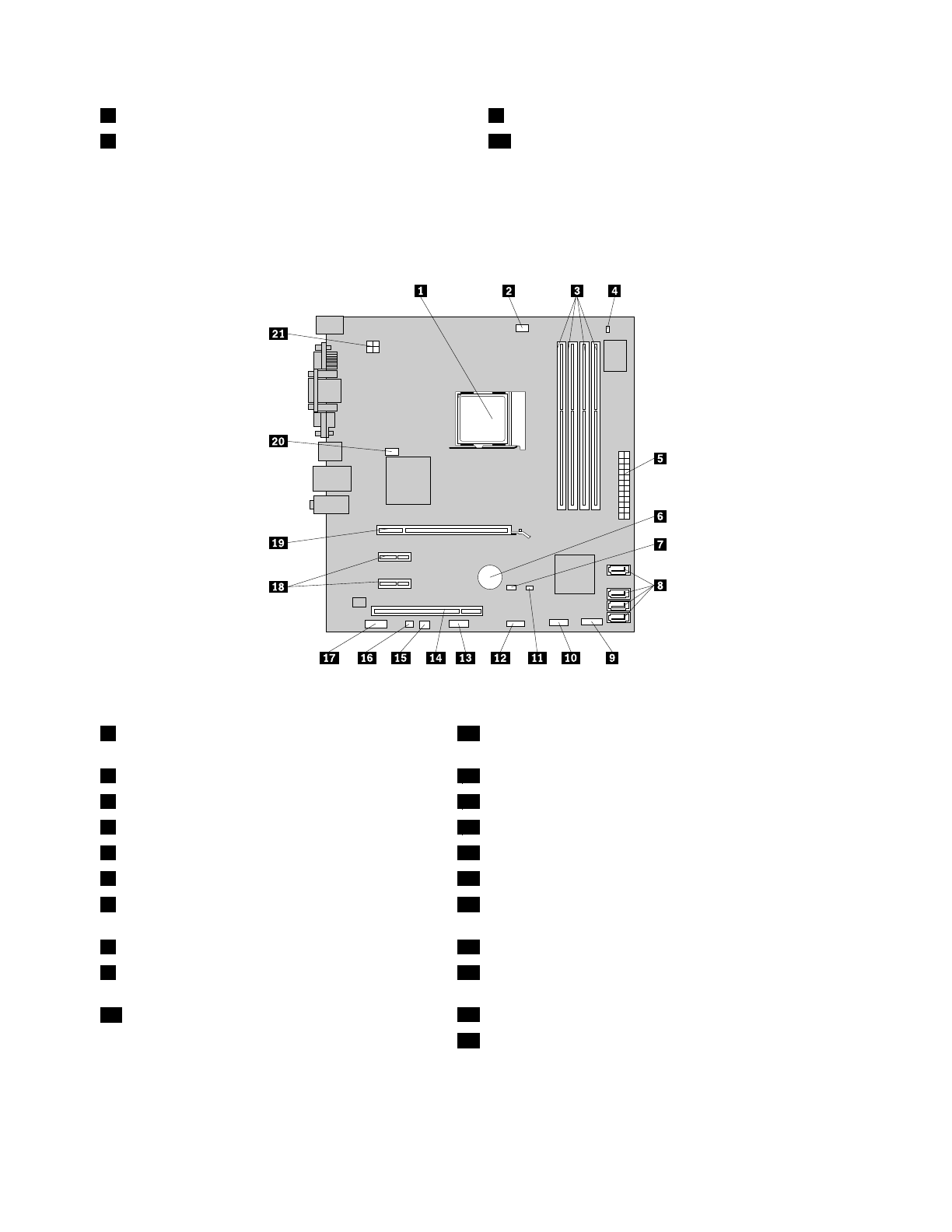

Рис. 4. Размещение компонентов материнской платы
1
Микропроцессор
11
Разъем датчика установленного кожуха (датчика
вмешательства)
2
Разъем вентилятора микропроцессора
12
Передний разъем USB
3
Гнезда модулей памяти (4)
13
Последовательный разъем (COM 2)
4
Разъем термодатчика
14
Гнездо платы PCI
5
24-Штырьковый разъем питания
15
Разъем вентилятора блока питания
6
Батарейка
16
Разъем внутреннего динамика
7
Перемычка Clear CMOS/Recovery (очистка
CMOS/восстановление)
17
Аудиоразъем лицевой панели
8
Разъемы SATA (4)
18
Гнезда плат PCI Express x1 (2)
9
Разъем лицевой панели
19
Гнездо платы графического контроллера PCI Express
x16
10
Передний разъем USB
20
Разъем вентилятора компьютера
21
4-Штырьковый разъем питания
10
ThinkCentre: Руководство пользователя
