Расположение разъемов на задней панели компьютера

На Рис. 2 “Расположение разъемов на задней панели компьютера” на странице 11 показано
расположение разъемов на задней панели компьютера. Некоторые разъемы на задней панели
компьютера имеют цветовую маркировку; это помогает определить место подключения кабелей.

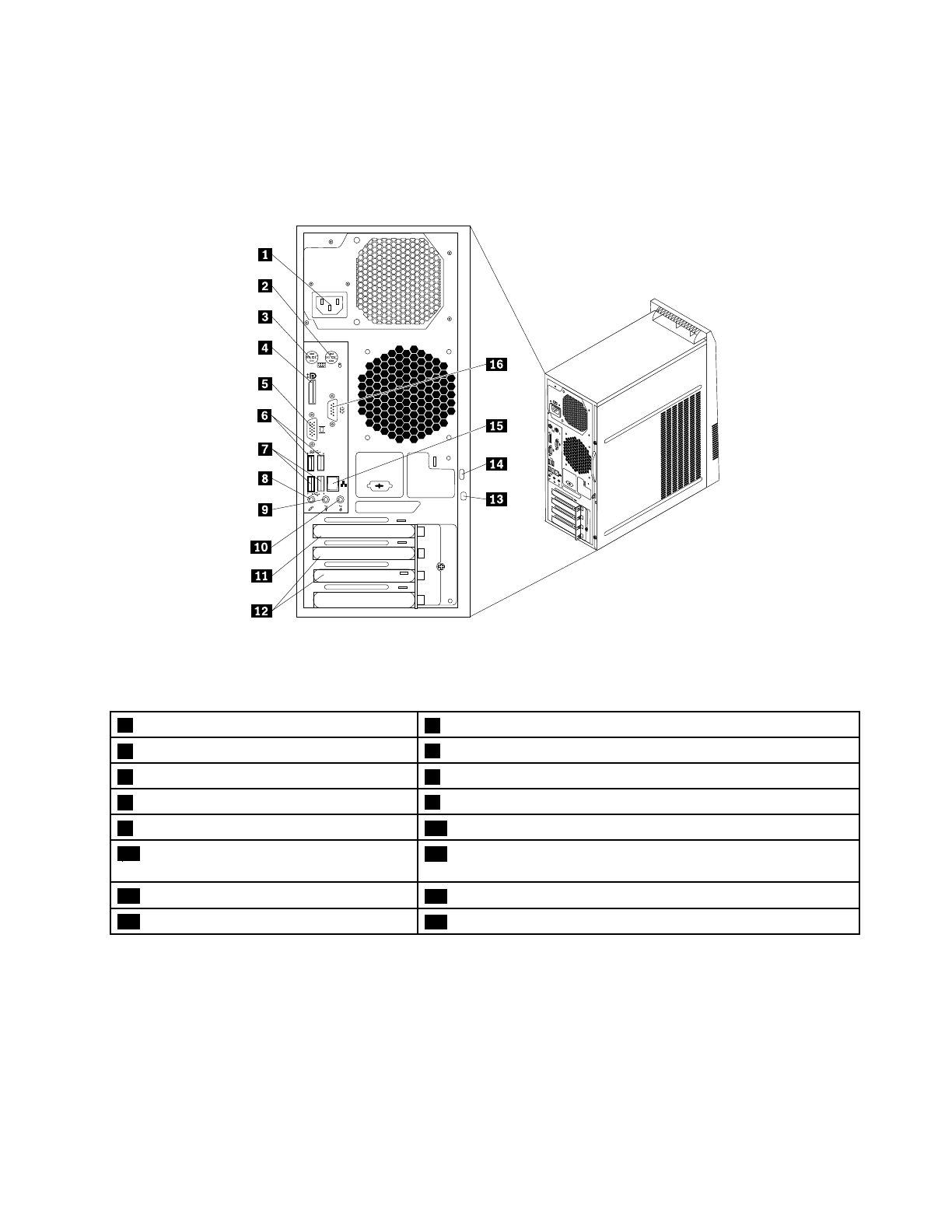

Рис. 2. Расположение разъемов на задней панели компьютера

1

Разъем питания

2

Разъем PS/2 мыши

3

Разъем PS/2 клавиатуры

4

Разъем DisplayPort

5

Разъем монитора VGA

6

Разъемы USB 3.0 (2)

7

Разъемы USB 2.0 (2)

8

Микрофон

9

Линейный аудиовыход

10

Линейный аудиовход

11

Гнездо платы графического

контроллера PCI Express x16

12

Гнезда карт PCI Express x1 (2)

13

Гнездо с защитным замком

14

Скоба для висячего замка

15

Разъем Ethernet

16

Последовательный разъем

Глава 1. Обзор продукта

11
