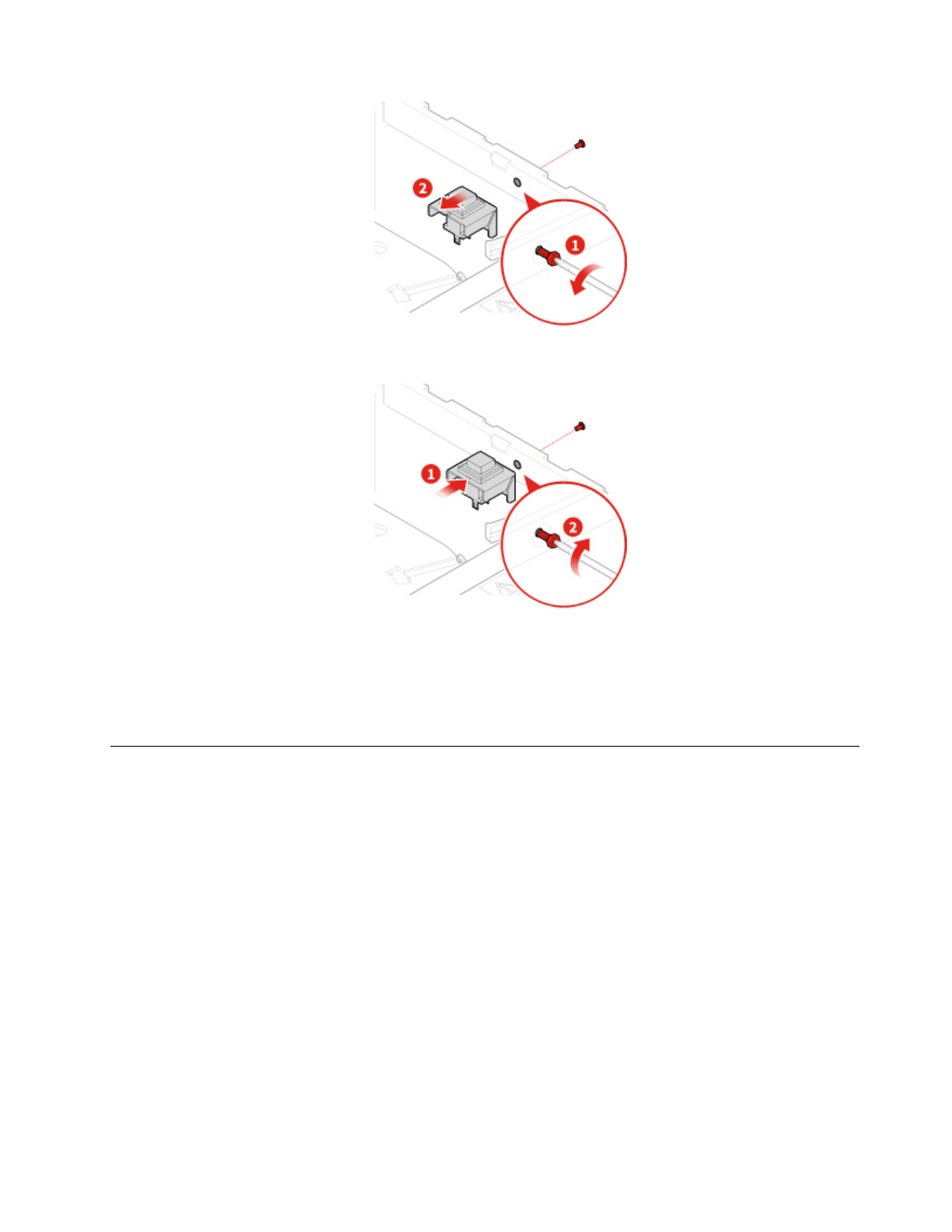

Рис. 129. Отсоединение датчика установленного кожуха
Рис. 130. Установка датчика установленного кожуха
4. Подключите новый кабель датчика установленного кожуха к материнской плате.
5. Выполните действия после замены. См. раздел «Действия после замены компонентов» на
Замена материнской платы и рамы
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
1. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 24.
2. Снимите лицевую панель. См. раздел «Замена лицевой панели» на странице 25.
3. Снимите крепежную скобу переднего модуля ввода-вывода. См. раздел «Замена крепежной
скобы переднего модуля ввода-вывода» на странице 56.
4. Снимите все модули памяти. См. раздел «Замена модуля памяти» на странице 33.
5. Снимите радиатор и блок вентилятора. См. раздел «Замена радиатора и блока вентилятора» на
6. Снимите микропроцессор. См. раздел «Замена микропроцессора» на странице 61.
7. Снимите все карты PCI Express. См. раздел «Замена карты PCI Express» на странице 35.
8. Снимите карту Wi-Fi. См. раздел «Замена карты Wi-Fi» на странице 37.
9. Снимите твердотельный диск M.2. См. раздел «Замена твердотельного диска M.2» на странице
10. Запишите, как проложены и подключены кабели, а затем отключите все кабели от материнской
платы. См. раздел «Материнская плата» на странице 6.
Глава 4. Замена аппаратных компонентов
67
